El-svetssystem för PE-rör — säker fogning i mark

El-svetssystem för PE-rör har blivit standardmetoden för att säkra permanenta och läcksäkra förband vid installation av vatten- och avloppsledningar i mark. Tekniken bygger på att en elektrisk ström värmer upp en svetsmuffe med inbyggda värmespiraler, vilket smälter samman röret och muffens insida till en homogen och tät fog. Detta ger en pålitlig lösning som tål både mekanisk påverkan och markrörelser över tid.

Vad är el-svetssystem för PE-rör?

El-svetssystem, även kallat elektrosvets eller elsvets, är en fogmetod som används för att sammanfoga PE-rör (polyetenrör) genom värme. Systemet består av tre huvudkomponenter: svetsmaskinen som genererar ström, svetsdetaljer med inbyggda värmespiraler och själva PE-röret. När ström tillförs värms spiralerna upp till cirka 200-230 grader, vilket får plasten i både röret och svetsdetaljen att smälta och bilda en molekylär bindning.

Metoden används främst för PEM-rör (polyeten medium density) som är det vanligaste materialvalet för servisledningar och andra markförlagda vattenledningar. PE-material är idealiskt för markarbeten eftersom det är flexibelt, tål sättningar och har utmärkt kemisk beständighet.

Fördelar med el-svetssystem

El-svetssystem erbjuder flera betydande fördelar jämfört med andra fogmetoder:

Läcksäkerhet: Den molekylära bindningen mellan rör och svetsdetalj skapar ett förband som är lika starkt som själva röret. Risken för läckage är minimal när svetsen utförs korrekt.

Långsiktig hållbarhet: Svetsförband påverkas inte av markrörelser, frost eller kemiska ämnen i marken. Förväntad livslängd överstiger ofta 50 år.

Kvalitetssäkring: Moderna svetsmaskiner loggar varje svets med parametrar som tid, temperatur och spänning. Detta ger full spårbarhet och dokumentation.

Flexibilitet: Systemet fungerar i alla väderförhållanden och kan användas både ovan och under mark. Även svetsning i fuktiga förhållanden är möjlig med rätt förberedelser.

Kostnadseffektivitet: Trots att utrustningen kräver en initial investering blir totalkostnaden låg tack vare snabb installation och minimal risk för framtida reparationer.

Steg 1: Förberedelser och utrustning

Innan du påbörjar svetsarbetet måste du säkerställa att all nödvändig utrustning finns tillgänglig och är i gott skick.

Nödvändig utrustning:

• Svetsenhet med rätt effekt för aktuell dimension

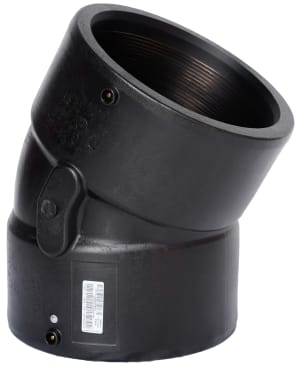

• Svetsdetaljer (muffar, vinkelböjar, T-rör etc.) i korrekt dimension
• Skavverktyg eller skrapa för att avlägsna oxidskiktet
• Rengöringsmedel (isopropanol eller liknande)
• Rena trasor eller papper
• Måttband och märkpenna
• Skyddsutrustning (handskar, skyddsglasögon)
• Eventuellt rörhållare eller stöd

Praktiska tips:

• Kontrollera att svetsmaskinen är kalibrerad och godkänd för aktuellt arbete
• Läs av svetsdetaljernas streckkoder för att verifiera rätt svetsparametrar
• Förvara svetsdetaljer torrt och rent fram till användning
• Se till att ha tillgång till el-anslutning eller fulladdat batteri

Steg 2: Kontrollera material och dimensioner

Noggrann kontroll av material innan svetsning är avgörande för resultatet.

Verifiera att PE-röret och svetsdetaljerna har samma SDR-klass (Standard Dimension Ratio). SDR-klassen anger förhållandet mellan rördiameter och väggtjocklek. Vanliga klasser är SDR 11 och SDR 17, där SDR 11 har tjockare väggar och tål högre tryck.

Kontrollera att röret inte har synliga skador som sprickor, bucklor eller kraftiga repor. Även mindre defekter kan äventyra svetsens kvalitet. Inspektera också svetsdetaljerna för transportskador och verifiera att förpackningen varit intakt.

Mät upp rörets ytterdiameter med en måttstock för att bekräfta dimensionen. PE-rör anges ofta med nominell ytterdiameter (DN), till exempel DN 32 eller DN 63. Svetsdetaljen måste exakt matcha denna dimension.

Praktiska tips:

• Märk alltid rören med dimension och SDR-klass vid mottagningskontrollen
• Förvara rör skyddat från direkt solljus som kan påverka materialets egenskaper
• Kontrollera att svetsdetaljernas utgångsdatum inte har passerats

Steg 3: Kapa och förbered rörändar

Korrekt kapning och förberedelse av rörändan är kritiskt för en lyckad svets.

Kapa röret vinkelrätt med en rörkapare eller finsåg. En sned kapyta ger ojämn kontakt i svetsdetaljen och kan resulteraera i läckage. Använd gärna en kapjig eller vinkelmall för att säkerställa 90-graders vinkel.

Efter kapning måste du avlägsna oxidskiktet på rörets utsida. Detta skikt bildas naturligt på PE-material och förhindrar optimal svetsning. Använd ett speciellt skavverktyg eller en skarp skrapa och ta bort material till ett djup av cirka 0,1-0,2 mm. Skavningen ska göras över hela den yta som ska in i svetsdetaljen, plus cirka 10 mm extra.

Skavspånen ska vara kontinuerliga och jämna, inte pulverformiga. Pulver indikerar att du skrapar för ytligt. Efter skavning ska ytan vara blank och fri från oxidskikt.

Praktiska tips:

• Skava alltid direkt före svetsning, helst inom 5 minuter
• Undvik att röra den skavade ytan med bara händer
• Spara skavspån från första svetsen för eventuell kvalitetskontroll
• Vid svetsning i kallt väder, förvärm röret lätt för att underlätta skavningen

Steg 4: Rengöring av svetsyntor

Efter skavning måste både röret och svetsdetaljens insida rengöras noggrant.

Fukta en ren trasa eller papper med isopropanol eller annat godkänt rengöringsmedel. Torka av den skavade rörytan med bestämda rörelser från oskavad yta mot rörändan. Detta förhindrar att smuts förs in i svetsområdet.

Rengör också svetsdetaljens insida på samma sätt. Vänd trasan ofta så att du alltid använder en ren yta. Låt ytan lufttorka helt innan du fortsätter. Använd aldrig komprimerad luft som kan innehålla olja eller fukt.

Kontrollera att inga fibrer från trasan fastnat på ytorna. Även små föroreningar kan skapa läckagevägar i svetsen.

Praktiska tips:

• Använd endast rena, luddfria trasor eller specialpapper
• Byt rengöringsmedel om det blivit smutsigt
• Rengör alltid röret först, sedan svetsdetaljen
• I dammig miljö, skydda rengjorda ytor tills svetsning påbörjas

Steg 5: Märk upp insticksdjup

För att säkerställa korrekt position av röret i svetsdetaljen måste du märka upp insticksdjupet.

Svetsdetaljens insticksdjup anges ofta på produkten eller i tillverkarens dokumentation. Mät upp detta djup från rörändan och markera tydligt med en märkpenna runt hela rörets omkrets. Denna markering visar var röret ska stanna när det förs in i svetsdetaljen.

Lägg till en extra kontrollmarkering cirka 5-10 mm före slutpositionen. Detta hjälper dig att bromsa inmatningen i tid.

Praktiska tips:

• Använd en permanent märkpenna som inte torkar bort vid hantering
• Gör markeringen tydlig nog att se även i dålig belysning
• Vid svetsning av flera rör, märk även upp vilket rör som hör till vilken svetsdetalj

Steg 6: Montera och anslut svetsmaskinen

Nu är det dags att förbereda själva svetsprocessen.

Placera svetsdetaljen på en ren, stabil yta eller i en rörhållare. Anslut svetskablarna från svetsmaskinen till svetsdetaljens anslutningar. De flesta svetsdetaljer har tydligt markerade poler, men polariteten spelar vanligtvis ingen roll för resultatet.

Skanna svetsdetaljens streckkod med svetsmaskinen eller mata in svetsparametrarna manuellt. Moderna svetsmaskiner från kvalitetsleverantörer som Georg Fischer läser automatiskt av dimension, material och rekommenderade svetstider.

Kontrollera att displayen visar korrekta värden för:

• Rördimension
• Svetstid
• Kylningstid
• Spänning

Praktiska tips:

• Håll alltid svetskablarna rena och kontrollera att kontakterna inte är oxiderade
• Vid manuell inmatning, dubbelkolla värdena mot tillverkarens tabell
• Säkerställ att batteriladdningen eller nätspänningen är tillräcklig för hela svetscykeln

Steg 7: Utför svetsningen

Detta är det kritiska momentet där själva fogningen sker.

För in röret i svetsdetaljen med ett jämnt, bestämt tryck tills markeringen når kanten på svetsdetaljen. Röret ska gå in med ett visst motstånd men inte kräva överdriven kraft. Håll röret rakt och undvik vridning.

Starta svetscykeln på maskinen. Under uppvärmningsfasen kommer värmespiralerna i svetsdetaljen att värma upp plasten. Du kan ofta se att röret "sugs in" ytterligare några millimeter när plasten mjuknar – detta är normalt.

Håll röret stilla under hela svetscykeln. Även små rörelser kan skapa läckagevägar. Svetsmaskinen räknar ner svetstiden och signalerar när uppvärmningen är klar.

Praktiska tips:

• Använd rörhållare eller få hjälp av en kollega vid större dimensioner
• Undvik att svetsa i stark vind som kan påverka uppvärmningen
• Vid svetsning i kyla (under +5°C), överväg att använda vindskydd eller värmekåpa
• Lyssna efter signaler från svetsmaskinen – de flesta enheter varnar om något är fel

Steg 8: Kylning och härdning

Efter att svetstiden löpt ut börjar den kritiska kylningsfasen.

Koppla INTE loss svetskablarna förrän maskinen indikerar att det är säkert. Många maskiner har en inbyggd kylningsfunktion som säkerställer korrekt temperatur innan kablarna kopplas loss.

Håll röret helt stilla under hela kylningstiden. Minsta rörelse kan skapa mikrosprickor i den ännu mjuka svetsen. Kylningstiden varierar med dimension men är typiskt 5-20 minuter.

Röret och svetsdetaljen får inte utsättas för belastning förrän svetsen är fullständigt stel. Vid låg omgivningstemperatur tar kylningen längre tid.

Praktiska tips:

• Märk upp färska svetsar med varningsflaggor vid arbete i schakt
• Planera arbetet så att kylningstiden inte blockerar andra arbetsmoment
• Vid svetsning i varmt väder, skydda svetsen från direkt solljus under kylning
• Dokumentera svetstidpunkten för spårbarhet

Steg 9: Kontrollera svetsresultatet

När svetsen har svalnat helt måste du genomföra en visuell kontroll.

Inspektera området runt svetsdetaljens öppningar. Det ska synas en liten "pärla" av smält plast som pressats ut – detta indikerar att tillräckligt material har smält. Pärlans storlek ska vara jämn runt hela omkretsen.

Kontrollera att röret sitter fast ordentligt genom att försöka vrida det lätt. Det ska inte gå att röra röret i förhållande till svetsdetaljen.

Leta efter synliga defekter som:

• Ojämn pärla eller ingen pärla alls
• Sprickor vid svetsgränsen
• Missfärgningar som tyder på överhettning
• Synliga föroreningar i svetsen

Praktiska tips:

• Fotografera svetsen för dokumentation, särskilt vid kritiska installationer
• Vid tveksamhet om svetsens kvalitet, kapa bort och gör om
• Spara svetsmaskinen loggdata för varje svets enligt gällande krav
• Märk upp svetsdatum på röret för framtida referens

Steg 10: Tryckprovning och dokumentation

Innan ledningen tas i drift måste den tryckprovas enligt gällande normer.

Fyll ledningen med vatten och lufta ut all luft från systemet. Öka trycket till provtryck, vilket vanligtvis är 1,5 gånger drifttrycket. Låt trycket stå i minst 30 minuter för mindre system, längre för större installationer.

Trycket får inte sjunka mer än vad som tillåts enligt aktuell standard. Inspektera alla svetsar visuellt under provtryckningen för att upptäcka eventuella läckage.

Dokumentera provningen med:

• Datum och tid
• Provtryck och tidsperiod
• Temperatur under provning
• Resultat och eventuella avvikelser
• Ansvarig person

Praktiska tips:

• Genomför tryckprovning när temperaturen är stabil för att undvika felaktiga resultat
• Använd manometer med tillräcklig precision
• Vid läckage, lokalisera felet innan du sänker trycket
• Spara all dokumentation enligt branschpraxis och myndighetskrav

Vanliga fel och hur du undviker dem

Otillräcklig skavning: Leder till svag bindning. Lösning: Skava alltid tills du får kontinuerliga spån och en blank yta.

Föroreningar på svetsyntor: Orsakar läckage. Lösning: Arbeta rent, använd nya trasor och rengör omedelbart före svetsning.

Rörelse under svetsning eller kylning: Skapar sprickor. Lösning: Använd fixtur eller rörhållare, särskilt för större dimensioner.

Fel svetsparametrar: Ger svag eller överhettad svets. Lösning: Skanna alltid streckkoden eller dubbelkolla manuella inmatningar.

För kort kylningstid: Röret lossnar när det belastas. Lösning: Följ maskinens anvisningar och vänta extra vid låg temperatur.

Georg Fischer – kvalitet i el-svetssystem

Georg Fischer är en ledande tillverkare av PE-rörssystem och el-svetsutrustning med lång erfarenhet av säkra fogningslösningar. Deras svetsdetaljer och maskiner är konstruerade för att ge optimal kvalitet och tillförlitlighet i markförlagda installationer. Systemet erbjuder fullständig spårbarhet genom streckkodning och automatisk loggning, vilket underlättar kvalitetssäkring och dokumentation.

Säkerhet och arbetsmiljö

Arbete med el-svetssystem kräver uppmärksamhet på säkerhet:

• Använd alltid skyddsglasögon vid skavning och hantering av rör
• Undvik att andas in ångor från uppvärmd plast – arbeta i väl ventilerade utrymmen
• Rör inte vid svetsdetaljen under eller direkt efter svetsning – den är mycket het
• Säkerställ att elektrisk utrustning är godkänd och jordfelsbrytare används
• Vid arbete i schakt, följ gällande säkerhetsföreskrifter för grävning

Besök VVSOutlet i Sundbyberg

För professionell rådgivning om el-svetssystem och tillbehör, besök VVSOutlet i Sundbyberg. Här finns ett brett sortiment av svetsmaskiner, svetsdetaljer och PE-rör för alla typer av markinstallationer. Kunnig personal hjälper dig att välja rätt utrustning för ditt projekt och kan ge praktiska tips baserade på lång erfarenhet.

Sammanfattning

El-svetssystem för PE-rör är den mest pålitliga metoden för att skapa permanenta, läcksäkra förband i markförlagda ledningar. Genom att följa dessa steg noggrant – från noggrann förberedelse och rengöring till korrekt svetsning och kylning – säkerställer du en installation som håller i decennier. Modern utrustning med automatisk styrning och loggning gör processen både säkrare och enklare, samtidigt som dokumentationskraven uppfylls automatiskt.

Nyckeln till framgång ligger i att aldrig ta genvägar. Varje steg i processen har sin betydelse, och att hoppa över eller skynda på något moment ökar risken för problem. Med rätt utrustning, korrekt utbildning och metodiskt arbete blir el-svetssystem en kostnadseffektiv och driftsäker lösning för vattenförsörjning i mark.

Viktigt att tänka på innan du börjar

VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.

Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.

• Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
• Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
• Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.

Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.

Vanliga frågor om el-svetssystem för PE-rör

Kan jag el-svetsa PE-rör i regnväder?
Ja, el-svetssystem fungerar även i fuktiga förhållanden, men svetsynorna måste vara torra. Torka av röret och svetsdetaljen noga med en ren trasa innan rengöring och svetsning. Vid kraftigt regn, använd ett tält eller presenning för att skydda arbetsområdet. Undvik att vatten rinner in i svetsdetaljen under svetsprocessen.

Hur länge håller en el-svetsad fog?
En korrekt utförd el-svets har samma livslängd som själva PE-röret, vilket normalt är minst 50 år under normala driftförhållanden. Svetsen skapar en molekylär bindning som inte försvagas över tid och påverkas inte av markrörelser, frost eller kemikalier i marken. Kvaliteten är avgörande – därför är korrekt utförande och dokumentation så viktigt.

Vilken svetsmaskinen ska jag välja för mitt projekt?
Valet beror på vilka dimensioner du arbetar med och hur ofta du svetsar. För sporadiska arbeten med mindre dimensioner (upp till DN 63) räcker en enklare bärbar enhet. För professionellt bruk med varierande dimensioner rekommenderas en maskin med automatisk streckkodläsning och loggfunktion. Kontakta VVSOutlet i Sundbyberg för rådgivning baserat på dina specifika behov.

Måste jag ha särskild utbildning för att el-svetsa PE-rör?
Ja, för professionella installationer krävs dokumenterad utbildning i el-svetsteknik. Många tillverkare och branschorganisationer erbjuder certifieringskurser som täcker både teori och praktisk träning. Även om tekniken i sig inte är komplicerad, är korrekt utförande kritiskt för säkerheten. För enklare arbeten kan grundläggande instruktion från erfaren personal vara tillräcklig, men kontrollera alltid lokala krav och bestämmelser.
