Injusteringsventiler och styrventiler — funktion, Kv-värde och val

Varför behövs injustering?

Vatten tar alltid den lättaste vägen genom ett värmesystem. Utan injustering kommer radiatorer och värmestammar närmast cirkulationspumpen att få mest flöde — medan enheter längre bort blir underförsörjda. Resultatet är ojämn värme, kalla rum och onödigt hög energiförbrukning.

För att tvinga vattnet att cirkulera jämnt genom hela systemet måste värmestammar och värmarenheter injusteras. Man stryper flödet på de närmast liggande enheterna så att motståndet blir lika stort som för den sämst belägna radiatorn i systemet.

I den här guiden går vi igenom skillnaden mellan injusteringsventiler och styrventiler, hur Kv-värde beräknas och hur du väljer rätt ventil för ditt system.

Injusteringsventil — reglerar flödet i systemet

En injusteringsventil (även kallad balanseringsventil) är en förinställbar ventil som används för att fördela flödet korrekt mellan olika kretsar i ett värme- eller kylsystem. Ventilen har följande funktioner:

• Strypa flödet till rätt nivå enligt beräknat Kv-värde
• Mäta tryckfall och flöde via självtätande mätuttag
• Stänga av enskilda kretsar vid service
• Avtappning (på vissa modeller) för tömning

Kv-värde — grunden för all injustering

Kv-värdet definieras som flödet i m³/h genom en rördetalj vid tryckfallet 100 kPa. För att beräkna Kv-värde för en injusteringsventil används formeln:

**Kv = √(Q² × 100 / ΔP)** Där Q = flöde i m³/h och ΔP = tryckfall i kPa

Exempel från verkligheten: Ett hyreshus med 10 våningar och två värmestammar. Tryckfallet över den sämst belägna stammen är 150 kPa vid ett flöde av 2,4 m³/h. Vi vill ha samma tryckfall och flöde över stam två.

• Dp = 150 kPa
• q = 2,4 m³/h
• Kv = √(2,4² × 100 / 150) = 1,96

Injusteringsventilen skall alltså ställas in på Kv-värde 1,96.

Ett förenklat sätt att bestämma både Kv-värde och storlek på injusteringsventil är att titta i IMI TA:s produktkatalog under fliken för STAD-ventiler. Där finns ett nomogram som kan avläsas utifrån värdena tryckförlust och flöde — det visar rätt Kv-värde, ventilstorlek och antal varv ventilen ska vridas.

Statiska vs dynamiska injusteringsventiler

Tryckförhållandena i ett värmesystem förändras hela tiden — radiatorventiler öppnar och stänger beroende på effektbehov. Detta skapar en utmaning för vanliga (statiska) injusteringsventiler som är förinställda mot ett fast tryckförhållande.

Statiska injusteringsventiler (t.ex. IMI TA STAD, STADA):

• Förinställs till ett fast Kv-värde
• Kräver att hela systemet injusteras samtidigt med alla radiatorventiler öppna
• Kostnadseffektiva för mindre system
• Fungerar bäst i system med stabilt flöde

Dynamiska injusteringsventiler (t.ex. IMI TA TBV-C, Danfoss ASV):

• Kompenserar automatiskt för ändrade tryckförhållanden
• Håller konstant differenstryck över varje krets
• Ger bättre funktion vid variabelt flöde och termostatstyrning
• Rekommenderas för större system och moderna lågflödessystem

IMI TA STAD — marknadsledande sortiment

IMI TA (tidigare Tour & Andersson) är det dominerande varumärket för injusteringsventiler i Sverige. STAD-serien finns i flera varianter:

• STAD — klassisk statisk injusteringsventil med mätuttag

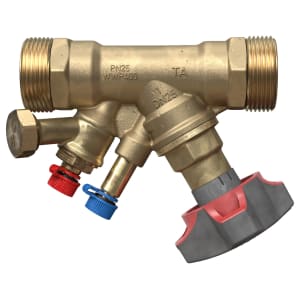

• STADA — kompaktversion med utvändiga gängor
• STAD-D — med avtappning för tömning av systemet
• STAD ZERO — blyfri version för tappvatten och dricksvattensystem

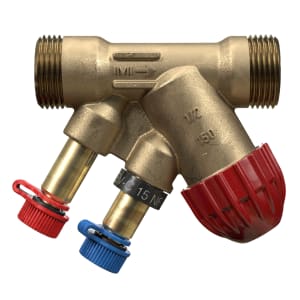

• TBV-C / TBV-CM — dynamisk kombinationsventil för terminalenheter

Styrventil — reglerar temperaturen

Medan injusteringsventilen sätter ett fast flöde, används en styrventil för att dynamiskt anpassa flödet eller temperaturen baserat på en styrsignal — typiskt från en reglercentral som mäter framledningstemperatur eller rumstemperatur.

Styrventiler används för att:

• Erhålla rätt temperatur på värmevattnet ut till systemets värmare
• Anpassa mängden kyla efter aktuellt kylbehov
• Reglera tilloppstemperatur via shuntgrupper

Två-, tre- och fyrvägsstyrventiler

Styrventiler finns i flera utföranden beroende på kopplingsprincip:

Typ	Användning
Tvåvägs styrventil	Strypande — reglerar flödet genom en krets. Används i shuntgrupper för fjärrvärme och kyla
Trevägs styrventil (blandande)	Blandar tillopp och retur — vanligast i shuntkopplingar för radiatorer och golvvärme
Trevägs styrventil (fördelande)	Fördelar flödet mellan två kretsar
Fyrvägs styrventil	Äldre kopplingsprincip, används sällan i nya system

Shuntkopplingens huvuddetalj är styrventilen. I lågflödessystem används ofta en blandande trevägs styrventil enligt kopplingsprincipen SABO.

Moderna smart-ventiler

De senaste styrventilerna, som IMI TA TA-Smart, kombinerar flera funktioner i en enhet: de mäter både flöde och energi, har inbyggd reglering och kan kommunicera med överordnade byggsystem. Det förenklar både installation och driftoptimering.

Tillämpningar i olika system

Värmesystem

Injusteringsventiler placeras i varje värmestam och ibland på enskilda radiatorgrupper. Styrventilen sitter i shuntgruppen och styr framledningstemperaturen baserat på utetemperatur. Injustering måste göras med samtliga radiatorventiler fullt öppna och termostaterna borttagna.

Kylsystem

Kylsystem fungerar i princip likadant som värmesystem men med omvänd logik. En styrventil anpassar mängden kyla efter apparaternas behov, och varje krets har en injusteringsventil samt termometrar, avstängnings- och avtappningsventiler. I större system används ofta två parallellanslutna styrventiler, och förbrukningen mäts med en energimätningsenhet.

Tappvatten

För tappvattensystem krävs blyfria injusteringsventiler enligt dricksvattendirektivet — IMI TA STAD ZERO är ett exempel på en godkänd blyfri modell.

Så väljer du rätt ventil

Checklista för injusteringsventil

1. Beräkna Kv-värde för din krets (eller använd nomogram från tillverkaren)
2. Välj dimension (DN10, DN15, DN20, DN25, DN32, DN40, DN50 osv)
3. Gängtyp: invändig eller utvändig gänga — anpassa efter ditt rörsystem
4. Temperaturområde: kontrollera att PN-klass och temperaturområde matchar systemet (vanligt: PN16 eller PN25, -20°C till +120°C)
5. Statisk eller dynamisk: dynamisk för större/variabla system, statisk för mindre
6. Avtappning: behövs om du vill kunna tömma systemet vid service
7. Blyfri: obligatoriskt för tappvattensystem

Checklista för styrventil

1. Kopplingsprincip: två-, tre- eller fyrvägs beroende på shunttyp
2. Kv-värde för styrventilen (oftast anges Kvs — max Kv-värde vid fullt öppen ventil)
3. Ställdon: väljs efter styrsignal (0-10V, 3-punkt, modulerande) och kraftbehov
4. Dimension: anpassas efter flödet, inte rörets dimension (ofta en dimension mindre)
5. Reglerkarakteristik: lika-procent för värme, linjär för vissa kylapplikationer

Viktigt att tänka på innan du börjar

• VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt. Är du osäker — kontakta oss för experthjälp.
• Anlita alltid en behörig installatör för arbete du inte känner dig säker att utföra själv.
• Bor du i hyresrätt: VVS-arbeten kräver godkännande från din hyresvärd.
• Bor du i bostadsrätt: all renovering måste godkännas av styrelsen.
• Allt VVS-arbete ska utföras enligt gällande branschregler (Säker Vatten) av behörig installatör.
• Injustering av större värme- och kylsystem bör utföras av certifierad injusterare — kontrollera kommunala och försäkringsbolagens krav.

Vanliga frågor

• Vad är skillnaden mellan en injusteringsventil och en styrventil? En injusteringsventil ställs in på ett fast Kv-värde för att balansera flödet mellan kretsar. En styrventil regleras dynamiskt av en styrsignal (t.ex. från en reglercentral) för att anpassa flödet eller temperaturen efter aktuellt behov.

• Vad är Kv-värde? Kv-värdet är flödet i m³/h genom en ventil vid tryckfallet 100 kPa. Det används för att dimensionera och injustera ventiler så att rätt flöde fördelas mellan systemets olika kretsar.

• Behöver jag dynamiska injusteringsventiler? Dynamiska ventiler kompenserar för ändrade tryckförhållanden och rekommenderas för större system, moderna lågflödessystem och anläggningar med många termostatstyrda radiatorer. För mindre stabila system räcker ofta statiska ventiler.

• Varför måste injustering göras med termostaterna borttagna? För att få ett korrekt tryckfall mätt måste samtliga radiatorventiler vara fullt öppna. Om termostaterna sitter kvar kan de strypa flödet och ge missvisande mätvärden.

• Vad betyder SABO-koppling? SABO (Sveriges Allmännyttiga Bostadsföretag) är en kopplingsprincip för shuntgrupper som rekommenderas vid lågflödessystem. En blandande trevägs styrventil reglerar flödet från tillopp till värmare.

• Vilket varumärke är vanligast för injusteringsventiler? IMI TA (tidigare Tour & Andersson) med STAD-serien är det mest använda varumärket i Sverige och används som referens i många VVS-kataloger och ritprogram.

• Behöver jag blyfria ventiler? Ja — för tappvattensystem krävs blyfria ventiler enligt dricksvattendirektivet. IMI TA STAD ZERO är ett exempel på en godkänd blyfri injusteringsventil.
