Ställdon och ställdonsventiler för golvvärme
Golvvärme är ett lågtemperatursystem som kräver noggrann reglering för att fungera optimalt. Hjärtat i denna reglering utgörs av ställdon och ställdonsventiler som monteras på golvvärmefördelaren. Dessa komponenter säkerställer att varje rum får exakt rätt mängd värme baserat på rumstemperaturens behov. I denna guide går vi igenom hur systemet fungerar, hur du monterar och ställer in ställdon samt vilka vanliga problem som kan uppstå.

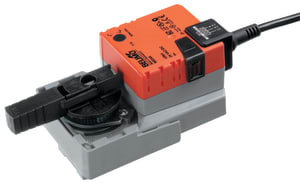

Vad är ställdon och ställdonsventiler?

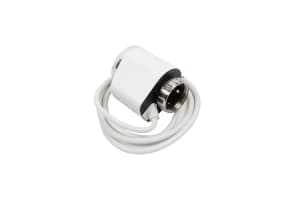

Ställdon, även kallade termoställdon eller styrdon, är elektromekaniska komponenter som reglerar flödet av värmebärande vatten genom golvvärmeslingorna. De monteras på ställdonsventiler som sitter integrerade i golvvärmefördelaren. När rumstermostaten i ett rum signalerar att temperaturen är för låg öppnar ställdonet ventilen, och när önskad temperatur uppnåtts stänger det ventilen igen.
Systemet fungerar enligt följande princip: Alla golvvärmeslingor utgår från en tilloppsfördelaren och återvänder till en returfördelare. På tilloppsfördelaren sitter integrerade ventiler som genom ställdonen reglerar värmetillförseln till de olika slingorna baserat på signaler från rumstermostaterna.
Steg 1: Förstå systemets komponenter
Innan du börjar arbeta med ställdon är det viktigt att förstå hur de olika delarna samverkar:
Rumstermostaten mäter temperaturen i rummet och skickar signal till ställdonet när värme behövs eller ska stängas av. Moderna system kan vara både trådbundna och trådlösa.
Transformatorenheten/kopplingslådan fungerar som nav mellan rumstemostater och ställdon. Den omvandlar nätspänningen till lågspänning (vanligen 24V) som ställdonen arbetar med.
Ställdonet är den elektromekaniska komponent som fysiskt öppnar och stänger ventilen. När ställdonet får ström värms ett element som expanderar och trycker ned en stift som öppnar ventilen.
Ställdonsventilen är den mekaniska ventil som sitter integrerad i fördelaren och som reglerar vattenflödet genom respektive golvvärmeslinga.
Steg 2: Planera installationen
Innan du monterar ställdon måste du planera systemet noggrant:
Räkna antalet golvvärmeslingor och se till att du har lika många ställdon. Varje slinga behöver sitt eget ställdon för individuell reglering av varje rum eller zon.
Kontrollera att ställdonen är kompatibla med din fördelare. De flesta moderna fördelares ventiler har standardanslutning M30x1,5, men kontrollera alltid specifikationerna. Uponor är ett välrenommerat varumärke som erbjuder kompletta system där alla komponenter är garanterat kompatibla.
Planera placeringen av rumstermostater. De ska sitta på en fri vägg, cirka 150 cm över golvet, bort från direkta värmekällor, dragiga fönster eller solinstrålning som kan ge felaktiga mätningar.
Praktiskt tips: Rita en skiss över vilken slinga som tillhör vilket rum och numrera både på fördelaren och i din dokumentation. Detta underlättar enormt vid felsökning och framtida service.
Steg 3: Montera ställdonen på fördelaren
När planeringen är klar är det dags att montera ställdonen:
Stäng av värmetillförseln till golvvärmesystemet och vänta tills systemet svalnat. Detta är viktigt både för säkerheten och för att undvika skador på komponenterna.
Kontrollera att ställdonsventilerna på fördelaren är i öppet läge. De flesta ventiler har en manuell öppnings-/stängningsfunktion som du kan vrida på.
Skruva fast ställdonet på ventilens gänga. Dra åt för hand tills det sitter stadigt, men överdriv inte – plastgängor kan lätt skadas. De flesta ställdon har M30x1,5-gänga som är standard för golvvärmesystem.
Kontrollera att ställdonet sitter rakt och att stiftet som ska trycka på ventilen är korrekt placerat. Ett snett monterat ställdon kan ge ojämn reglering eller i värsta fall skada ventilmekanismen.
Praktiskt tips: Montera alla ställdon samtidigt innan du börjar med elkopplingen. Det ger en bättre överblick och du upptäcker lättare om något ställdon skiljer sig från de andra.
Steg 4: Dra kablar från rumstemostater
Kabeldragningen är en kritisk del av installationen:
För trådbundna system använder du lämplig kabel, vanligen 2x0,75 mm² eller 3x0,75 mm² beroende på systemet. Kontrollera tillverkarens specifikationer för maximal kabellängd – oftast 50-100 meter per ställdon.
Dra kablarna från varje rumstermostat till transformatorenheten/kopplingslådan. Märk varje kabel tydligt med rumsnummer eller namn.
Undvik att dra kablarna parallellt med starkströmskablar över längre sträckor då detta kan orsaka störningar. Korsningar i 90 grader är däremot oproblematiskt.
Lämna tillräckligt med kabel vid fördelaren för att kunna arbeta bekvämt – cirka 30-50 cm extra.
Praktiskt tips: Använd olika färger på kablarna för olika våningsplan eller zoner. Detta förenklar avsevärt vid felsökning.
Steg 5: Anslut transformatorenheten
Transformatorenheten är systemets nav och kräver noggrann koppling:
Montera transformatorenheten på lämplig plats nära fördelaren, gärna i samma fördelarskåp om utrymme finns.
Anslut nätspänning (230V) till transformatorenhetens ingång. Detta arbete ska utföras av behörig elektriker enligt gällande elsäkerhetsföreskrifter.
Koppla in kablarna från rumstermostaterna till transformatorenhetens utgångar enligt tillverkarens kopplingsschema. Vanligen finns numrerade plintar för varje zon.
Anslut kablarna från ställdonen till motsvarande utgångar på transformatorenheten. Se till att rätt rumstermostat styr rätt ställdon genom att följa din numrering från planeringsfasen.
Praktiskt tips: Ta ett foto av kopplingsschemat när allt är färdigt och spara det i telefonen. Det kan vara ovärderligt vid framtida felsökning.
Steg 6: Koppla ställdonen
Nu är det dags att ansluta själva ställdonen:
Anslut kablarna från transformatorenheten till ställdonens anslutningsplintar. De flesta ställdon har två anslutningar och är opolade, vilket betyder att det inte spelar någon roll vilken ledare som kopplas till vilken plint.
Vissa avancerade ställdon kan ha tre ledare för att kunna ge återkoppling till styrsystemet om ventilens position. Följ tillverkarens kopplingsschema noga för dessa.
Kontrollera att alla skruvplintar är ordentligt åtdragna. Dålig kontakt kan orsaka intermittenta fel som är svåra att hitta.
Se till att kablarna inte utsätts för mekanisk påfrestning och att de har tillräcklig avlastning vid anslutningspunkterna.
Steg 7: Programmera rumstermostaterna
Moderna rumstermostater erbjuder omfattande programmeringsmöjligheter:
Ställ in önskad komforttemperatur för varje rum. För golvvärme rekommenderas vanligen 20-22°C i vardagsrum och sovrum, 23-24°C i badrum.
Programmera veckoscheman om termostaten har denna funktion. Sänk temperaturen nattetid och när ingen är hemma för att spara energi.
Ställ in eventuella begränsningar för golvtemperatur. För att inte skada känsliga golvmaterial som laminat eller parkett bör golvtemperaturen inte överstiga 27-28°C. Vissa rumstermostater har separat golvgivare för detta.
Kalibrera termostaten vid behov. Om den visar felaktig temperatur jämfört med en referenstermometer kan de flesta justeras med några tiondels grader.
Praktiskt tips: Börja med konservativa inställningar och justera sedan uppåt vid behov. Det är lättare att höja temperaturen än att sänka den om golvet blivit för varmt.
Steg 8: Utför funktionstester
Innan systemet tas i drift måste noggranna tester genomföras:
Slå på strömmen till transformatorenheten och kontrollera att alla LED-lampor eller displayer fungerar som de ska.
Testa varje ställdon individuellt genom att höja temperaturen på motsvarande rumstermostat. Du ska höra ett svagt klickande ljud när ställdonet aktiveras och efter några minuter ska det vara varmt att ta på när elementet värms upp.
Kontrollera vattenflödet genom varje slinga med hjälp av flödesmätarna på returfördelaren (om sådana finns). När ställdonet öppnar ska flödet öka, när det stänger ska flödet minska eller upphöra.
Verifiera att rätt ställdon reagerar på rätt rumstermostat. Detta är kritiskt – om fel ställdon öppnar kommer rummen att få felaktig temperatur.
Praktiskt tips: Gör testerna systematiskt, en slinga i taget, och dokumentera resultatet. Markera eventuella avvikelser direkt för åtgärd.
Steg 9: Balansera systemet
Efter grundinstallationen behöver systemet balanseras för optimal funktion:
Kontrollera att alla golvvärmeslingor har ungefär samma längd och därmed liknande tryckfall. Om en slinga är betydligt längre än de andra kan den behöva ett högre flöde för att ge samma värmeeffekt.
Justera fördelningens balanseringsventiler (oftast på returfördelaren) så att flödet genom varje slinga är korrekt i förhållande till rummets värmebehov och slingans längd.
För rum med stora fönsterytor eller mot norr kan ett något högre flöde behövas jämfört med välisolerade rum mot söder.
Låt systemet köra i några dagar och justera sedan vid behov baserat på hur rummen faktiskt upplevs temperaturmässigt.
Steg 10: Kontrollera framledningstemperaturen
Golvvärmesystem kräver lägre framledningstemperatur än radiatorsystem:
Kontrollera att framledningstemperaturen ligger mellan 30-40°C. Detta är optimalt för golvvärme och förhindrar att golvet blir för varmt.
Om du har golvvärme i kombination med radiatorer måste en golvvärmeshunt (push-grupp) vara installerad för att shunta ner temperaturen. Denna prefabmodul innehåller en shunt med styrning samt en cirkulationspump.
Verifiera att shuntens inställning ger rätt utgående temperatur. För varmt vatten kan skada känsliga golvmaterial och ge obehagligt varma golv.
Praktiskt tips: I moderna system med värmepump eller kondenserad panna är den låga temperaturen ingen nackdel – tvärtom ger det högre verkningsgrad och lägre driftskostnader.
Steg 11: Installera by-pass (om inte redan finns)
För att skydda cirkulationspumpen är en by-pass nödvändig:
By-passen säkerställer att pumpen aldrig går mot helt stängd krets, vilket kan uppstå om alla ställdon stänger samtidigt när alla rum nått önskad temperatur.
Montera by-passen mellan tillopps- och returfördelaren med en differenstryckventil som öppnar när trycket blir för högt.
Ställ in by-passventilen enligt tillverkarens anvisningar, vanligen för att öppna vid ett visst differenstryck mellan tillopp och retur.
Kontrollera att by-passen fungerar genom att stänga alla ställdon manuellt och verifiera att pumpen fortfarande har cirkulation.
Steg 12: Dokumentera installationen
Noggrann dokumentation är ovärderlig för framtida service:
Fotografera fördelaren med alla anslutningar och märkningar tydligt synliga.
Rita ett schema som visar vilken slinga som går till vilket rum och vilket ställdon som styr respektive slinga.
Dokumentera alla inställningar på rumstermostater, shuntgrupp och balanseringsventiler.
Spara all produktdokumentation, kopplingsscheman och installations anvisningar på en säker plats.
Praktiskt tips: Skapa en enkel servicepärm som lämnas kvar i fastigheten. Framtida ägare eller servicetekniker kommer att vara mycket tacksamma.
Vanliga problem och felsökning
Ställdonet öppnar inte: Kontrollera att det får ström från transformatorenheten. Mät spänningen med multimeter (ska vara 24V för de flesta system). Kontrollera också att ventilen under ställdonet inte är mekaniskt blockerad.
Rummet blir för varmt eller för kallt: Verifiera att rätt ställdon styr rätt slinga. Kontrollera också att rumstermostaten sitter på rätt plats och inte påverkas av värmekällor eller drag. Kalibrera termostaten vid behov.
Ställdonet surrar eller låter: Detta kan bero på spänningsvariationer eller att ställdonet är på väg att gå sönder. Kontrollera spänningen och byt ut ställdonet om problemet kvarstår.
Ojämn värme i golvet: Detta beror sällan på ställdonen utan oftare på felaktig balansering av systemet eller luftfickor i slingorna. Lufta systemet och balansera om flödena.
Underhåll och service
Ställdon och ställdonsventiler kräver minimalt med underhåll men viss regelbunden kontroll:
Kontrollera en gång per år att alla ställdon reagerar korrekt på signaler från rumstermostaterna. Detta görs enklast genom att höja temperaturen på varje termostat och lyssna efter klickljudet när ställdonet aktiveras.
Rengör fördelarskåpet från damm som kan sätta sig på ställdonen och påverka deras funktion.
Kontrollera att alla kablar sitter fast ordentligt och att inga tecken på korrosion eller fuktskador finns.
Efter 10-15 år kan ställdon börja bli slitna och kan behöva bytas. Tecken på detta är att de inte stänger helt, reagerar långsamt eller inte alls.
Energioptimering med smarta ställdon
Moderna ställdon kan integreras i smarta hemautomationssystem för ökad komfort och energibesparing:
Vissa system kan lära sig hur lång tid det tar att värma upp ett rum och börja värma i förväg så att rätt temperatur uppnås exakt när du kommer hem.
Geofencing-funktioner kan automatiskt sänka temperaturen när alla lämnar hemmet och höja den när någon närmar sig.
Integration med väderdata gör att systemet kan förutse värmebehov baserat på kommande väder och justera i förväg.
Praktiskt tips: Investera i kvalitetskomponenter från etablerade tillverkare som Uponor. Billiga ställdon kan spara pengar initialt men kostar mer i längden genom kortare livslängd och sämre reglering.
Säkerhet och föreskrifter
Vid arbete med ställdon och golvvärmesystem är vissa säkerhetsaspekter viktiga:
All elektrisk installation ska utföras av behörig elektriker enligt gällande elsäkerhetsföreskrifter.
Tappkallvatteninstallationer bör inte placeras i golv med golvvärme eller i schakt tillsammans med golvvärmerör, eftersom den höga temperaturen kan öka risken för tillväxt av legionellabakterier. Om det är oundvikligt ska alla installationer isoleras så att temperaturökningen blir minimal.
Handdukstorkar och andra värmare får inte kopplas in på cirkulationsledningar för tappvarmvatten, vilket ibland förväxlas med golvvärmesystemet.
Golvtemperaturen bör inte överstiga 27-28°C för att undvika skador på känsliga golvmaterial och för att inte golvet ska upplevas som obehagligt varmt.
Sammanfattning
Ställdon och ställdonsventiler är avgörande komponenter i ett golvvärmesystem som möjliggör individuell rumsreglering och optimal komfort. Genom att följa denna steg-för-steg-guide kan du säkerställa en korrekt installation som ger många års problemfri drift.
Nyckeln till ett välfungerande system är noggrann planering, korrekt montering, systematisk testning och god dokumentation. Välj kvalitetskomponenter från etablerade tillverkare och tveka inte att kontakta specialister vid VVSOutlet i Sundbyberg om du behöver rådgivning eller komponenter till ditt projekt.
Med rätt installerade och inställda ställdon får du ett energieffektivt golvvärmesystem som ger jämn, behaglig värme i hela bostaden – ett lågtemperatursystem som både är komfortabelt och ekonomiskt att driva.
Viktigt att tänka på innan du börjar
VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.
Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.
- Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
- Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
- Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.
Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.
Vanliga frågor om ställdon och ställdonsventiler
Hur länge håller ett ställdon?
Ett kvalitetsställdon har vanligen en livslängd på 10-15 år vid normal användning. Livslängden påverkas av faktorer som antal öppnings-/stängningscykler, omgivningstemperatur och luftfuktighet. Ställdon i badrum eller andra fuktiga miljöer kan ha kortare livslängd. Tecken på att ett ställdon behöver bytas är att det inte reagerar på signaler, inte stänger helt eller ger ifrån sig ovanliga ljud.
Kan jag byta ställdon utan att tömma golvvärmesystemet?
Ja, ställdon kan bytas utan att tömma systemet. Ställdonet skruvas bara av ventilen som sitter kvar i fördelaren. Se dock till att ventilen är i stängt läge innan du skruvar av ställdonet för att undvika vattenläckage. De flesta ventiler har en manuell stängningsfunktion som du vrider på innan byte.
Varför blir inte rummet varmt trots att ställdonet är öppet?
Om ställdonet är öppet men rummet inte blir varmt kan det bero på flera faktorer: luftfickor i golvvärmeslingan som hindrar cirkulation, för låg framledningstemperatur, felaktig balansering som ger för lite flöde genom just den slingan, eller problem med cirkulationspumpen. Kontrollera också att shuntgruppen (om sådan finns) fungerar korrekt och ger rätt utgående temperatur.
Måste alla ställdon vara från samma tillverkare som fördelaren?
Nej, de flesta ställdon har standardanslutning (M30x1,5) och fungerar med de flesta fördelares ventiler. Det är dock viktigt att kontrollera kompatibiliteten, särskilt gällande spänning (24V är vanligast) och ventiltyp. För bästa resultat och garanti rekommenderas att använda komponenter från samma tillverkare, exempelvis kompletta system från Uponor där alla delar är garanterat kompatibla.
