Storköksbrunnar — krav, dimensionering och installation

Rätt val och installation av storköksbrunnar är avgörande för en fungerande och säker verksamhet inom restaurang- och storhushållsbranschen. Golvbrunnar i storkök måste klara höga flöden, höga temperaturer och fetthaltig avloppsvatten samtidigt som de uppfyller strikta hygien- och säkerhetskrav. I denna guide går vi igenom allt du behöver veta om storköksbrunnar — från lagkrav och dimensionering till praktisk installation.

Varför är storköksbrunnar annorlunda?

Storköksmiljöer ställer extrema krav på avloppssystemet. Till skillnad från vanliga hushållsbrunnar måste golvbrunnar i storkök hantera:

• Höga temperaturer från disk- och kokvattnet
• Fetthaltig avloppsvatten från matlagning och rengöring
• Stora vattenmängder under korta tidsperioder
• Kemiska rengöringsmedel som kan påverka materialen
• Mekanisk belastning från tunga köksutrustningar och intensiv trafik

Dessutom finns särskilda krav från livsmedelsverket, lokala VA-verk och bygglagstiftningen som måste uppfyllas. En felaktig installation kan leda till stopp, översvämningar, hygienrisker och i värsta fall verksamhetsstopp.

Steg 1: Kartlägg verksamhetens behov och lagkrav

Innan du väljer storköksbrunnar måste du noggrant analysera verksamhetens specifika förutsättningar.

Identifiera avloppskällor:

• Diskbänkar och diskmaskiner
• Golvavlopp från städning
• Kokkärl och stekbord
• Spolkranar och slangställ
• Kyl- och frysrum med kondensavlopp

Kontrollera lagkrav:

Enligt Boverkets Byggregler (BBR) och lokala VA-föreskrifter måste storkök normalt utrustas med fettavskiljare. Spillvatten från WC får aldrig anslutas till fettavskiljare, men tvättställ och liknande kan anslutas. Kontakta alltid det lokala VA-verket för specifika krav i din kommun.

Hygienföreskrifter:

Livsmedelsverket kräver att alla ytor som kommer i kontakt med livsmedel, inklusive golvbrunnar, ska vara lätta att rengöra och konstruerade för att förhindra bakterietillväxt. Brunnar måste vara tillverkade av godkända material som rostfritt stål eller specialplast.

Praktiska tips för steg 1:

• Gör en ritning över köket med alla avloppspunkter markerade
• Dokumentera förväntade flöden från varje utrustning
• Ta kontakt med VA-verket tidigt i projektet
• Konsultera en VVS-projektör för större anläggningar

Steg 2: Välj rätt typ av storköksbrunnar

Det finns flera typer av brunnar för storköksmiljöer, var och en anpassad för specifika behov.

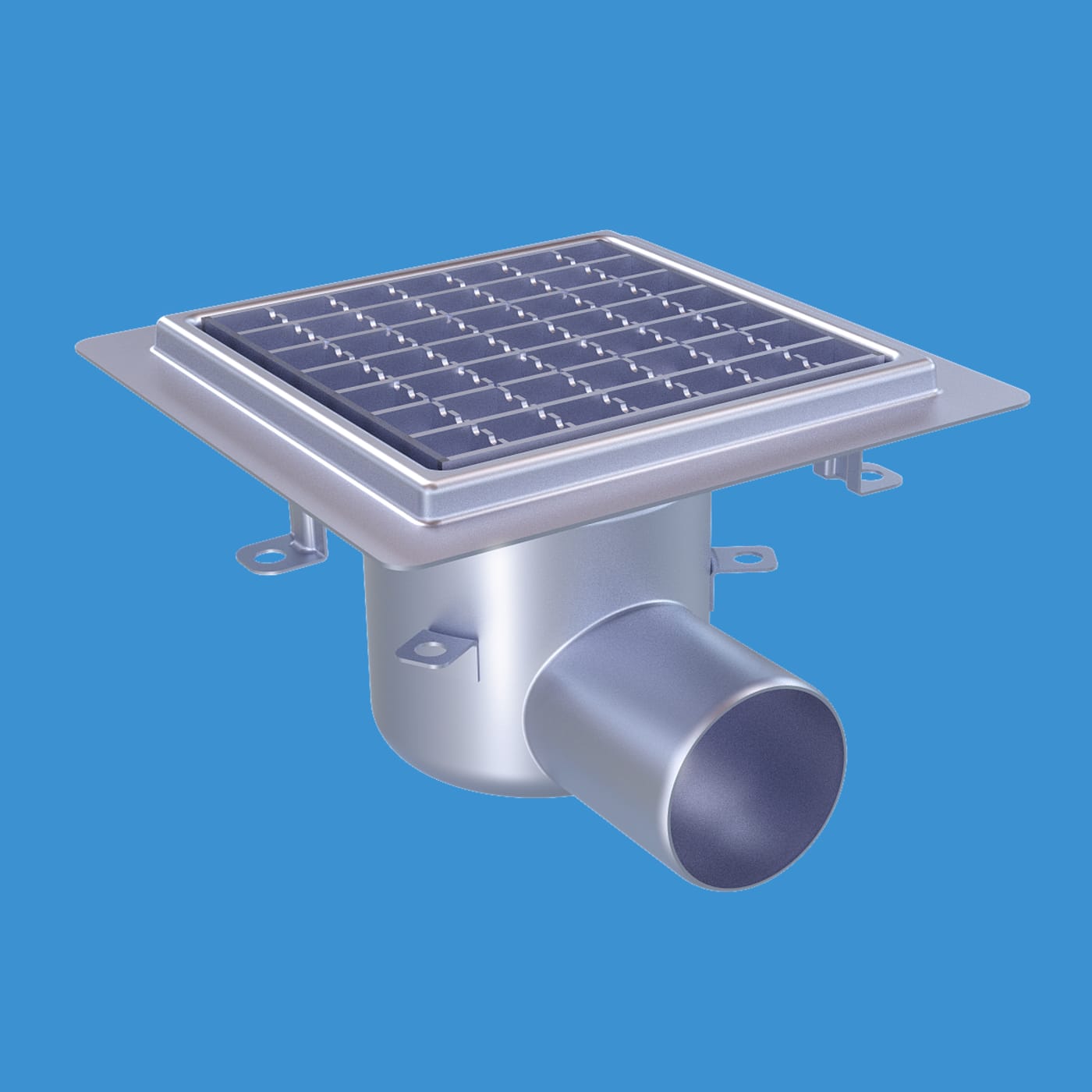

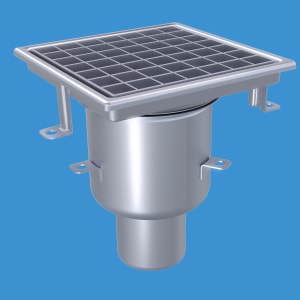

Golvbrunnar med vattenlås:

Den vanligaste typen för allmän golvavrinning. Dessa brunnar har ett inbyggt vattenlås som förhindrar att lukt och gas från avloppssystemet tränger upp i köket. Vattenlåset måste vara dimensionerat för att klara höga temperaturer (upp till 95°C) och ha tillräckligt djup (minst 50 mm) för att inte torka ut.

Fettavskiljande brunnar:

Vissa moderna golvbrunnar har inbyggda fettavskiljande funktioner med filter eller koalecensinlägg som separerar fett innan det når huvudavloppet. Dessa är särskilt lämpliga vid diskbänkar och stekbord.

Diskbänksbrunnar:

Specialbrunnar för montering direkt under diskbänkar och diskmaskiner. Dessa har ofta större genomlopp och är konstruerade för höga vattentemperaturer och kraftiga rengöringsmedel.

Golvbrunnar med högt flöde:

För områden med intensiv spolning eller där stora vattenmängder förekommer. Dessa brunnar har större dimensioner och kan hantera flöden på flera hundra liter per minut.

Material och konstruktion:

ACO erbjuder ett brett sortiment av storköksbrunnar i rostfritt stål med olika gallerdimensioner och flödeskapacitet. Rostfritt stål är förstahandsvalet för storkök tack vare sin korrosionsbeständighet, hygieniska egenskaper och långa livslängd.

Praktiska tips för steg 2:

• Välj alltid brunnar med avtagbara silor för enkel rengöring
• Kontrollera att materialet tål de rengöringsmedel som används
• Säkerställ att gallren är tillräckligt fina för att fånga upp matpartiklar
• Överväg brunnar med luktspärr för extra skydd mot dålig lukt

Steg 3: Dimensionera avloppssystemet

Korrekt dimensionering är kritisk för att undvika stopp och översvämningar. Dimensioneringen baseras på de normflöden som olika avloppsenheter genererar.

Bestäm normflöden:

Enligt gällande VVS-standard har olika avloppsenheter följande normflöden:

• Diskbänk: 0,8 l/s
• Diskmaskin: 0,8 l/s
• Golvbrunn: 0,4–1,5 l/s (beroende på storlek)
• Spolkran: 0,3 l/s

Summera normflöden:

För samlingsledningar summeras normflödena från alla anslutna enheter. Om flera brunnar ansluts till samma ledning måste du räkna med det totala flödet.

Bestäm dimensioner:

Baserat på det totala normflödet väljs lämplig rördimension:

• Upp till 1,0 l/s: DN 50
• 1,0–2,5 l/s: DN 70
• 2,5–4,5 l/s: DN 100
• 4,5–8,0 l/s: DN 125

Beräkna plushöjd:

Plushöjden är den höjd som behövs från avloppsbrunnens botten till avloppsstammen för att säkerställa självfall. För en golvbrunn i storkök bör plushöjden vara minst 100 mm för att ge tillräckligt fall (minst 1:50 för dimensioner upp till DN 100).

Praktiska tips för steg 3:

• Räkna alltid med viss marginal i dimensioneringen
• Tänk på framtida utbyggnad av köket
• Använd större dimensioner vid osäkerhet
• Dokumentera alla beräkningar för kontrollplanen

Steg 4: Planera fettavskiljarsystemet

Enligt Boverket och de flesta VA-verk måste storkök utrustas med fettavskiljare för att skydda det kommunala avloppssystemet.

Dimensionera fettavskiljaren:

Fettavskiljare dimensioneras baserat på två huvudfaktorer:

1. Avloppsflödet från köket (l/s)
2. Typ av verksamhet och fettbelastning

Det finns två vanliga dimensioneringsmetoder:

Metod 1 — Baserad på normflöde:
Fettavskiljaren väljs utifrån det summerade normflödet från alla anslutna enheter. En tumregel är att avskiljaren ska klara minst 2 minuters uppehållstid vid maximalt flöde.

Metod 2 — Baserad på serveringar:
För restauranger kan dimensioneringen baseras på antalet serveringar per dag. Exempelvis kan en restaurang med 200 serveringar per dag behöva en avskiljare på 500–1000 liter.

Placering av fettavskiljare:

Avskiljaren kan placeras både inomhus eller utomhus i mark, beroende på konstruktion och lokala förhållanden. Viktiga faktorer att beakta:

• Anslutningsledningar ska vara så korta som möjligt
• Tömning med tankbil måste vara praktiskt genomförbar
• Vid svåråtkomliga utrymmen kan fast sugledning behövas
• Placering på frostfritt djup (minst 0,6 meter) vid utomhusplacering
• Tillgång till varmvatten och slangställ för renspolning

Praktiska tips för steg 4:

• Välj en avskiljare som är lätt att tömma och rengöra
• Installera larm som varnar när fettskiktet blir för tjockt
• Upprätta en tömningsrutin (normalt var 4–8 vecka)
• Dokumentera alla tömningar för myndighetskontroller

Steg 5: Förbered installationen

Noggrann förberedelse är nyckeln till en lyckad installation av storköksbrunnar.

Kontrollera underlag:

Golvet måste vara plant, stabilt och ha korrekt fall mot brunnarna. För storkök rekommenderas ett fall på minst 1:100 (1 cm per meter) mot avloppspunkterna. Vid nybyggnation eller renovering ska detta planeras redan vid gjutning av golvplattan.

Säkerställ frostfritt djup:

Även inomhus kan problem uppstå om ledningar dras genom kalla utrymmen. Alla avloppsledningar måste ligga frostfritt, normalt minst 0,6 meter under marknivå vid utomhusledningar.

Förbered anslutningar:

Kontrollera att alla rördimensioner stämmer och att nödvändiga kopplingar, böjar och grenrör finns tillgängliga. För storkök används normalt rör av:

• Gjutjärn (SML-rör) för hög hållbarhet
• PP (polypropen) för kemikaliebeständighet
• Rostfritt stål för synliga installationer

Verktyg och material:

Se till att du har:

• Vattenpass och lasernivå
• Rörkap och sågverktyg
• Tätningsmedel och packningar
• Fästmaterial anpassat för underlaget
• Skyddsutrustning

Praktiska tips för steg 5:

• Gör en torrmontage först för att kontrollera passform
• Markera alla nivåer och fall på golvet
• Kontrollera att tillräckligt utrymme finns för demontering och service
• Planera arbetet så att köket kan vara i drift så mycket som möjligt

Steg 6: Installera golvbrunnarna

Nu är det dags för själva installationen av storköksbrunnarna.

Montering av brunnskropp:

1. Placera brunnen i det förberedda hålet i golvet
2. Kontrollera att brunnen ligger i våg och i rätt nivå med färdigt golv
3. Anslut avloppsledningen till brunnens utlopp
4. Säkerställ att alla anslutningar är täta med godkända packningar
5. Fyll runt brunnskroppen med betong eller specialbruk

Kontrollera fall och nivåer:

Använd vattenpass och lasernivå för att säkerställa att:

• Brunnen har korrekt höjd i förhållande till färdigt golv
• Fall mot brunnen är tillräckligt (minst 1:100)
• Anslutningsledningar har rätt fall (minst 1:50)

Montera galler och sil:

När brunnskroppen är ordentligt förankrad monteras:

1. Vattenlåset (om separat)
2. Silen eller korgen för uppsamling av partiklar
3. Gallret eller täckplattan

Kontrollera att alla delar sitter stadigt och att gallret ligger i nivå med golvet.

Praktiska tips för steg 6:

• Använd alltid tillverkarens monteringsanvisning
• Täta alla genomföringar noggrant för att undvika läckage
• Skydda brunnen under pågående byggarbeten
• Ta bilder av installationen innan golvet täcks

Steg 7: Anslut till fettavskiljare och huvudavlopp

Anslutningen mellan storköksbrunnar, fettavskiljare och huvudavlopp kräver noggrann planering.

Dragning av samlingsledningar:

Från varje brunn dras anslutningsledningar till en samlingsledning som sedan leds till fettavskiljaren. Viktiga principer:

• Använd så få böjar som möjligt
• Undvik riktningsförändringar större än 45°
• Vid 90° böjar, använd två 45° böjar istället
• Alla böjar ska vara rensningsbara
• Placera rensningar strategiskt (max 10 meter mellan rensningar)

Anslutning till fettavskiljare:

Spillvattnet från köket leds in i fettavskiljarens inlopp. Viktiga detaljer:

• Inloppet ska vara under vattenytan i avskiljaren
• Utloppet ska vara placerat så att fett samlas på ytan
• Ventilation måste finnas för att undvika vakuum
• Installera en provtagningspunkt före och efter avskiljaren

Vidare till huvudavlopp:

Från fettavskiljaren leds det renade vattnet vidare till det kommunala avloppssystemet. Denna ledning dimensioneras enligt samma principer som övriga spillvattensystem.

Praktiska tips för steg 7:

• Märk alla ledningar tydligt för framtida service
• Installera backventiler om risk för bakåtström finns
• Dokumentera alla anslutningar i en installationsritning
• Tänk på framtida tillgång för rensning och kamerainspektion

Steg 8: Utför täthetskontroll

Innan systemet tas i drift måste en noggrann täthetskontroll genomföras enligt gällande föreskrifter.

Täthetsprovning av spillvattensystem:

1. Täpp till alla avloppsenheter och brunnar
2. Fyll systemet med vatten från högsta punkten
3. Låt systemet stå under tryck i minst 30 minuter
4. Kontrollera att ingen nivåsänkning sker
5. Inspektera alla skarvar och anslutningar för läckage

Dokumentation:

Täthetsprovningen måste dokumenteras i kontrollplanen och undertecknas av behörig person. Vid större installationer kan certifierad kontrollansvarig krävas.

Praktiska tips för steg 8:

• Utför täthetsprovning innan golv och väggar kläs
• Använd färgat vatten för att lättare upptäcka läckage
• Ta bilder som dokumentation
• Åtgärda alla läckage omedelbart

Steg 9: Renspolning och driftsättning

Efter godkänd täthetskontroll är det dags att förbereda systemet för drift.

Renspolning:

Alla avloppsledningar ska renspollas noggrant för att avlägsna byggdamm, smutspartiklar och eventuella rester från installationen:

1. Spola med rikligt med vatten från alla tappställen
2. Kontrollera att vattnet rinner fritt genom alla brunnar
3. Rengör silor och galler från byggsmuts
4. Kontrollera att vattenlås fungerar korrekt

Funktionstestning:

Testa systemet under realistiska förhållanden:

• Fyll alla brunnar samtidigt för att kontrollera kapacitet
• Verifiera att inget vatten blir stående
• Kontrollera att inga ovanliga ljud eller vibrationer uppstår
• Testa att fettavskiljaren fungerar enligt specifikation

Justering och optimering:

Gör nödvändiga justeringar:

• Kontrollera att alla galler sitter plant
• Justera vattenlås om nödvändigt
• Verifiera att fall är korrekt överallt
• Säkerställ att alla lock och luckor är lättåtkomliga

Praktiska tips för steg 9:

• Dokumentera alla inställningar och justeringar
• Ta bilder av den färdiga installationen
• Skapa en driftjournal för fettavskiljaren
• Upprätta en serviceplan för regelbunden underhåll

Steg 10: Utbildning och dokumentation

Den sista men mycket viktiga delen av projektet är att säkerställa korrekt drift och underhåll.

Utbilda personalen:

Kökets personal måste få grundlig utbildning i:

• Hur brunnarna ska användas och rengöras
• Vilka ämnen som inte får spolas ner (matfett, oljor, fasta partiklar)
• Hur ofta silor och galler ska rengöras (dagligen)
• Vad som ska göras vid stopp eller luktproblem
• Vikten av att hålla vattenlås fyllda

Skapa underhållsrutiner:

Upprätta tydliga rutiner för:

• Daglig rengöring: Tömning av silor, rengöring av galler
• Veckovis kontroll: Kontroll av vattenlås, lukt och avrinning
• Månatlig inspektion: Kontroll av fettavskiljare, nivåmätning
• Kvartalsvis service: Professionell rengöring och inspektion
• Årlig kontroll: Kamerainspektion av ledningar

Dokumentation:

Sammanställ all dokumentation:

• Installationsritningar med dimensioner
• Resultat från täthetsprovning
• Certifikat för material och produkter
• Bruksanvisningar för alla komponenter
• Kontaktuppgifter till serviceföretag
• Tömningsschema för fettavskiljare

Praktiska tips för steg 10:

• Laminera viktiga instruktioner och sätt upp i köket
• Skapa checklistor för daglig och veckovis kontroll
• Använd digitala påminnelser för serviceintervaller
• Ha alltid reservdelar tillgängliga (galler, silor, packningar)

Vanliga problem och lösningar

Problem: Dålig lukt från brunnar

• Orsak: Vattenlåset har torkat ut eller fettansamling
• Lösning: Fyll på vatten i vattenlåset, rengör brunnen grundligt

Problem: Långsam avrinning

• Orsak: Fett- eller matpartiklar i ledningar
• Orsak: Felaktigt fall eller för liten dimension
• Lösning: Rensa sil och ledningar, kontrollera fall, överväg högsprutning

Problem: Översvämning vid hög belastning

• Orsak: Underdimensionerat system
• Orsak: Stopp i ledningar
• Lösning: Kontrollera dimensionering, rensa systemet, installera ytterligare brunnar

Problem: Fettavskiljaren fylls snabbt

• Orsak: För mycket fett spolas ner
• Orsak: Avskiljaren är underdimensionerad
• Lösning: Förbättra rutiner för fetthantering, öka tömningsfrekvens, uppgradera avskiljare

Material och produktval

Vid val av storköksbrunnar och komponenter från VVSOutlet i Sundbyberg får du tillgång till professionell rådgivning och högkvalitativa produkter.

är en ledande tillverkare av professionella avloppslösningar för storkök med produkter som uppfyller alla relevanta standarder och certifieringar.

Viktiga kvalitetskriterier:

• Rostfritt stål av minst kvalitet AISI 304
• CE-märkning och typgodkännande
• Tätningar som tål höga temperaturer
• Lättåtkomliga komponenter för rengöring
• Reservdelar lätt tillgängliga

Sammanfattning

Installation av storköksbrunnar är en komplex process som kräver noggrann planering, korrekt dimensionering och professionellt utförande. Genom att följa dessa steg säkerställer du en installation som uppfyller alla lagkrav, fungerar tillförlägligt och minimerar risken för driftsstörningar:

1. Kartlägg behov och lagkrav noggrant
2. Välj rätt typ av brunnar för varje tillämpning
3. Dimensionera systemet med marginal
4. Planera fettavskiljarsystemet enligt gällande krav
5. Förbered installationen omsorgsfullt
6. Installera brunnarna med precision
7. Anslut till fettavskiljare och huvudavlopp korrekt
8. Utför täthetskontroll enligt föreskrifter
9. Renspolning och noggrann driftsättning
10. Utbilda personal och upprätta underhållsrutiner

Med rätt kunskap, kvalitetsprodukter och professionellt utförande får du ett storkökssystem som fungerar problemfritt i många år framöver.

---

Viktigt att tänka på innan du börjar

VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.

Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.

• Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
• Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
• Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.

Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.

Vanliga frågor om storköksbrunnar

Hur ofta måste fettavskiljaren tömmas i ett storkök?
Tömningsfrekvensen beror på verksamhetens omfattning och fettbelastning, men normalt krävs tömning var 4–8 vecka. Restauranger med hög omsättning kan behöva tömma varje vecka, medan mindre verksamheter kan klara sig med längre intervaller. Lokala VA-verk ställer ofta specifika krav på tömningsfrekvens som måste följas. Installera gärna ett larmsystem som varnar när fettskiktet blir för tjockt.

Vilken temperatur klarar storköksbrunnar?
Professionella storköksbrunnar i rostfritt stål klarar normalt temperaturer upp till 95°C kontinuerligt. Detta är viktigt eftersom diskmaskiner och kokvattensystem ofta genererar mycket hett avloppsvatten. Kontrollera alltid tillverkarens specifikationer, särskilt för packningar och vattenlås som kan vara mer temperaturkänsliga än själva brunnskroppen.

Får man ansluta diskmaskin direkt till golvbrunn?
Ja, diskmaskiner kan anslutas till golvbrunnar, men det är ofta bättre att använda en särskild diskbänksbrunn eller diskho med egen brunn. Detta ger bättre kontroll över avloppet och underlättar service. Viktigt är att brunnen är dimensionerad för det höga flödet från diskmaskinen (normalt 0,8 l/s) och att den klarar de höga temperaturer och kemikalier som förekommer.

Vad händer om vattenlåset torkar ut i en storköksbrunnar?
Om vattenlåset torkar ut kan dålig lukt och gaser från avloppssystemet tränga upp i köket, vilket är både obehagligt och kan utgöra en hälsorisk. I storkök är detta mindre vanligt än i andra miljöer eftersom brunnarna används ofta, men det kan hända vid längre stillestånd som semesterstängning. Lösningen är att regelbundet fylla på vatten i alla brunnar, särskilt efter längre perioder utan användning. Vissa moderna brunnar har speciella luktspärrar som ger extra skydd.
