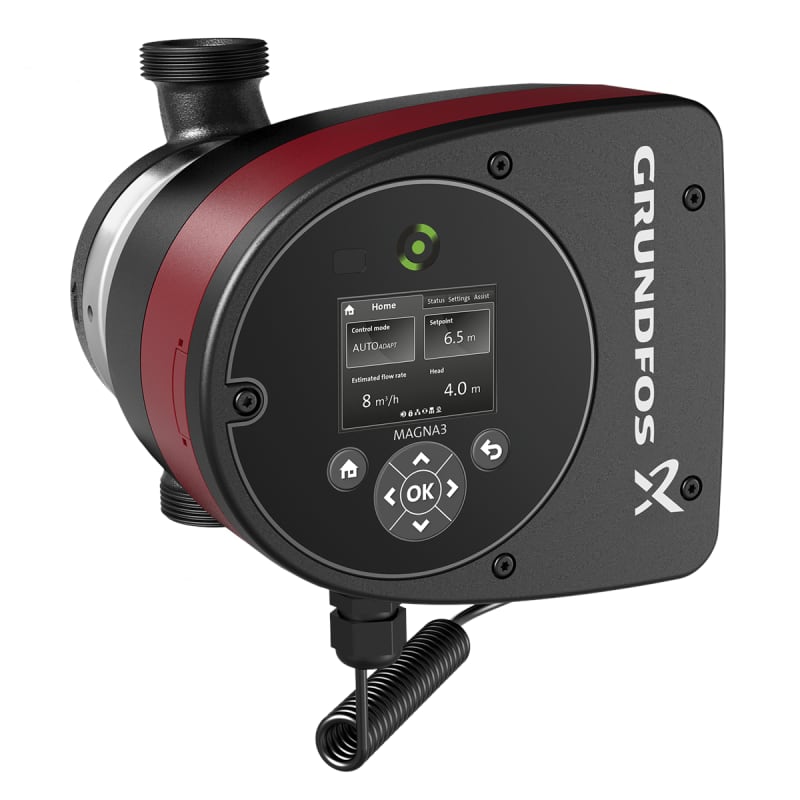

Cirkulationspumpar — dimensionering, val och installation

Cirkulationspumpar är hjärtat i moderna värmesystem och säkerställer att varmvatten cirkulerar effektivt genom radiatorer, golvvärme och tappvarmvattensystem. Rätt dimensionerad pump garanterar optimal värmefördelning, minimerar energiförbrukningen och förlänger systemets livslängd. Denna guide ger dig den kunskap som krävs för att välja, dimensionera och installera cirkulationspumpar professionellt, oavsett om du arbetar med villavärmesystem eller större anläggningar.

Vad är en cirkulationspump och hur fungerar den?

En cirkulationspump är en centrifugalpump konstruerad specifikt för att cirkulera vatten i slutna värmesystem. Till skillnad från en vanlig vattenpump som transporterar vatten från punkt A till punkt B, arbetar cirkulationspumpen i ett slutet kretslopp där samma vatten cirkulerar om och om igen.

Pumpens huvuduppgift är att övervinna de friktionsförluster som uppstår när vattnet rör sig genom rörledningar, ventiler, radiatorer och andra komponenter. Moderna cirkulationspumpar är ofta utrustade med elektronisk reglering som automatiskt anpassar pumpens prestanda efter systemets aktuella behov, vilket resulterar i betydande energibesparingar.

Cirkulationspumpens komponenter

En typisk cirkulationspump består av:

• Pumpmotor – driver rotorn och skapar cirkulationen
• Pumphus – innehåller rotorn och leder vattenflödet
• Rotor med skovlar – skapar tryckskillnaden som driver vattnet
• Styrelektronik – reglerar varvtalet efter behov (hos moderna pumpar)
• Anslutningsflänsar – för montering i rörsystemet

Grundläggande principer för dimensionering av cirkulationspumpar

Dimensionering av cirkulationspumpar är en kritisk process som kräver noggranna beräkningar. En underdimensionerad pump ger otillräcklig värmefördelning, medan en överdimensionerad pump slösar energi och kan orsaka störande ljud i systemet.

De två avgörande parametrarna

Vid dimensionering måste två huvudparametrar bestämmas:

1. Erforderligt flöde (l/s eller m³/h)

Flödet bestäms av byggnadens effektbehov och temperaturdifferensen i systemet. Formeln är:

q = P / (c × ρ × Δt)

Där:

• q = Flöde (l/s)
• P = Effektbehov (kW)
• c = Vattnets specifika värmekapacitet (4,19 kJ/kg°C)
• ρ = Vattnets densitet (1 kg/l)
• Δt = Temperaturdifferens mellan fram- och returledning (°C)

För ett typiskt värmesystem med Δt = 20°C kan formeln förenklas till:

q (l/s) = P (kW) / 84

2. Totalt tryckfall (kPa eller mVp)

Tryckfallet är summan av alla friktionsförluster i systemet. Detta inkluderar:

• Tryckfall i rörledningar (beror på rörlängd, dimension och flöde)
• Tryckfall över radiatorer eller golvvärmeslingor
• Tryckfall över ventiler och armaturer
• Tryckfall över värmeväxlare

Beräkning av tryckfall i rörledningar

För att beräkna tryckfallet i en rörsträcka används formeln:

Δp = (R × l) + (Σζ × pd)

Där:

• Δp = Tryckförlust i rörsträckan (Pa)
• R = Tryckfall per meter rör (Pa/m), från tabell
• l = Rörlängd (m)
• Σζ = Summerade engångsmotstånd (t-rör, böjar, ventiler)
• pd = Dynamiskt tryck (Pa), från tabell

Praktiskt dimensioneringsexempel

Låt oss gå igenom ett konkret exempel för att illustrera dimensioneringsprocessen.

Förutsättningar

• Byggnad med värmebehov: 4 kW
• Temperaturdifferens: 20°C (80°C fram, 60°C retur)
• Sämst belagd värmare: tryckfall 10,65 kPa
• Fördelningsledning: tryckfall 0,95 kPa

Steg 1: Beräkna erforderligt flöde

q = 4 kW / 84 = 0,048 l/s ≈ 0,22 l/s (med marginal)

Detta motsvarar cirka 0,8 m³/h.

Steg 2: Bestäm totalt tryckfall

Det totala tryckfallet för den sämst belägna komponenten:

Δp_tot = 10,65 kPa + 0,95 kPa = 11,6 kPa

Steg 3: Välj lämplig pump

Pumpen måste klara av att leverera 0,22 l/s (0,8 m³/h) vid ett tryckfall på 11,6 kPa.

Genom att konsultera pumpdiagram från tillverkare som Wilo ser vi att en Wilo Yonos Pico 25/1-4 maximalt kan leverera 2,0 m³/h vid 11,6 kPa. Detta ger god marginal för vårt behov på 0,8 m³/h. Tack vare elektronisk reglering anpassar pumpen automatiskt sin prestanda och förbrukar endast cirka 6 W i drift.

Olika typer av cirkulationspumpar

Marknaden erbjuder flera typer av cirkulationspumpar anpassade för olika tillämpningar och krav.

Oflexade cirkulationspumpar

Traditionella pumpar med fast varvtal. Dessa är enkla och pålitliga men saknar möjlighet till anpassning efter systemets varierande behov. De används främst i mindre, enklare system där energioptimering inte är prioriterat.

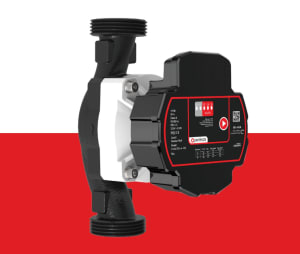

Elektroniskt reglerade pumpar (EC-pumpar)

Moderna högeffektiva pumpar med elektronisk styrning som automatiskt anpassar varvtalet efter systemets behov. Fördelar inkluderar:

• Energibesparing på 30-80% jämfört med oflexade pumpar
• Tyst drift
• Längre livslängd
• Automatisk anpassning vid systemförändringar
• Ofta försedda med display för enkel övervakning

Wilo är ett ledande varumärke inom detta område och erbjuder ett brett sortiment av högeffektiva EC-pumpar för olika tillämpningar.

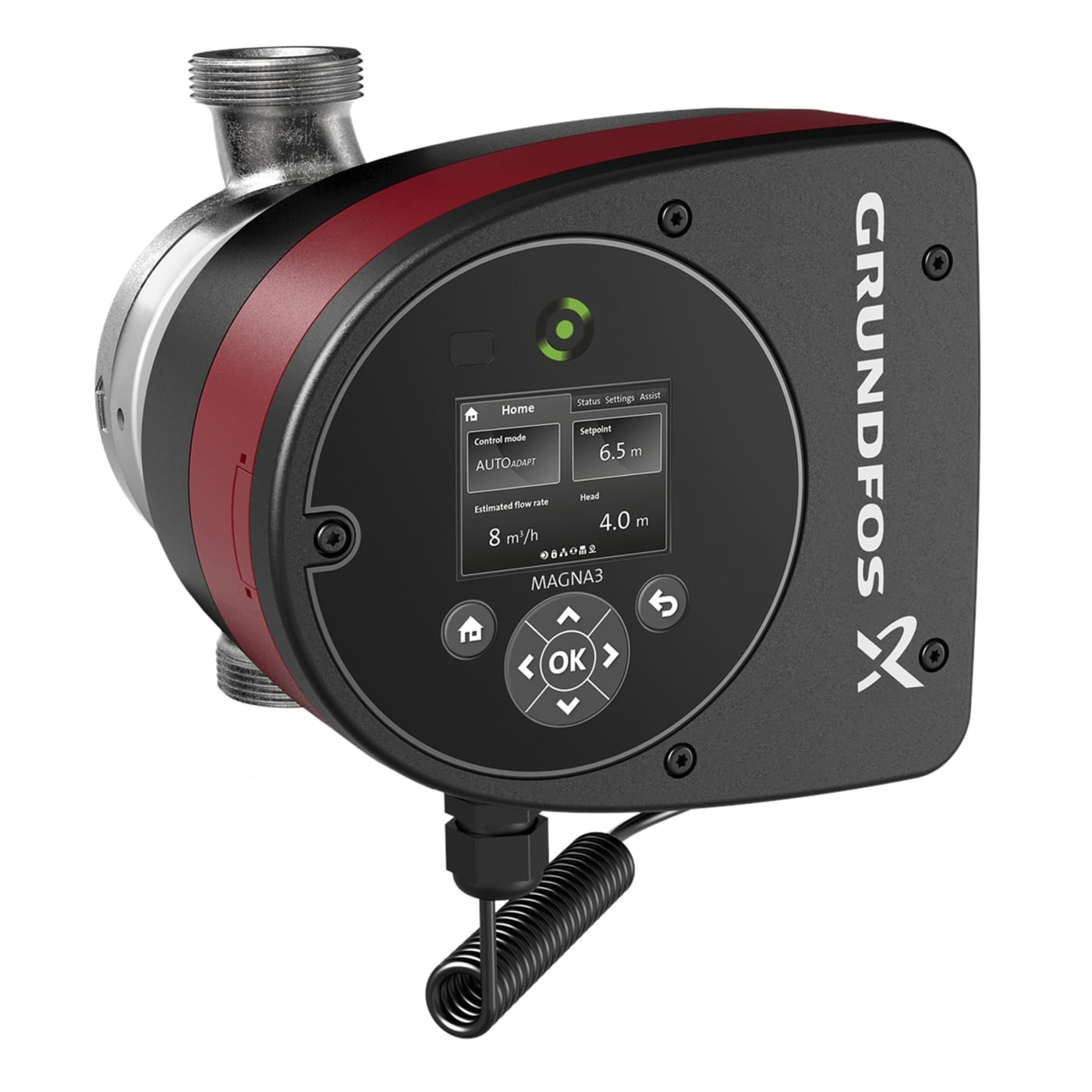

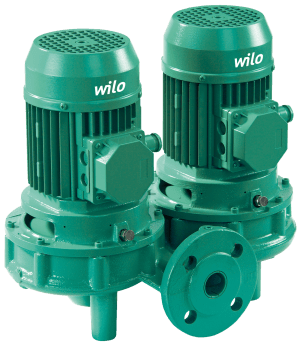

Dubbelpumpar

För kritiska installationer där driftsäkerhet är avgörande används dubbelpumpar. Två identiska pumpar monteras parallellt där den ena är i drift medan den andra står i beredskap. Vid fel eller underhåll växlar systemet automatiskt till reservpumpen.

Tappvarmvattencirkulationspumpar

Specialiserade pumpar för cirkulering av tappvarmvatten. Dessa säkerställer att varmvatten finns tillgängligt direkt vid tappstället utan att behöva spola. Moderna varianter har ofta timer eller termostat för energieffektiv drift.

Läsning av pumpdiagram

Att kunna tolka pumpdiagram är en grundläggande färdighet för korrekt pumpdimensionering. Pumpdiagrammet visar pumpens prestanda vid olika driftpunkter.

Diagrammets axlar

• X-axeln visar flödet (vanligen i m³/h eller l/s)
• Y-axeln visar lyfthöjden eller trycket (i mVp eller kPa)

Pumpkurvan

Den böjda linjen i diagrammet visar pumpens kapacitet. Kurvan sluttar nedåt från vänster till höger, vilket innebär att pumpen kan leverera högre tryck vid lägre flöden och vice versa.

Arbetspunkten

Arbetspunkten är där systemets motståndskurva skär pumpkurvan. Detta är den punkt där pumpen kommer att arbeta i det aktuella systemet. En väl dimensionerad pump har sin arbetspunkt i mitten av pumpkurvan för optimal effektivitet.

Effektkurvor

Många diagram visar även effektförbrukningen vid olika driftpunkter. Detta hjälper till att välja den mest energieffektiva lösningen.

Installation av cirkulationspumpar

Korrekt installation är avgörande för pumpens funktion och livslängd. Här följer professionella riktlinjer baserade på mångårig erfarenhet.

Placering i systemet

Returledningen – det traditionella valet

Traditionellt monteras cirkulationspumpar i returledningen där vattentemperaturen är lägre. Fördelar:

• Lägre termisk belastning på pumpen
• Längre livslängd för packningar och lager
• Mindre risk för kavitation

Framledningen – när är det lämpligt?

I vissa fall kan montering i framledningen vara fördelaktig:

• System med låg framledningstemperatur (golvvärme)
• När returledningen har begränsat utrymme
• Speciella systemkonfigurationer

Monteringsriktning och position

• Pumpaxeln ska vara horisontell – detta säkerställer korrekt smörjning av lagren
• Kopplingsdosan uppåt eller åt sidan – aldrig nedåt där kondens kan samlas
• Flödesriktning – kontrollera pilen på pumphuset som visar korrekt flödesriktning
• Tillgänglighet – montera så att service och byte kan utföras enkelt

Rörledningsarbete

Innan pumpinstallation:

1. Rensa systemet – spola igenom för att avlägsna smuts och partiklar
2. Installera avstängningsventiler – på båda sidor av pumpen för enkel service
3. Montera filter – skyddar pumpen från föroreningar
4. Kontrollera täthet – säkerställ att alla anslutningar är täta

Elektrisk installation

Elektrisk anslutning ska alltid utföras av behörig elektriker:

• Kontrollera att spänningen matchar pumpens märkspänning
• Använd lämplig säkring enligt tillverkarens anvisningar
• Följ gällande elinstallationsföreskrifter
• Jorda pumpen korrekt
• Skydda kablar mot mekanisk påverkan

Idrifttagning och injustering

Efter installation kommer det kritiska arbetet med idrifttagning och injustering.

Förberedelser

1. Fyll systemet – använd avhärdat vatten för att minimera kalkavlagringar
2. Lufta systemet – alla luftfickor måste avlägsnas
3. Kontrollera expansionskärlet – korrekt förtryck enligt systemets statiska höjd
4. Verifiera alla ventiler – kontrollera att de är i rätt läge

Starta pumpen

1. Öppna avstängningsventilerna
2. Starta pumpen på lägsta hastighet
3. Lyssna efter onormala ljud
4. Kontrollera att pumpen drar korrekt ström
5. Verifiera att flöde uppstår i systemet

Injustering av systemet

För optimal funktion måste systemet injusteras:

1. Mät temperaturer – kontrollera fram- och returtemperaturer
2. Justera flöden – använd injusteringsventiler för att balansera systemet
3. Optimera pumpinställning – ställ in pumpen för att ge önskat flöde vid lägsta möjliga energiförbrukning
4. Dokumentera – anteckna alla inställningar för framtida referens

Kontroll av minimitryck och kavitation

Vid dimensionering av större cirkulationspumpar måste undertrycket på pumpens sugsida kontrolleras noggrant. Om trycket blir lägre än mediets ångtryck uppstår kavitation.

Vad är kavitation?

Kavitation uppstår när vattnet börjar koka inne i pumpen på grund av för lågt tryck. Detta skapar:

• Ångblåsor som kollapsar med hög kraft
• Erosionsskador på pumphjulet
• Vibrationer och störande ljud
• Kraftigt reducerad livslängd

NPSH-värdet

NPSH (Net Positive Suction Head) är tryckskillnaden mellan inloppstrycket och lägsta trycket inne i pumpen. För att undvika kavitation måste:

NPSH_tillgängligt > NPSH_erforderligt

NPSH_tillgängligt beräknas från systemets statiska tryck, ångtrycket och tryckfallet till pumpen. NPSH_erforderligt finns i tillverkarens NPSH-kurvor.

Praktiska åtgärder mot kavitation

• Öka trycket på sugsidan genom högre systemtryck
• Minska flödeshastigheten i sugrör
• Placera pumpen lägre i förhållande till vätskenivån
• Använd pump med lägre NPSH-krav
• Kontrollera att inga luftläckage finns på sugsidan

Energioptimering och drift

Cirkulationspumpar kan stå för en betydande del av energiförbrukningen i värmesystem. Moderna lösningar erbjuder stora besparingsmöjligheter.

Elektronisk reglering

EC-pumpar med elektronisk reglering anpassar automatiskt varvtalet efter systemets behov. Vanliga reglerprinciper:

Konstanttrycksstyrning – Pumpen håller konstant tryck oberoende av flöde. Lämplig för system med termostatventiler.

Proportionell tryckstyrning – Trycket minskar proportionellt med flödet. Energieffektivare än konstanttryck.

Konstantflödesstyrning – Pumpen håller konstant flöde. Används i vissa specialsystem.

Nattabsänkning och schemaläggning

Många moderna pumpar kan programmeras för:

• Reducerad drift nattetid
• Olika driftlägen för vardag och helg
• Säsongsanpassning
• Semesterfunktion

Övervaknings- och diagnostikfunktioner

Avancerade pumpar erbjuder:

• Display med aktuell driftinformation
• Feldiagnostik och larmfunktioner
• Loggning av driftdata
• Fjärrövervakning via BMS-system

Underhåll och felsökning

Regelbundet underhåll förlänger pumpens livslängd och säkerställer optimal funktion.

Förebyggande underhåll

Årlig kontroll:

• Kontrollera att pumpen går tyst och vibrationsfritt
• Verifiera att flöde och tryck är enligt specifikation
• Inspektera elektriska anslutningar
• Kontrollera att kopplingsdosan är torr
• Rengör filter och smutsavskiljare

Vart tredje år:

• Kontrollera packningar och tätningar
• Mät isolationsresistans
• Verifiera jordning
• Dokumentera pumpens prestanda

Vanliga problem och lösningar

Pumpen startar inte:

• Kontrollera strömförsörjning och säkringar
• Verifiera att pumpen inte är blockerad
• Kontrollera styrelektronik
• Undersök om motorskydd har löst ut

Lågt eller inget flöde:

• Lufta pumpen och systemet
• Kontrollera att ventiler är öppna
• Rengör filter
• Verifiera att pumpen roterar åt rätt håll
• Kontrollera om pumphjulet är skadat

Störande ljud:

• Lufta systemet grundligt
• Kontrollera om kavitation förekommer
• Undersök om pumpen vibrerar mot rör eller vägg
• Verifiera att lager inte är utslitna
• Kontrollera om flödeshastigheten är för hög

Hög energiförbrukning:

• Kontrollera om pumpen är överdimensionerad
• Justera pumpinställning till lägre hastighet
• Verifiera att systemet är korrekt injusterat
• Överväg byte till EC-pump

Val av tillverkare och kvalitet

Valet av tillverkare påverkar både initial investering och långsiktig driftsäkerhet.

Ledande tillverkare

Wilo är ett av de ledande varumärkena inom cirkulationspumpar och erbjuder:

• Bred produktportfölj från små villasystem till stora industripumpar
• Högeffektiva EC-pumpar med branschledande energiprestanda
• Avancerad styrelektronik och övervakningsfunktioner
• Utmärkt dokumentation och teknisk support
• Lång erfarenhet och beprövad kvalitet

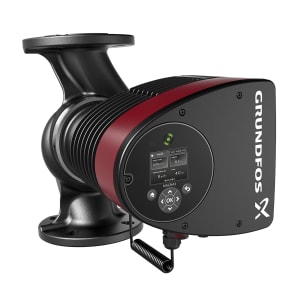

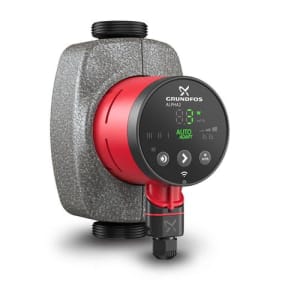

Grundfos är en annan välrenommerad tillverkare känd för:

• Innovativa lösningar och teknikutveckling
• Omfattande produktsortiment
• Stark närvaro på den svenska marknaden
• Bra reservdelsförsörjning

Kvalitetskriterier

Vid val av cirkulationspump, överväg:

• Energieffektivitet – EEI-index (Energy Efficiency Index)
• Driftsäkerhet – tillverkarens track record
• Servicevänlighet – tillgång till reservdelar och support
• Garantivillkor – längd och omfattning
• Certifieringar – CE-märkning, energimärkning

Experthjälp och rådgivning

För komplexa system eller vid osäkerhet är professionell rådgivning värdefullt. VVSOutlet i Sundbyberg har utbildade VVS-tekniker som kan hjälpa till med:

• Dimensioneringsberäkningar
• Val av lämplig pump för din specifika tillämpning
• Teknisk rådgivning kring installation
• Felsökning och optimering av befintliga system
• Rekommendationer för energieffektivisering

Framtidens cirkulationspumpar

Utvecklingen går mot allt smartare och mer energieffektiva lösningar.

Digitalisering och IoT

Nya pumpar integreras med:

• Trådlös kommunikation och fjärrövervakning
• Integration med smarta hemsystem
• Prediktivt underhåll baserat på AI-analys
• Molnbaserad datalagring och analys

Miljö och hållbarhet

Fokus på:

• Ännu högre energieffektivitet
• Användning av miljövänliga material
• Återvinningsbarhet
• Längre livslängd genom bättre komponenter

Nya tillämpningar

Cirkulationspumpar utvecklas för:

• Hybridvärmesystem med flera värmekällor
• Integration med solvärmesystem
• Optimering för värmepumpar
• Smarta fjärrvärmelösningar

Viktigt att tänka på innan du börjar

VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.

Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.

• Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
• Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
• Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.

Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.

Vanliga frågor om cirkulationspumpar

Hur länge håller en cirkulationspump?

En kvalitativ cirkulationspump har en förväntad livslängd på 10-15 år vid normal drift och korrekt underhåll. Moderna EC-pumpar kan ofta hålla längre tack vare bättre komponenter och lägre drifttemperaturer. Faktorer som påverkar livslängden inkluderar vattenkvalitet, drifttemperatur, belastning och underhåll. Pumpar som körs kontinuerligt på hög belastning slits snabbare än de som regleras efter behov. Regelbunden service och kontroll av systemets vattenkvalitet kan förlänga livslängden avsevärt.

Kan jag byta ut en gammal pump mot en ny EC-pump?

Ja, det är nästan alltid möjligt och ofta mycket lönsamt att uppgradera till en modern EC-pump. De flesta tillverkare erbjuder pumpar med standardmått som passar direkt i befintliga installationer. Energibesparingen kan vara 50-80% jämfört med gamla oflexade pumpar, vilket innebär att investeringen ofta tjänas in på 2-4 år. Viktigt är att kontrollera anslutningsdimensioner och att den nya pumpen har tillräcklig kapacitet för systemet. Vissa äldre system kan behöva injusteras efter pumpbyte för optimal funktion.

Varför låter min cirkulationspump?

Ljud från cirkulationspumpar kan ha flera orsaker. Det vanligaste är luft i systemet som ger ett gluckande eller knastrande ljud. Grundlig luftning av både pump och system löser ofta problemet. Ett surrande ljud kan tyda på att pumpen är för hårt belastad eller att lager börjar bli utslitna. Vibrationsbrus uppstår om pumpen inte är ordentligt fastsatt eller om den överför vibrationer till rörledningar. Kavitation ger ett karakteristiskt knarrande ljud och kräver åtgärd för att undvika pumpskador. Vid ihållande ljud bör pumpen kontrolleras av fackman.

Hur vet jag om min pump är rätt dimensionerad?

En korrekt dimensionerad pump ger jämn värmefördelning i hela systemet utan att förbruka onödig energi. Tecken på rätt dimensionering är att alla radiatorer blir lika varma, att det inte förekommer störande ljud, och att pumpen inte går på maximal effekt kontinuerligt. Kontrollera temperaturdifferensen mellan fram- och retur – den ska normalt vara 15-20°C. Om differensen är mycket lägre kan pumpen vara överdimensionerad. Moderna pumpar med display visar aktuell effektförbrukning; om pumpen konstant drar maxeffekt kan den vara underdimensionerad. En professionell kontroll med mätning av flöde och tryck ger säkert besked.
