Expansionskärl — funktion, dimensionering och byte

Expansionskärlet är en kritisk komponent i slutna värmesystem som hanterar volymförändringar när vattnet värms upp och kyls ner. Utan ett korrekt dimensionerat och fungerande expansionskärl riskerar värmesystemet att drabbas av tryckproblem, läckage eller i värsta fall skador på komponenter. I denna guide går vi igenom hur expansionskärl fungerar, hur de dimensioneras korrekt och hur du byter ut dem steg för steg.

Vad är ett expansionskärl och hur fungerar det?

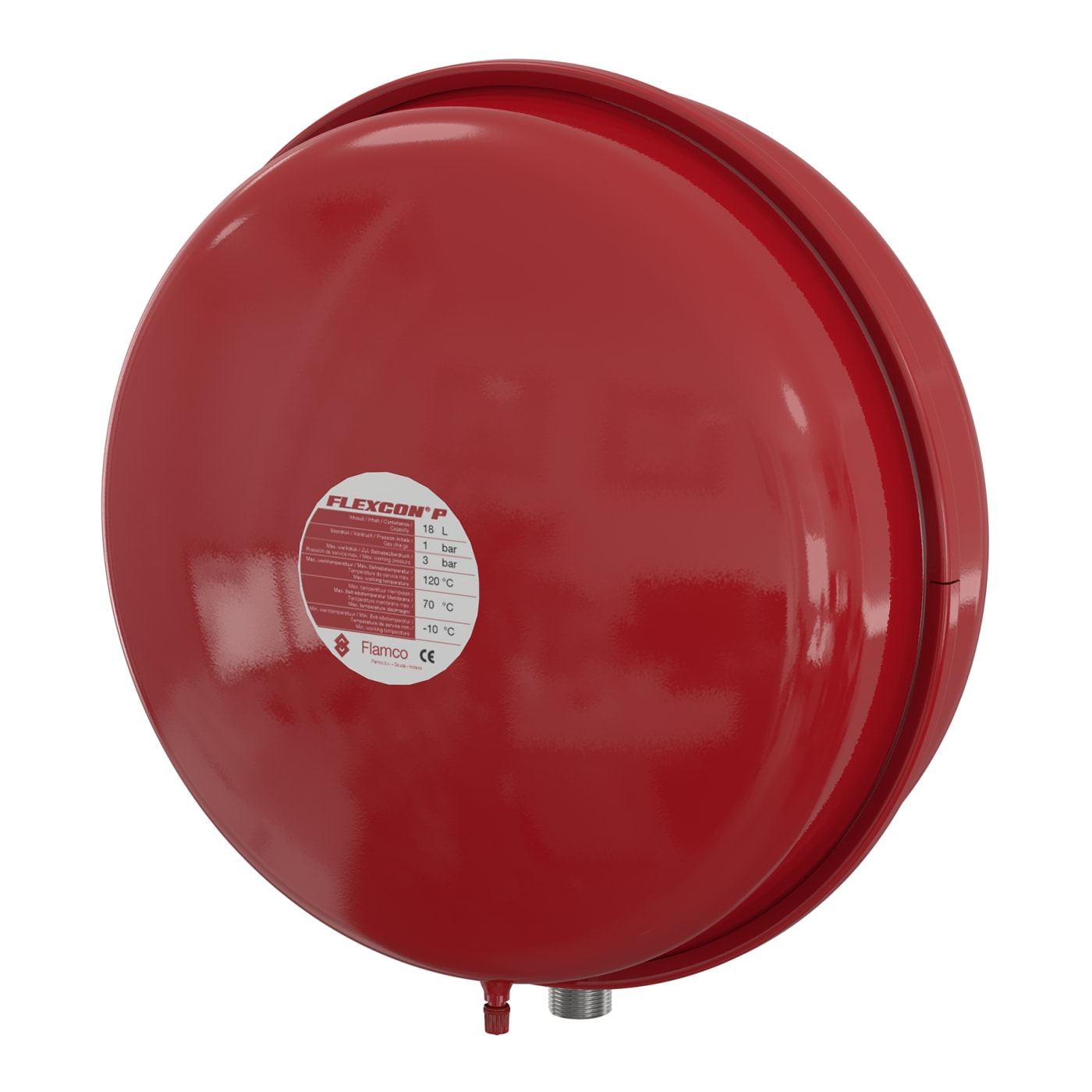

Ett expansionskärl, även kallat membranexpansionskärl eller tryckkärl, är en behållare som kompenserar för volymförändringar i värmesystemets vatten. När vatten värms upp expanderar det – vid uppvärmning från 10°C till 80°C ökar volymen med cirka 2-3%. I ett slutet system måste denna volymökning tas om hand någonstans, annars stiger trycket okontrollerat.

Moderna expansionskärl består av en stålbehållare med ett gummimembran som delar kärlet i två sektioner. På ena sidan finns kvävgas under tryck (förladdningstryck), på andra sidan ansluts värmesystemets vatten. När systemet värms upp och vattnet expanderar, pressas membranet samman och komprimerar kvävgasen, vilket ger utrymme för den ökade vattenvolymen utan att trycket stiger för mycket.

Steg 1: Förstå dimensioneringsgrunderna

Innan du väljer eller byter expansionskärl måste du förstå vilka faktorer som påverkar dimensioneringen. Fel storlek på kärlet leder antingen till för högt tryck (för litet kärl) eller för lågt tryck (för stort kärl, vilket är ovanligt).

Nödvändig information för dimensionering:

• Systemtemperatur: Högsta drifttemperatur i systemet, vanligen 80-90°C för radiatorsystem
• Anläggningens effekt: Mätt i kW, finns på pannan eller i systemdokumentation
• Säkerhetsventilens öppningstryck: Vanligen 2,5-3,0 bar i villainstallationer
• Systemets statiska höjd: Höjdskillnad från lägsta till högsta punkt i meter

Den statiska höjden är särskilt viktig eftersom den avgör det minsta tillåtna trycket i systemet. För varje 10 meters höjdskillnad behövs cirka 1 bar tryck för att undvika luftfickor i systemets högsta punkter.

Steg 2: Beräkna systemvolymen

För att dimensionera expansionskärlet behöver du känna till värmesystemets totala volym. Om du inte har exakta uppgifter kan du använda tumregler baserade på systemets effekt:

Överslagsberäkning systemvolym:

• Radiatorsystem med panna: 15 liter/kW
• Radiatorsystem med fjärrvärme: 13 liter/kW
• Golvvärmesystem (panna eller fjärrvärme): 20 liter/kW

Exempel: En villa med 15 kW panna och radiatorer har ungefär 15 × 15 = 225 liter systemvolym.

För mer exakt beräkning kan du summera:

• Pannans vatteninnehåll (från produktblad)
• Radiatorernas volym (från tillverkarens uppgifter)
• Rörledningarnas volym (beräknas från dimension och längd)
• Eventuell ackumulatortank

Steg 3: Bestäm expansionsvolymen

Expansionsvolymen är den volym som måste tas om hand när systemet värms upp från kalltemperatur till drifttemperatur. Detta beror på vattnets termiska expansion.

Expansionsfaktorer vid olika temperaturer:

• 60°C: cirka 1,7% volymökning
• 70°C: cirka 2,2% volymökning
• 80°C: cirka 2,9% volymökning
• 90°C: cirka 3,5% volymökning
• 100°C: cirka 4,3% volymökning

Beräkning: Systemvolym × expansionsfaktor = expansionsvolym

Med exemplet ovan (225 liter, 80°C): 225 × 0,029 = 6,5 liter expansionsvolym

Steg 4: Välj rätt förladdningstryck

Förladdningstrycket är kvävgastrycket på gassidan av membranet när kärlet är frånkopplat systemet. Detta tryck måste anpassas till systemets statiska höjd.

Tumregel för förladdningstryck:
Förladdningstryck = (statisk höjd i meter × 0,1) + 0,3 bar

Exempel: För ett system med 5 meters statisk höjd:
(5 × 0,1) + 0,3 = 0,8 bar förladdningstryck

Förladdningstrycket ska alltid vara lägre än systemets kallvattentryck (fyllnadstryck) men tillräckligt högt för att hålla trycket över systemets högsta punkt.

Steg 5: Beräkna erforderlig kärlstorlek

Nu kan du beräkna vilken kärlstorlek som behövs. Formeln tar hänsyn till expansionsvolymen och tryckförhållandena:

Förenklad formel:
Kärlvolym = Expansionsvolym / (1 - (förladdningstryck / säkerhetsventilens öppningstryck))

Exempel med våra värden:

• Expansionsvolym: 6,5 liter
• Förladdningstryck: 0,8 bar
• Säkerhetsventil: 2,5 bar

Kärlvolym = 6,5 / (1 - (0,8 / 2,5)) = 6,5 / 0,68 = 9,6 liter

I detta fall skulle ett 12-liters expansionskärl vara lämpligt (välj närmaste standardstorlek uppåt).

Steg 6: Kontrollera befintligt expansionskärl

Innan byte, kontrollera om det befintliga kärlet verkligen är defekt eller felaktigt dimensionerat.

Kontrollpunkter:

1. Tryckavläsning: Läs av trycket på manometern när systemet är kallt. Jämför med förladdningstrycket.

2. Förladdningstryck: Stäng av systemet och tappa ur trycket. Använd en däckpump med manometer på kärllets ventil (vanligen på ovansidan) för att kontrollera förladdningstrycket.

3. Membrantest: Om vatten kommer ut när du trycker på ventilen är membranet trasigt.

4. Tryckfall: Om systemet snabbt tappar tryck utan synliga läckage kan membranet vara skadat.

5. Tryckökningar: Om trycket stiger kraftigt vid uppvärmning kan kärlet vara för litet eller membranet punkterat.

Steg 7: Förbered för byte av expansionskärl

När du ska byta expansionskärl behöver du förbereda arbetet noggrant.

Verktyg och material:

• Nytt expansionskärl (korrekt dimensionerat)
• Skiftnycklar eller rörtång
• Däckpump med manometer
• Hinkar och trasor
• Eventuellt ny anslutningsslang eller rördelar
• Teflontejp eller tätningsmedel

Säkerhetsåtgärder:

1. Stäng av pannan och låt systemet svalna helt
2. Stäng avstängningsventiler mot expansionskärlet (om sådana finns)
3. Tappa ur trycket genom avluftningsventil eller påfyllningsventil
4. Kontrollera att trycket är noll på manometern

Steg 8: Demontera det gamla expansionskärlet

Nu är det dags att ta bort det gamla kärlet.

Demonteringsprocess:

1. Lokalisera kärlet: Vanligen monterat nära pannan, på vägg eller golv.

2. Fotografera anslutningen: Ta bilder på hur kärlet är anslutet för att underlätta återmontering.

3. Placera hink: Ställ en hink under anslutningen – det kommer alltid lite vatten.

4. Lossa anslutningen: Skruva loss kopplingen mellan systemet och kärlet. Använd två nycklar om möjligt för att undvika att vrida på rören.

5. Tappa resterande vatten: Vänd kärlet upp och ner över hinken för att tömma det helt.

6. Kontrollera fästet: Om kärlet är väggmonterat, lossa fästena försiktigt.

Steg 9: Förbered och montera det nya expansionskärlet

Före montering måste det nya kärlet förberedas korrekt.

Förberedelse:

1. Kontrollera förladdningen: Använd däckpumpen för att mäta förladdningstrycket på det nya kärlet. Justera vid behov till det beräknade värdet från steg 4.

2. Inspektera anslutningen: Kontrollera att gängan är ren och oskadad.

3. Förbered tätning: Linda teflontejp medurs (sett från gängens ände) 3-4 varv på gängan, eller använd lämpligt tätningsmedel.

Montering:

1. Placera kärlet: Sätt kärlet på avsedd plats. För väggmonterade kärl, använd lämpliga fästen som klarar vikten.

2. Anslut till systemet: Skruva fast anslutningen mellan systemet och kärlet. Dra åt ordentligt men inte överdrivet – risk för sprickbildning i kopplingen.

3. Kontrollera riktning: Vissa kärl har märkning för in/ut – följ tillverkarens anvisningar.

4. Säkerställ åtkomst: Ventilen för förladdningstryck ska vara åtkomlig för framtida kontroller.

Steg 10: Fyll och lufta systemet

Efter montering måste systemet fyllas och luftas korrekt.

Påfyllning:

1. Öppna ventiler: Se till att alla avstängningsventiler mot expansionskärlet är öppna.

2. Fyll systemet: Använd påfyllningsventilen för att långsamt fylla systemet. Målvärde är vanligen 1,0-1,5 bar i kallt tillstånd (beroende på statisk höjd).

3. Lufta radiatorer: Gå runt och lufta alla radiatorer med avluftningsnyckel. Börja på nedre våningen och arbeta uppåt.

4. Komplettera vatten: Trycket sjunker när luft släpps ut. Fyll på till rätt nivå igen.

5. Upprepa: Lufta och fyll tills inga luftbubblor kommer ut och trycket är stabilt.

Steg 11: Provkör och kontrollera systemet

Nu ska systemet testas för att säkerställa att allt fungerar korrekt.

Provkörning:

1. Starta pannan: Sätt på uppvärmningen och låt systemet värmas upp till normal drifttemperatur.

2. Övervaka trycket: Trycket ska stiga något när systemet värms upp (vanligen 0,3-0,5 bar), men inte överstiga säkerhetsventilens öppningstryck.

3. Kontrollera läckage: Inspektera alla kopplingar vid expansionskärlet under uppvärmningen.

4. Lyssna efter ljud: Ovanliga ljud kan tyda på kvarvarande luft i systemet.

5. Verifiera funktion: När systemet är varmt, kontrollera att alla radiatorer blir varma.

Steg 12: Slutkontroll och dokumentation

Avsluta arbetet med noggranna kontroller och dokumentation.

Slutkontroller:

1. Tryck i kallt läge: Nästa dag när systemet svalnat, kontrollera att trycket ligger på rätt nivå (1,0-1,5 bar).

2. Tryck i varmt läge: Vid normal drift ska trycket ligga inom säkert område, under säkerhetsventilens öppningstryck.

3. Förladdningstryck: Dokumentera förladdningstrycket för framtida referens.

4. Märkning: Märk expansionskärlet med installationsdatum och förladdningstryck.

5. Dokumentation: Spara kvitto, produktblad och dina beräkningar för framtida behov.

Tips för långsiktig funktion

För att säkerställa att expansionskärlet fungerar optimalt över tid:

Årlig kontroll:

• Kontrollera trycket i systemet regelbundet, särskilt vid säsongsstart
• Verifiera att trycket inte sjunker eller stiger onormalt
• Kontrollera förladdningstrycket vart 2-3 år

Tecken på problem:

• Systemet behöver fyllas på ofta (kan tyda på membranbrott)
• Säkerhetsventilen läcker (för högt tryck)
• Trycket varierar kraftigt mellan kall och varm drift
• Pumpen låter onormalt (kan bero på tryckproblem)

Varumärken och kvalitet

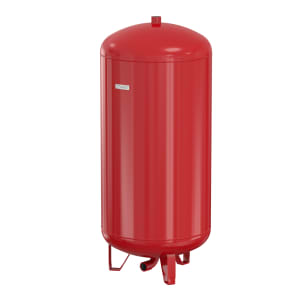

När du väljer expansionskärl är kvalitet avgörande för långsiktig funktion. Flamco är ett ledande varumärke inom expansionskärl och tryckhållningsutrustning som erbjuder produkter för alla typer av värmesystem. Deras kärl är kända för hållbara membran och tillförlitlig konstruktion.

Oavsett vilket varumärke du väljer, se till att kärlet är certifierat enligt gällande standarder och dimensionerat för ditt specifika system. På VVSOutlet i Sundbyberg hittar du ett brett sortiment av expansionskärl och kan få professionell rådgivning kring dimensionering och installation.

Sammanfattning

Att dimensionera och byta expansionskärl är en hanterbar uppgift om du följer systematiska steg och gör korrekta beräkningar. Nyckeln till framgång ligger i att:

• Korrekt beräkna systemvolym och expansionsvolym
• Välja rätt förladdningstryck baserat på statisk höjd
• Dimensionera kärlet med hänsyn till säkerhetsventilens öppningstryck
• Utföra noggrann montering och luftning
• Kontrollera funktionen både i kallt och varmt läge

Med rätt dimensionerat och korrekt installerat expansionskärl får du ett värmesystem som fungerar effektivt och säkert i många år framöver.

Viktigt att tänka på innan du börjar

VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.

Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.

• Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
• Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
• Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.

Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.

Vanliga frågor om expansionskärl

Hur ofta behöver man byta expansionskärl?

Ett kvalitativt expansionskärl håller vanligen 10-15 år vid normal användning. Livslängden påverkas av vattnets kvalitet, tryckförhållanden och antalet temperaturväxlingar. Tecken på att byte behövs är tryckfall i systemet utan synliga läckage, vatten som kommer ut ur förladdningsventilen, eller kraftiga tryckökningar vid uppvärmning. Kontrollera kärlet årligen för att upptäcka problem i tid.

Kan man använda ett för stort expansionskärl?

Ja, ett något överdimensionerat kärl fungerar utan problem och ger till och med viss säkerhetsmarginal. Dock bör man inte välja ett alldeles för stort kärl eftersom det kan ge onödigt stora trycksvängningar och kräver mer plats. En överdimensionering med 20-30% är helt acceptabel och rekommenderas ofta för att ha marginal vid eventuella systemutbyggnader.

Vad händer om förladdningstrycket är fel?

Om förladdningstrycket är för lågt kommer membranet att tryckas mot kärlväggen redan vid lågt systemtryck, vilket minskar kärllets effektiva volym och kan ge tryckproblem. Är förladdningstrycket för högt kan vattnet inte tränga in i kärlet förrän systemtrycket blir mycket högt, vilket också minskar kärllets funktion. Korrekt förladdningstryck är därför kritiskt för optimal funktion.

Måste man tömma hela värmesystemet för att byta expansionskärl?

Nej, om det finns avstängningsventiler mellan systemet och expansionskärlet behöver du bara tappa ur trycket, inte hela systemvolymen. Saknas avstängningsventiler kan det vara värt att installera sådana vid bytet för att underlätta framtida service. I värsta fall behöver du endast tappa ur den del av systemet som ligger lägre än anslutningspunkten för expansionskärlet.
