Injusteringsventiler — balansera ditt värmesystem rätt

Injusteringsventiler är nyckeln till ett väl fungerande värmesystem där varje radiator får rätt mängd vatten. Genom att installera och ställa in injusteringsventiler korrekt säkerställer du jämn värmefördelning i hela fastigheten, eliminerar kallare rum och minskar energikostnader. Denna guide visar dig steg för steg hur du balanserar ditt värmesystem med hjälp av injusteringsventiler, beräknar rätt Kv-värde och uppnår optimal komfort.

Vad är en injusteringsventil och varför behövs den?

En injusteringsventil är en specialventil som begränsar vattenflödet genom en ledning eller radiator till ett förutbestämt värde. Till skillnad från vanliga avstängningsventiler som antingen är helt öppna eller stängda, kan injusteringsventiler förinställas till ett exakt flöde.

I ett värmesystem tar vattnet alltid den väg som bjuder minst motstånd. Utan injustering får radiatorer närmast värmepannan för mycket vatten medan de längst bort får för lite. Resultatet blir övertempererade rum nära pannan och kalla rum längre bort – ett klassiskt balansproblem som varje erfaren VVS-tekniker känner igen.

IMI TA är ett ledande varumärke inom injusteringsventiler och erbjuder produkter som STAD-serien, kända för sin precision och långvariga funktion. Deras ventiler används i allt från villor till stora kommersiella fastigheter.

Förstå grunderna innan du börjar

Tryckförhållanden och flöde

Värmesystemets tryckförhållanden förändras konstant när termostatventiler öppnar och stänger. När en radiatorventil stänger ökar trycket i systemet, vilket påverkar flödet till övriga radiatorer. Detta är anledningen till att injustering är så viktig – den kompenserar för dessa variationer.

Kv-värdet – ventilens flödeskapacitet

Kv-värdet anger hur många kubikmeter vatten per timme som passerar genom ventilen vid ett tryckfall på 1 bar. Ett högre Kv-värde betyder större flöde. Att beräkna och ställa in rätt Kv-värde är kärnan i all injustering.

Steg 1: Inventera systemet och samla underlag

Börja med att skaffa dig en fullständig bild av värmesystemet:

Dokumentation du behöver:

• Ritningar över rörledningsnätet
• Radiatorförteckning med effekter
• Systemets dimensionerande flöde och temperaturer
• Befintliga ventilplaceringar

Praktisk tips från verkligheten: Ta foton av hela systemet innan du börjar. Märk ut varje stam och gren på ritningen. Jag har sett alltför många projekt där dokumentationen saknats och injusteringen blivit gissningsarbete – det sparar du tid på att undvika.

Kontrollera att cirkulationspumpen har rätt kapacitet. En underdimensionerad pump kan aldrig ge tillräckligt flöde, oavsett hur väl du injusterar.

Steg 2: Välj rätt injusteringsventiler

Valet av ventiltyp beror på systemets utformning och krav:

Konventionella injusteringsventiler:

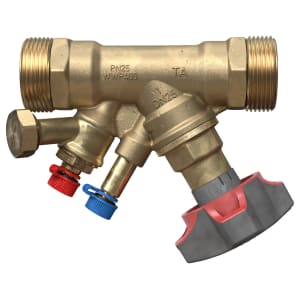

• STAD-ventiler från IMI TA för grundläggande injustering
• Förinställs manuellt till ett fast Kv-värde
• Passar system med relativt stabila tryckförhållanden
• Kostnadseffektivt för mindre installationer

Dynamiska injusteringsventiler:

• Kompenserar automatiskt för tryckförändringar
• Kombinationer som Danfoss ASVP/ASVM
• ASVP monteras på retur, ASVM på tillopp
• Kapillärrör mellan ventilerna känner av tryckskillnader
• Rekommenderas för större system med varierande belastning

Dimensionering: Välj ventilstorlek baserat på ledningsdimension och erforderligt flöde. En för liten ventil ger onödigt högt tryckfall, en för stor ger dålig reglerprecision.

Steg 3: Beräkna erforderligt flöde för varje radiator

För att kunna ställa in rätt Kv-värde måste du veta vilket flöde varje radiator behöver.

Formeln för flödesberäkning:

q = Φ / (c × Δt)

Där:

• q = flöde (l/s)
• Φ = radiatoreffekt (kW)
• c =vattnets specifika värmekapacitet (4,19 kJ/kg°C)
• Δt = temperaturdifferens tillopp-retur (°C)

Exempel: En radiator på 2000 W med systemtemperaturer 80/60°C:

q = 2,0 / (4,19 × 20) = 0,024 l/s = 86 l/h

Praktisk tips: Moderna CAD-program för VVS gör dessa beräkningar automatiskt, men det är viktigt att förstå principen. Kontrollera alltid att programmet använder rätt systemtemperaturer – en vanlig felkälla.

Steg 4: Beräkna och bestäm Kv-värde

När du känner till flödet och tillgängligt tryckfall kan du beräkna vilket Kv-värde ventilen ska ställas in på.

Formeln för Kv-värde:

Kv = q / √Δp

Där:

• Kv = ventilens flödeskoefficient
• q = flöde (m³/h)
• Δp = tryckfall över ventilen (bar)

Exempel från verkligheten: En radiator behöver 86 l/h (0,086 m³/h) och tillgängligt tryckfall är 0,02 bar:

Kv = 0,086 / √0,02 = 0,086 / 0,141 = 0,61

Ventilen ska alltså ställas in på Kv-värde 0,61.

Förenklat alternativ – använd nomogram:

IMI TA:s produktkatalog för STAD-ventiler innehåller praktiska nomogram. Här kan du direkt avläsa:

• Rätt Kv-värde utifrån tryckförlust och flöde
• Vilken ventilstorlek som behövs
• Antal varv ventilen ska vridas för att uppnå Kv-värdet

Detta är den metod de flesta erfarna VVS-tekniker använder i fält – snabbt, enkelt och tillförlitligt.

Steg 5: Montera injusteringsventilerna

Placering i systemet:

Injusteringsventiler monteras normalt på returledningen till varje radiator eller på returledningen för varje stam. Returmontering är att föredra eftersom det ger stabilare förhållanden och underlättar avluftning.

Monteringsanvisningar:

1. Stäng av systemet och tappa ur aktuell sektion
2. Rengör rören från smuts och spärrester innan montering
3. Kontrollera flödesriktning – pilen på ventilhuset ska peka i flödesriktningen
4. Montera med rätt verktyg – använd två rörtänger för att undvika vridning av rören
5. Tätning: Använd hampor och tätningsmedel eller O-ringar beroende på kopplingstyp
6. Lämna utrymme för mätinstrument – minst 5 × rördiametern rak sträcka före och efter ventilen

Praktisk tips från montaget: Märk varje ventil tydligt med dess position (t.ex. "RG2-R1" för radiator 1 på stam 2). Detta underlättar enormt vid felsökning senare. Jag använder själv sifferklistermärken som tål fukt.

Steg 6: Förbered systemet för injustering

Innan själva injusteringen kan börja måste systemet förberedas korrekt:

Viktiga förberedelser:

1. Ta bort alla termostatinsatser från radiatorventilerna – låt endast ventilhuset sitta kvar i fullt öppet läge
2. Lufta systemet noggrant – börja vid högsta punkten och arbeta dig nedåt
3. Kontrollera expansionskärl – korrekt förladdningstryck är avgörande
4. Kör systemet varmt – låt det stabilisera sig i minst 30 minuter
5. Dokumentera utgångsläget – anteckna temperaturer och tryck

Varför ta bort termostaterna? Injusteringen måste göras med maximalt flöde genom alla radiatorer. Om termostaterna stänger under injusteringen får du felaktiga värden och hela balanseringen blir fel.

Steg 7: Utför själva injusteringen

Nu är det dags för det praktiska arbetet. Injustering görs systematiskt från radiator till radiator.

Metodik steg för steg:

1. Börja längst från pannan – injustera den mest ogynnsamma radiatorn först
2. Ställ in beräknat Kv-värde genom att vrida ventilens inställningsspindel
3. Verifiera med mätning – använd mätuttag för tryck- och temperaturmätning
4. Kontrollera flödet – jämför uppmätt värde med beräknat
5. Justera vid behov – finjustera tills rätt flöde uppnås
6. Dokumentera inställningen – anteckna antal varv och Kv-värde

Arbeta dig systematiskt framåt mot pannan, radiator för radiator. Varje injustering påverkar förhållandena i resten av systemet, så tålamod är viktigt.

Praktisk tips för mätning: Använd en digital termometer med snabb respons. Kontakttermometrar på radiatorns yta ger ofta missvisande värden. Mät hellre i själva vattnet via mätuttagen.

Steg 8: Verifiera och finjustera

Efter grundinjusteringen är det dags att kontrollera resultatet:

Kontrollpunkter:

• Temperaturdifferens tillopp-retur ska vara likvärdig för alla radiatorer (normalt 10-20°C)
• Rumstemperaturer ska vara jämna i hela fastigheten
• Inga flödesljud från ventiler eller radiatorer
• Systemtrycket stabilt utan onormala variationer

Finjustering i praktiken:

Kör systemet i några dagar och låt brukarna rapportera eventuella problem. Små justeringar kan behövas baserat på verklig användning. En radiator i ett sovrumsfönster kan behöva något högre flöde än beräknat på grund av kallras.

Dokumentation: Skapa en injusteringsrapport med alla inställningar, mätvärden och eventuella avvikelser. Detta är ovärderligt vid framtida service.

Steg 9: Montera tillbaka termostatinsatser

När injusteringen är klar och verifierad:

1. Sätt tillbaka termostatinsatserna på alla radiatorventiler
2. Ställ in grundtemperatur enligt brukarens önskemål
3. Instruera brukaren om systemets funktion och underhåll
4. Märk ventilerna så att framtida servicetekniker ser att systemet är injusterat

Praktisk tips: Förklara för kunden att termostaterna nu kan användas för rumsvis temperaturreglering utan att balansen förstörs. Detta är en vanlig missuppfattning – många tror att termostaterna inte får användas efter injustering.

Steg 10: Uppföljning och underhåll

En korrekt injustering håller i många år, men viss uppföljning rekommenderas:

Årlig kontroll:

• Kontrollera att inga ventiler läcker
• Verifiera att systemtrycket är korrekt
• Lyssna efter ovanliga ljud som kan tyda på igensättning

Vid systemändringar:

• Byte av radiatorer kräver ny injustering av berörda kretsar
• Tillkommande radiatorer påverkar hela systemet
• Ändrad drifttemperatur kräver omberäkning

VVSOutlet i Sundbyberg har utbildade VVS-tekniker som kan hjälpa till med både nyinstallation och service av injusteringsventiler.

Vanliga misstag att undvika

Fel 1: Injustering med termostaterna på
Detta är det vanligaste felet. Resultatet blir en helt felaktig balansering som inte fungerar i verkligheten.

Fel 2: Glömma att lufta ordentligt
Luft i systemet ger felaktiga flödesmätningar och dålig värmeavgivning. Lufta alltid noggrant före och efter injustering.

Fel 3: Fel flödesriktning
Kontrollera alltid pilmarkeringen på ventilen. En felvänd ventil kan ge helt oväntade resultat.

Fel 4: För snabb injustering
Systemet behöver tid att stabilisera sig mellan justeringarna. Vänta minst 10-15 minuter mellan varje radiator.

Fel 5: Ingen dokumentation
Utan dokumentation av inställningarna blir framtida felsökning mycket svårare.

Fördelar med korrekt injustering

Ett väl injusterat system ger:

• Jämn värmefördelning i hela fastigheten
• Minskad energiförbrukning – ofta 10-15% lägre
• Bättre komfort utan kalla eller övertempererade rum
• Längre livslängd på komponenter genom stabila driftförhållanden
• Tystare drift utan flödesljud och termiska rörelser
• Snabbare uppvärmning när systemet startar

Investeringen i kvalitetsventiler och professionell injustering betalar sig snabbt genom lägre driftskostnader och ökad komfort.

Dynamiska system för framtiden

För större och mer komplexa system kan dynamiska injusteringsventiler vara ett bättre alternativ. Dessa kompenserar automatiskt för tryckförändringar i systemet och håller flödet konstant oavsett vad som händer i övriga delar av installationen.

En typisk installation med dynamiska ventiler använder en kombination där returventilen känner av tryckskillnaden mellan tillopp och retur via ett kapillärrör och justerar flödet automatiskt. Detta ger optimal funktion även när många termostatventiler stänger samtidigt.

Sammanfattning

Injustering av värmesystem är en grundläggande VVS-kompetens som kräver både teoretisk kunskap och praktisk erfarenhet. Genom att följa denna steg-för-steg-guide och använda kvalitetsventiler från ledande tillverkare som IMI TA kan du uppnå ett perfekt balanserat system.

Kom ihåg att tålamod och noggrannhet är nyckeln – en väl utförd injustering sparar energi och ger nöjda kunder i många år framöver. Ta dig tid att göra jobbet ordentligt från början, så slipper du återkommande serviceärenden.

Viktigt att tänka på innan du börjar

VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.

Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.

• Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
• Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
• Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.

Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.

Vanliga frågor om injusteringsventiler

Hur ofta behöver ett värmesystem injusteras om?
Ett korrekt injusterat system behöver normalt inte justeras om förrän vid större ändringar som byte av radiatorer eller tillkommande värmekretsar. Däremot bör en kontroll göras vart 5-10:e år för att säkerställa att ventilerna fortfarande fungerar korrekt och att inga läckage uppstått. Vid äldre installationer kan avlagringar i rören påverka flödet över tid.

Kan jag injustera systemet själv som husägare?
Grundläggande injustering av ett mindre villasystem kan en kunnig husägare utföra, men det kräver rätt mätinstrument och förståelse för beräkningarna. För större flerbostadshus eller kommersiella fastigheter rekommenderas alltid att anlita en utbildad VVS-tekniker. Felaktig injustering kan leda till sämre funktion än före justeringen.

Vad är skillnaden mellan injusteringsventil och termostatventil?
En injusteringsventil ställs in en gång till ett fast flöde och förändras sedan inte. En termostatventil öppnar och stänger automatiskt baserat på rumstemperaturen. Båda behövs i ett modernt system – injusteringsventilen för grundbalansering och termostatventilen för rumsvis temperaturreglering. De kompletterar varandra och ska inte ses som alternativ.

Varför blir vissa radiatorer kalla trots injustering?
Om radiatorer förblir kalla efter injustering kan det bero på flera faktorer: luft i systemet som inte luftats ut ordentligt, igensatta rör eller radiatorer, felaktig flödesriktning på ventiler, för svag cirkulationspump eller termostater som stängt av flödet. Kontrollera dessa punkter systematiskt för att hitta orsaken. Ibland kan även felaktiga beräkningar av erforderligt flöde vara problemet.
