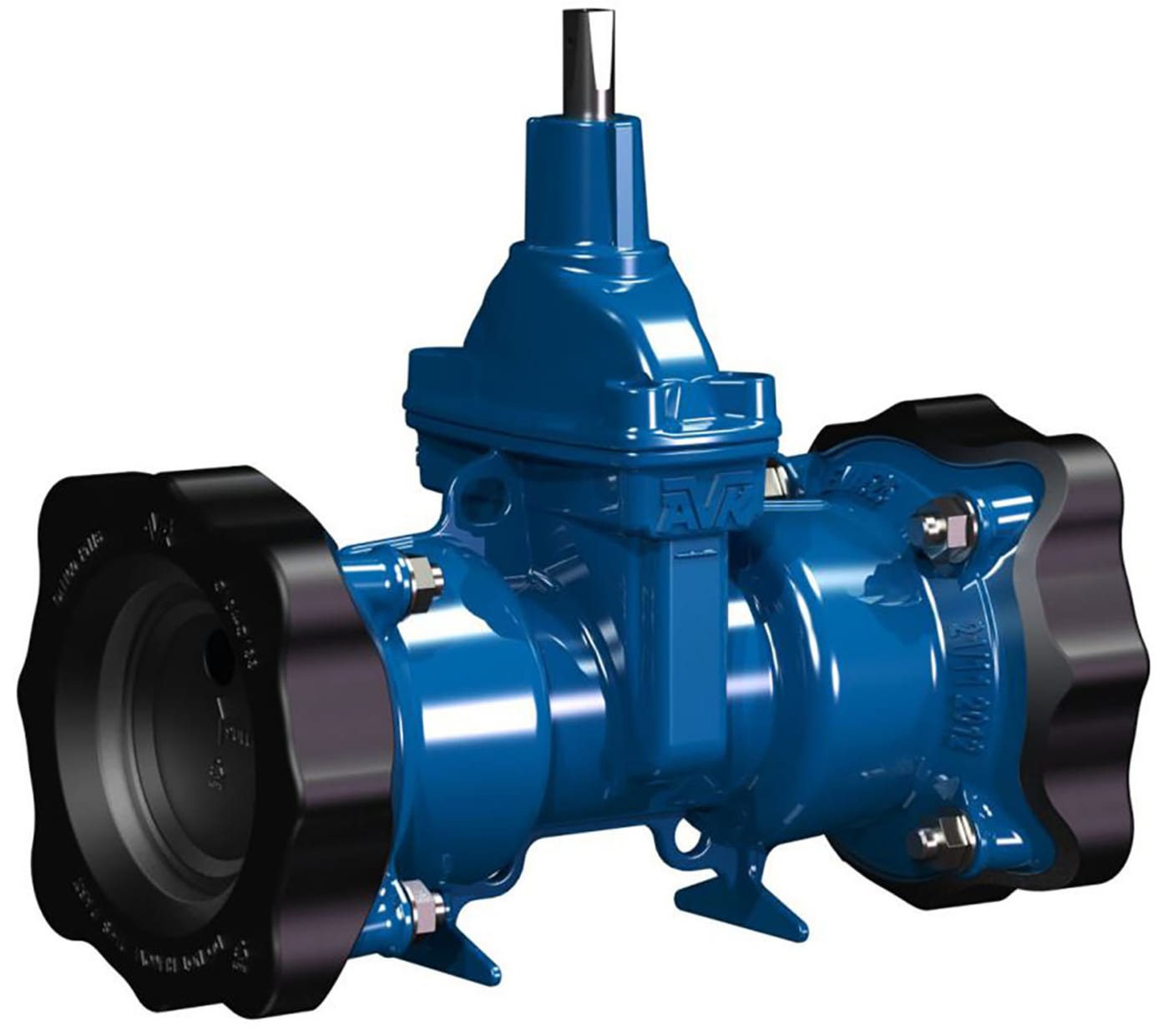

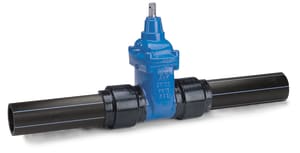

Kilslidsventiler — robust avstängning för stora dimensioner

Kilslidsventiler, även kallade slussventiler, är robusta avstängningsventiler som används främst i större rörsystem där pålitlig och säker avstängning är avgörande. Dessa ventiler är konstruerade för att hantera höga tryck och stora flöden, vilket gör dem till ett självklart val inom industri, fjärrvärme, VA-anläggningar och kommunala distributionssystem. I denna guide går vi igenom allt du behöver veta om kilslidsventiler – från funktion och konstruktion till installation och underhåll.

Vad är en kilslidsventil?

En kilslidsventil är en avstängningsventil där stängningsorganet består av en kilformad skiva (sliden) som rör sig vinkelrätt mot flödesriktningen. När ventilen öppnas lyfts kilen upp ur flödesvägen, vilket skapar en nästan rak genomströmning med minimalt tryckfall. Vid stängning pressas kilen ned mellan två tätningsytor, vilket ger en säker och tät avstängning.

Till skillnad från äldre skjutventiler med metalliska tätningsytor, använder moderna kilslidsventiler oftast gummitätningar eller belagda tätningsytor som ger överlägsen täthet. Konstruktionen gör att kilslidsventiler är särskilt lämpade för dimensioner från DN50 och uppåt, där de erbjuder både driftsäkerhet och lång livslängd.

Så fungerar en kilslidsventil

Kilslidsventilens funktion bygger på en enkel men effektiv princip. Genom att vrida på ventilens handhjul eller manöverorgan aktiveras en gängad spindel som lyfter eller sänker kilen. Konstruktionen kan vara antingen stigande spindel, där spindeln rör sig upp och ned synligt, eller icke-stigande spindel där spindeln roterar på plats.

Huvudkomponenter

Ventilhuset utgör ventilens kropp och är vanligtvis tillverkat av segjärn, rostfritt stål eller duktilt gjutjärn beroende på applikation. Materialet måste tåla både tryck och korrosion.

Kilen är det rörliga stängningsorganet som kan vara utförd som helgjuten kil, delad kil eller flexibel kil. Valet av kiltyp påverkar ventilens tätningsförmåga och flexibilitet.

Tätningsytorna finns både på kilen och i ventilhuset. Moderna ventiler har ofta gummibelagda ytor som ger utmärkt täthet även vid lägre manövreringskrafter.

Spindeln överför rörelsen från manöverorganet till kilen. Den är försedd med gängor och löper genom ventilens topp där den är lagrad och tätad.

Steg 1: Välj rätt kilslidsventil för din applikation

Innan installation måste du säkerställa att du valt rätt ventil för den specifika tillämpningen. Detta är avgörande för både funktion och livslängd.

Kontrollera dimensionen

Mät rörledningens dimension noggrant. Kilslidsventiler finns vanligtvis från DN50 upp till DN600 eller större. Ventilen ska matcha rörledningens dimension exakt för korrekt funktion.

Bedöm tryck och temperatur

Kontrollera systemets arbetstryck och temperatur. Varje ventil har ett specificerat PN-värde (nominellt tryck) som anger maximal tillåten arbetstryck. För fjärrvärmesystem krävs ofta PN16 eller PN25, medan dricksvattensystem kan klara sig med lägre tryckklasser.

Välj material

För dricksvatten välj ventiler godkända enligt gällande standarder. För fjärrvärme och industri kan segjärn eller duktilt gjutjärn vara lämpligt. I korrosiva miljöer kan rostfritt stål vara nödvändigt.

Bestäm manövertyp

Kilslidsventiler kan manövreras manuellt med handhjul, med växel för stora dimensioner, eller motoriserat för fjärrstyrning. Välj manövertyp baserat på tillgänglighet och automationsbehov.

Steg 2: Förbered installationsplatsen

En korrekt förberedd installationsplats är grunden för en problemfri installation och framtida drift.

Rengör rörsystemet

Innan installation ska rörsystemet vara rent från svetsrester, smuts och partiklar. Spola systemet om möjligt. Främmande partiklar kan skada tätningsytorna och försämra ventilens funktion.

Kontrollera rörjustering

Rörledningarna på båda sidor om ventilen måste vara korrekt justerade. Felaktig justering skapar spänningar i ventilhuset som kan leda till läckage eller skador. Använd vattenpass och mätverktyg för att säkerställa att rören är i linje.

Säkerställ tillräckligt utrymme

Planera för tillräckligt utrymme runt ventilen för framtida manövrering och underhåll. För ventiler med stigande spindel krävs extra höjd ovanför ventilen motsvarande spindelns rörelselängd.

Steg 3: Installera kilslidsventilen korrekt

Nu är det dags för själva installationen. Följ dessa steg noggrant för bästa resultat.

Kontrollera flödesriktningen

De flesta kilslidsventiler är märkta med en pil som visar korrekt flödesriktning. Även om många kilslidsventiler fungerar åt båda hållen, följ tillverkarens rekommendationer för optimal prestanda.

Montera ventilen i rätt läge

Kilslidsventiler installeras normalt med spindeln vertikalt uppåt. Detta förhindrar att smuts och sediment samlas i spindeltätningen. Installation med spindeln nedåt ska undvikas då detta kan leda till läckage och försvårat underhåll.

Använd rätt fogmetod

För flänsmontage: Kontrollera att flänsar och packning är rena. Använd korrekt packningsmaterial för applikationen. Dra åt flänsbultar korsvis i flera omgångar för jämn fördelning av trycket. Följ tillverkarens åtdragningsmoment.

För svetsmontage: Vissa kilslidsventiler levereras med svetsändar. Vid svetsning, skydda ventilens inre från svetssprut genom att hålla ventilen halvöppen. Låt ventilen svalna gradvis efter svetsning för att undvika spänningar.

För gängade anslutningar: Använd lämpligt tätmedel eller PTFE-tejp på gängor. Dra åt med lämpligt verktyg utan att överbelasta gängorna.

Steg 4: Provtryck och kontroll

Efter installation måste ventilen och systemet testas innan idrifttagning.

Genomför trycktestning

Fyll systemet gradvis och lufta noggrant. Öka trycket stegvis till arbetstryck och därefter till provtryck enligt gällande normer (vanligtvis 1,5 gånger arbetstrycket). Kontrollera alla anslutningar och ventilhuset för läckage.

Kontrollera manöverfunktionen

Manövrera ventilen från helt öppen till helt stängd position flera gånger. Rörelsen ska vara jämn utan hackighet eller ovanligt högt motstånd. För ventiler med handhjul, räkna antalet varv från öppet till stängt läge och dokumentera detta.

Verifiera täthet

Med ventilen i stängt läge, kontrollera att den tätar mot fullt arbetstryck. En viss minimal läckage kan accepteras beroende på ventilklass, men kontrollera tillverkarens specifikationer.

Steg 5: Märkning och dokumentation

Korrekt märkning och dokumentation underlättar framtida drift och underhåll avsevärt.

Märk ventilen

Märk varje ventil med ett unikt ID-nummer som kopplas till systemritningar. Ange även funktion (t.ex. "Huvudavstängning fjärrvärme") om detta inte framgår av ritningar.

Dokumentera installationen

Notera ventilens fabrikat, modell, dimension, och installationsdatum. Dokumentera provtryckningsresultat och eventuella avvikelser. Denna information är ovärderlig vid framtida underhåll.

Uppdatera systemritningar

Se till att ventilens position och specifikation finns med i uppdaterade VA- och VVS-ritningar. Detta är särskilt viktigt i större anläggningar.

Steg 6: Idrifttagning och injustering

När ventilen är installerad och testad kan systemet tas i drift.

Öppna ventilen gradvis

Vid första idrifttagningen, öppna kilslidsventilen långsamt för att undvika tryckstötar (vattenslag) i systemet. Detta är särskilt viktigt i större system med höga flödeshastigheter.

Kontrollera driftförhållanden

Övervaka systemet under de första drifttimmarna. Lyssna efter ovanliga ljud och kontrollera temperaturutveckling. Onormala vibrationer eller ljud kan indikera kavitation eller felaktig installation.

Justera vid behov

Om systemet kräver flödesreglering, notera att kilslidsventiler inte är avsedda för strypning. För reglering av flöde ska separata reglerventiler användas. Kilslidsventiler ska användas antingen helt öppna eller helt stängda.

Steg 7: Planera underhållsprogram

Ett förebyggande underhållsprogram förlänger ventilens livslängd och säkerställer pålitlig drift.

Regelbunden inspektion

Inspektera ventiler minst årligen, oftare i kritiska system. Kontrollera för yttre läckage vid spindeltätning och flänsar. Kontrollera att manöverorgan är intakta och fungerar smidigt.

Manövrera ventiler periodiskt

Ventiler som sällan används bör manövreras helt minst en gång per år för att förhindra att de fastnar. Detta är särskilt viktigt för reserv- och nödavstängningsventiler.

Smörjning

Vissa kilslidsventiler kräver periodisk smörjning av spindel och gängor. Följ tillverkarens rekommendationer gällande smörjtyp och intervall. AVK-ventiler är ofta konstruerade med minimalt smörjbehov tack vare moderna material.

Byt förslitningsdelar

Spindeltätningar och packningar har begränsad livslängd. Planera för utbyte enligt tillverkarens rekommendationer eller vid tecken på läckage. Många ventiler kan packas om utan att tas ur drift genom att använda packboxverktyg.

Vanliga tillämpningar för kilslidsventiler

Kilslidsventiler används i många olika VVS- och VA-applikationer där robust avstängning krävs.

Fjärrvärmesystem

I fjärrvärmenät används kilslidsventiler för huvudavstängning vid värmecentraler och större förgreningspunkter. De kompletterar ofta returventiler och andra reglerkomponenter. Ventilerna måste klara höga temperaturer (upp till 120°C) och tryck.

Dricksvattenförsörjning

I kommunala vattenverk och distributionsnät är kilslidsventiler standard för huvudledningar. De ger säker avstängning vid underhåll och reparationer. Ventiler för dricksvatten måste vara godkända enligt gällande hygienstandard.

Spillvattensystem

För större spillvattensystem används kilslidsventiler där pålitlig avstängning krävs. Ventilerna måste då ofta klara av partiklar och fibrer i mediet.

Industrisystem

I processindustri används kilslidsventiler för olika medier – från vatten och ånga till kemikalier. Materialval och tätningar anpassas efter specifikt medium.

Felsökning och problemlösning

Även välinstallerade kilslidsventiler kan utveckla problem över tid. Här är vanliga problem och lösningar.

Läckage vid spindel

Orsak: Sliten spindeltätning eller packbox.
Åtgärd: Dra åt packboxmutter försiktigt. Om läckaget fortsätter, byt spindeltätning. Detta kan ofta göras under tryck med rätt verktyg.

Ventilen går trögt att manövrera

Orsak: Korrosion, smuts i gängor, eller uttorkad smörjning.
Åtgärd: Smörj spindelgängor enligt tillverkarens anvisningar. Om problemet kvarstår kan ventilen behöva demonteras för rengöring.

Läckage genom ventilen i stängt läge

Orsak: Skadade tätningsytor, främmande partiklar, eller felaktig installation.
Åtgärd: Kontrollera att ventilen är helt stängd. Om läckaget kvarstår kan tätningsytorna vara skadade och ventilen behöver renoveras eller bytas.

Ventilen fastnar

Orsak: Långvarig stillestånd, korrosion, eller sedimentansamling.
Åtgärd: Försök manövrera försiktigt fram och tillbaka. Använd inte övervåld som kan skada spindeln. Vid ihållande problem, demontera och rengör ventilen.

Varför välja kvalitetsventiler från etablerade tillverkare

När du investerar i kilslidsventiler för kritiska system lönar det sig att välja produkter från beprövade tillverkare. AVK är ett ledande varumärke inom ventilteknik med lång erfarenhet av robusta lösningar för VA- och VVS-applikationer. Deras kilslidsventiler är konstruerade för lång livslängd och minimal underhållsbehov, vilket minskar totalkostnaden över ventilens livstid.

Kvalitetsventiler kännetecknas av:

• Noggrann tillverkning med täta toleranser
• Beprövade material anpassade för applikationen
• Tillgång till reservdelar även många år efter installation
• Teknisk support och dokumentation
• Certifieringar och godkännanden enligt gällande standarder

Praktiska tips för VVS-installatören

Baserat på erfarenhet från fältinstallationer, här är några extra tips som underlättar arbetet med kilslidsventiler:

Förvara ventiler korrekt före installation. Håll ventiler i originalförpackning tills montering. Skydda anslutningar mot smuts med medföljande skyddskåpor.

Använd rätt verktyg. Investera i kvalitetsverktyg för flänsmontage och packning. Momentnycklar säkerställer korrekt åtdragning utan risk för skador.

Tänk på tillgänglighet. Placera ventiler så att de är åtkomliga för manövrering och underhåll. Undvik att installera ventiler tätt intill väggar eller i trånga utrymmen.

Dokumentera från start. Ta foton av installationen innan rör och ventiler isoleras. Detta underlättar framtida felsökning.

Planera för expansion. I system med temperaturvariationer, säkerställ att rörsystemet har tillräcklig flexibilitet eller expansionsfogar så att ventilen inte utsätts för onödiga spänningar.

Isolera korrekt. När ventiler i fjärrvärmesystem isoleras, se till att manöverorgan förblir åtkomliga. Använd avtagbar isolering runt ventilkroppen.

Sammanfattning

Kilslidsventiler är pålitliga arbetshästar i moderna VVS-system där robust avstängning krävs. Genom att följa denna guide – från korrekt val och installation till regelbundet underhåll – säkerställer du optimal funktion och lång livslängd för dina ventilinstallationer.

Kom ihåg att investera i kvalitetsventiler från beprövade tillverkare, dokumentera noggrant, och etablera rutiner för förebyggande underhåll. Detta minimerar risken för driftstopp och kostsamma reparationer.

För professionell rådgivning och ett komplett sortiment av kilslidsventiler och andra VVS-komponenter, besök VVSOutlet i Sundbyberg där kunnig personal hjälper dig att hitta rätt lösning för ditt projekt.

Viktigt att tänka på innan du börjar

VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.

Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.

• Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
• Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
• Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.

Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.

Vanliga frågor om kilslidsventiler

Vad är skillnaden mellan en kilslidsventil och en kulventil?

Kilslidsventiler och kulventiler är båda avstängningsventiler men fungerar på olika sätt. I en kilslidsventil rör sig en kilformad skiva vinkelrätt mot flödet, medan en kulventil har en roterande kula med genomgående hål. Kilslidsventiler är bättre lämpade för större dimensioner (DN50 och uppåt) och ger lägre tryckfall i helt öppen position. Kulventiler är snabbare att manövrera (90 graders vridning) och mer kompakta, vilket gör dem lämpliga för mindre dimensioner och applikationer där snabb avstängning krävs.

Kan kilslidsventiler användas för flödesreglering?

Nej, kilslidsventiler är konstruerade för avstängning och ska användas antingen helt öppna eller helt stängda. Vid delvis öppen position utsätts tätningsytorna för erosion från det strömmande mediet, vilket snabbt försämrar ventilens tätningsförmåga. Dessutom kan delvis stängd kilslidsventil orsaka turbulens, vibrationer och kavitation. För flödesreglering ska separata reglerventiler eller returventiler med injusteringsmöjlighet användas.

Hur ofta behöver kilslidsventiler underhållas?

Underhållsintervallet beror på applikation och driftförhållanden. För kritiska system rekommenderas årlig inspektion med kontroll av yttre läckage och manöverfunktion. Ventiler som sällan används bör manövreras minst en gång per år för att förhindra att de fastnar. Spindeltätningar kan behöva bytas vart 5-10 år beroende på användningsfrekvens och medium. I korrosiva miljöer eller system med höga temperaturer kan tätare underhållsintervall krävas. Följ alltid tillverkarens rekommendationer för specifika produkter.

Vilken dimension kilslidsventil behöver jag för mitt system?

Kilslidsventilens dimension ska matcha rörledningens dimension exakt. Mät den befintliga rörledningen eller kontrollera systemritningar för korrekt dimension. Kilslidsventiler används vanligtvis från DN50 och uppåt – för mindre dimensioner är ofta kulventiler eller andra ventiltyper mer lämpliga. Förutom dimension måste du också välja rätt trycklass (PN-värde) baserat på systemets arbetstryck. För fjärrvärmesystem krävs ofta PN16 eller PN25, medan kallvattensystem kan klara sig med lägre tryckklasser. Kontakta gärna VVSOutlet för hjälp med dimensionering av din specifika applikation.
