Kulventiler — typer, material och rätt val för din VVS-installation

En kulventil är en av de mest tillförlitliga och vanligaste avstängningsventilerna inom VVS-installationer. Med en enkel vridrörelse på 90 grader kan du snabbt stänga av eller öppna vattenflödet, vilket gör kulventilen till ett förstahandsval för både professionella installatörer och hemmafixare. I denna guide går vi igenom allt från grundläggande funktion och olika typer till material, dimensionering och praktiska installationstips baserade på yrkeserfarenhet.

Vad är en kulventil och hur fungerar den?

En kulventil är en avstängningsventil som använder en roterande kula med ett genomgående hål för att reglera vattenflödet. När kulans hål är i linje med rörets riktning flödar vattnet fritt, och när handtaget vrids 90 grader blockerar kulan helt vattenflödet. Denna enkla men effektiva konstruktion gör kulventilen till en av de mest driftsäkra lösningarna på marknaden.

Till skillnad från äldre skjutventiler med metalliska tätande ytor, använder moderna kulventiler oftast PTFE-tätningar (teflon) som ger utmärkt täthet och lång livslängd. Konstruktionen minimerar risken för att ventilen kärvar, vilket var ett vanligt problem med äldre ventiltyper.

Grundläggande komponenter i en kulventil

En kulventil består av flera viktiga delar som tillsammans skapar en pålitlig avstängningsfunktion:

Ventilhuset utgör själva kroppen och tillverkas vanligtvis i mässing, rostfritt stål eller mässing med förkromad eller förnickad yta. Huset måste tåla både arbetstryck och temperatur i systemet.

Kulan är den roterande komponenten med ett genomgående hål. Den tillverkas ofta i kromad mässing eller rostfritt stål och poleras för att ge bästa möjliga tätning mot tätningsringarna.

Tätningsringar sitter runt kulan och säkerställer att inget vatten läcker förbi. Moderna ventiler använder PTFE eller andra högkvalitativa polymerer som tål både höga temperaturer och kemisk påverkan.

Spindeln förbinder handtaget med kulan och överför vridmomentet. Den är försedd med O-ringar för att förhindra läckage utåt.

Handtaget ger användaren möjlighet att snabbt vrida ventilen mellan öppet och stängt läge. Handtagets position visar tydligt ventilens status – i linje med röret betyder öppet, tvärs över betyder stängt.

Olika typer av kulventiler för VVS-installationer

Kulventiler finns i flera varianter anpassade för olika användningsområden och installationskrav. Att välja rätt typ är avgörande för både funktion och livslängd.

Helgenomsläppliga kulventiler (full bore)

En helgenomsläpplig kulventil har ett hål genom kulan som är lika stort som rörets innerdiameter. Detta ger minimalt tryckfall och gör denna typ idealisk för huvudledningar där maximalt flöde är viktigt.

I praktiken används helgenomsläppliga kulventiler ofta vid avstängning av hela fastigheter eller större system. De är också att föredra när man behöver kunna rensa ledningar med pigrensning, eftersom det inte finns någon förträngning i ventilen.

Reducerade kulventiler (reduced bore)

Reducerade kulventiler har en mindre öppning genom kulan än rörets dimension. Detta ger ett visst tryckfall men gör ventilen kompaktare och mer ekonomisk. För de flesta tappvattensystem och radiatoranslutningar är detta helt tillräckligt.

Tryckfallet är sällan ett problem i normala villasystem, och den reducerade konstruktionen gör ventilen lättare att manövrera. Många installatörer väljer reducerade kulventiler för kostnadseffektivitet utan att kompromissa med funktionen.

Trevägkulventiler

En trevägkulventil har tre anslutningar och kan användas för att blanda eller fördela flöden. Kulan har en L- eller T-formad passage som styr vattnet mellan de olika anslutningarna.

Dessa ventiler används ofta i värmesystem för att styra flöden mellan olika kretsar eller för att blanda varmt och kallt vatten. De kräver noggrann planering vid installation för att säkerställa korrekt flödesriktning.

Kulventiler med dränering

Vissa kulventiler är utrustade med en dräneringsfunktion som gör det möjligt att tappa ur vattnet från ledningen nedströms ventilen. Detta är särskilt användbart vid utomhuskranar och i system som behöver tömmas vintertid.

Dräneringen aktiveras automatiskt när ventilen stängs, eller kan styras med en separat skruv. Detta förhindrar frostskador och gör underhåll enklare.

Material och kvalitet – vad ska du välja?

Materialvalet i en kulventil påverkar både prestanda, livslängd och lämplighet för olika installationer. Här är de vanligaste materialen och deras egenskaper.

Mässing – det klassiska valet

Mässing är det absolut vanligaste materialet för kulventiler i VVS-installationer. En kulventil i mässing erbjuder utmärkt korrosionsbeständighet, god bearbetbarhet och lång livslängd till ett rimligt pris.

Mässingslegeringen innehåller vanligtvis 58-60% koppar och resten zink, vilket ger en bra balans mellan hållfasthet och bearbetbarhet. Högkvalitativa ventiler använder blyfri mässing för att uppfylla moderna dricksvattenkrav.

Praktisk erfarenhet: Vid installation i dricksvattensystem, kontrollera alltid att ventilen är godkänd för dricksvatten. Äldre mässingsventiler kan innehålla bly som kan laka ut i vattnet. Altech, som är ett ledande varumärke inom VVS-armatur, erbjuder ett brett sortiment av dricksvattengodkända kulventiler i högkvalitativ mässing.

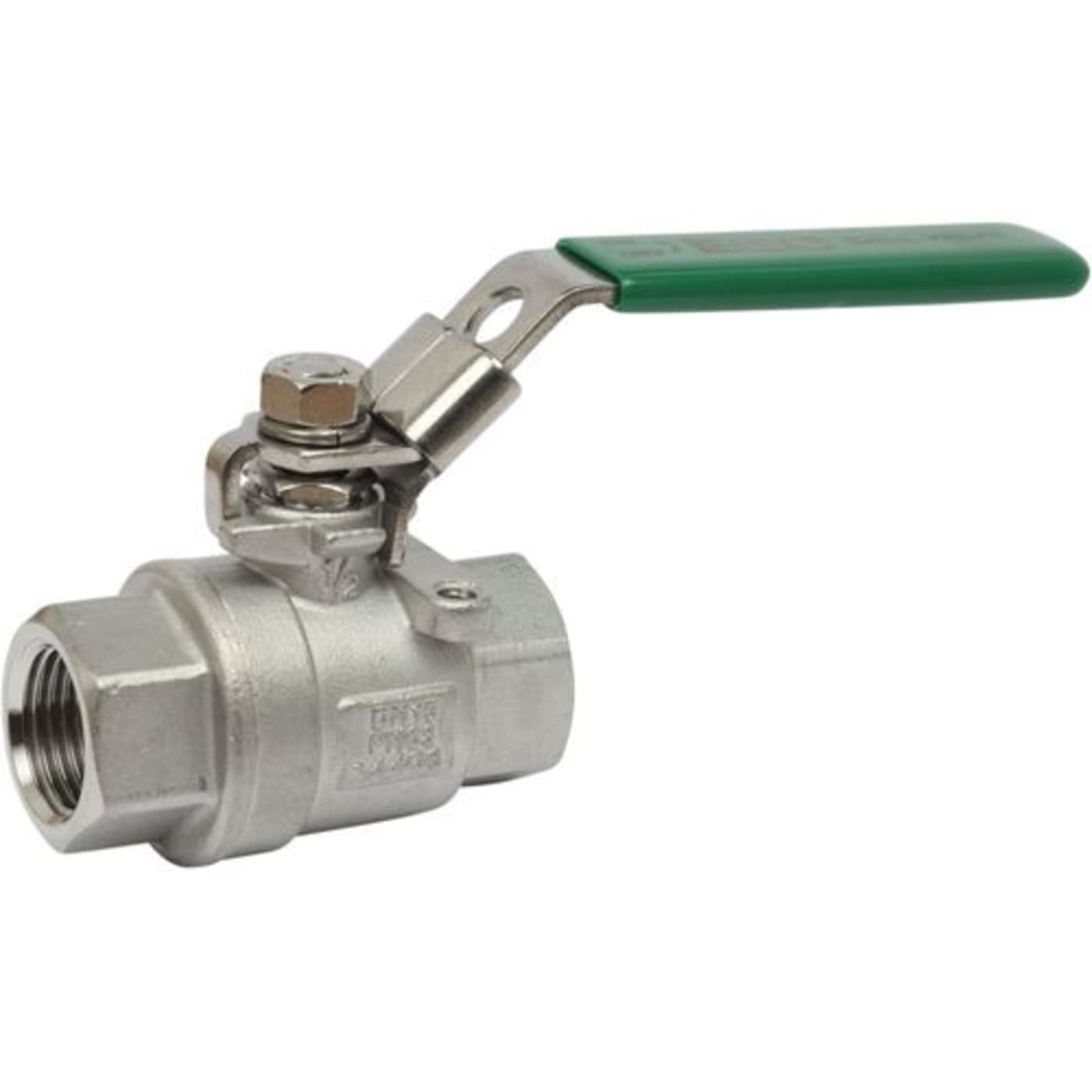

Rostfritt stål för krävande miljöer

Kulventiler i rostfritt stål (AISI 316 eller 304) används där extra hög korrosionsbeständighet krävs. Detta kan vara i kust- och industrimiljöer, eller i system med aggressivt vatten.

Rostfritt stål är dyrare än mässing men ger överlägsen livslängd i tuffa miljöer. Materialet påverkas inte av zinkutfällningar eller selektiv korrosion som kan drabba mässing under vissa förhållanden.

Förkromade och förnicklade ytor

Många kulventiler har en förkromad eller förnickad ytbehandling som ger både estetiska och funktionella fördelar. Den hårda ytan skyddar mot repor och slitage, samtidigt som den ger en tilltalande finish för synliga installationer.

För kulventiler som monteras under diskbänkar eller bakom tvättmaskiner räcker ofta obehandlad mässing, medan synliga installationer gynnas av en ytbehandling.

PTFE och andra tätningsematerial

Tätningsringarna i moderna kulventiler tillverkas nästan uteslutande av PTFE (polytetrafluoreten), känt under varumärket Teflon. Detta material har exceptionella egenskaper:

• Tål temperaturer från -200°C till +260°C
• Extremt låg friktion som gör ventilen lätt att manövrera
• Kemiskt inert och påverkas inte av de flesta ämnen
• Långvarig täthet utan underhåll

Vissa högpresterande ventiler använder förstärkta PTFE-blandningar med glasfiber eller grafit för ännu bättre prestanda vid höga temperaturer och tryck.

Dimensionering och anslutningar

Att välja rätt dimension och anslutningstyp är avgörande för en fungerande installation. Här går vi igenom de vanligaste alternativen och när de används.

Standarddimensioner för kulventiler

Kulventiler tillverkas i ett brett spektrum av dimensioner från 1/4" upp till flera tum för industriella tillämpningar. I vanliga VVS-installationer är följande dimensioner mest förekommande:

1/2" (15 mm) är standarddimensionen för tappvattensystem i bostäder. Denna storlek används för anslutning av tvättmaskiner, diskmaskiner, toaletter och andra sanitära installationer.

3/4" (20 mm) används ofta för huvudledningar i mindre fastigheter och för anslutning av varmvattenberedare. Den ger högre kapacitet än 1/2" utan att bli ohanterlig.

1" (25 mm) och större används för huvudledningar i flerbostadshus, industrilokaler och andra installationer med höga flödeskrav.

Gängade anslutningar

Invändig gänga (IG) är den vanligaste anslutningstypen för kulventiler i mindre dimensioner. Ventilen skruvas direkt på ett rör med utvändig gänga eller via en nippel.

Utvändig gänga (UG) används när ventilen ska anslutas till en koppling eller armatur med invändig gänga. Vissa ventiler har kombinationer som IG/UG för flexibel installation.

Installationstips: Använd alltid hampatråd eller PTFE-tejp på gängorna, men var försiktig med mängden. För mycket tätmaterial kan spräcka ventilhuset när du drar åt anslutningen. Tre till fyra varv PTFE-tejp i gängriktningen är oftast tillräckligt.

Lödanslutningar

Kulventiler med lödändar är vanliga i kopparrörssystem. De ger en permanent och mycket säker anslutning när de installeras korrekt. Lödventiler finns både med hård- och mjuklödändar.

Vid lödning av kulventiler är det viktigt att demontera alla plastdetaljer som kan skadas av värmen. Vissa ventiler har en konstruktion som tillåter lödning på plats, men det är alltid säkrast att ta ur kulan och tätningarna först.

Press- och skruvkopplingar

Moderna installationer använder ofta press- eller skruvkopplingar som ger snabb och säker montage utan lödning. Dessa system kräver specialverktyg men sparar tid och eliminerar risken för brandskador vid installation.

Kulventiler med presskopplingar är särskilt populära i renoveringar där man vill minimera störningar och brandrisker. Systemen är godkända för både tappvatten och värme.

Installation och montering – steg för steg

Korrekt installation är avgörande för att kulventilen ska fungera tillförlitligt under hela sin livslängd. Här följer praktiska råd baserade på yrkeserfarenhet.

Förberedelser innan installation

Innan du börjar installera en kulventil, stäng alltid av vattnet och tappa ur ledningarna. Kontrollera att ventilen är rätt dimensionerad och godkänd för det aktuella användningsområdet.

Inspektera ventilen för transportskador och kontrollera att handtaget går lätt att vrida. Öppna och stäng ventilen några gånger för att säkerställa att mekanismen fungerar smidigt.

Rengör rörändar och gängor från smuts, gamla tätningsrester och grader. En ren anslutning är grunden för en tät installation.

Montering av gängade kulventiler

När du monterar en kulventil med gängade anslutningar, följ dessa steg:

1. Linda PTFE-tejp eller applicera hampatråd med tätpasta i gängriktningen (medsols när du tittar mot gängan)
2. Skruva ventilen för hand så långt det går
3. Använd en skiftnyckel för att dra åt ytterligare 1-1,5 varv
4. Undvik att överdra – känn efter när motståndet ökar markant
5. Håll emot ventilhuset med en andra nyckel för att undvika vridning av anslutande rör

Varning från verkligheten: Många läckage uppstår för att ventiler dras åt för hårt, vilket spräcker huset eller förvränger tätningarna. Mässing är relativt mjukt och tål inte obegränsad kraft. Känn efter och var försiktig, särskilt med mindre dimensioner.

Lödning av kulventiler

Vid lödning av kulventiler i kopparrörssystem:

1. Ta ur kulan och tätningarna om konstruktionen tillåter det (spara alla delar organiserat)
2. Rengör lödändarna med stålull eller rörborste tills de är blanka
3. Applicera flussmedel jämnt på både rör och lödände
4. Sätt ihop och värm jämnt runt hela fogen
5. Mata in lod när metallen har rätt temperatur – lodet ska smälta av värmen i röret, inte från lågan
6. Låt svalna helt innan du monterar tillbaka kulan och tätningarna
7. Spola systemet noggrant för att avlägsna flussrester

Kontroll efter installation

När ventilen är monterad, utför alltid dessa kontroller:

• Öppna vattnet gradvis och kontrollera alla anslutningar för läckage
• Vrid ventilen mellan öppet och stängt flera gånger för att kontrollera funktionen
• Kontrollera att handtaget sitter stadigt och att det tydligt visar ventilens läge
• Lyssna efter ovanliga ljud som kan tyda på kavitation eller felaktig installation

Användningsområden för kulventiler

Kulventiler används i praktiskt taget alla typer av VVS-installationer tack vare sin tillförlitlighet och mångsidighet.

Tappvattensystem

I tappvattensystem är kulventiler det självklara valet för avstängning av enskilda punkter. De installeras typiskt:

• Under diskbänkar för att kunna stänga av blandare vid service
• Bakom tvättmaskiner och diskmaskiner för enkel frånkoppling
• Vid toaletter för avstängning vid byte av cistern eller spolventil
• Vid varmvattenberedare för service och underhåll
• Som huvudavstängning för lägenheter och villor

Den snabba 90-graders manövreringen gör kulventiler särskilt lämpliga för nödsituationer där snabb avstängning krävs.

Värmesystem

I värmesystem används kulventiler för:

• Avstängning av radiatorer för byte eller underhåll
• Gruppavstängning av värmekretsar
• Service av cirkulationspumpar och expansionskärl
• Tömning och påfyllning av system

För värmesystem är det viktigt att välja kulventiler dimensionerade för högre temperaturer (upp till 110-120°C) och tryck.

Industri och specialapplikationer

Inom industrin används kulventiler för mer krävande applikationer:

• Kemiska processer med aggressiva medier
• Högtryckssystem upp till 40-50 bar
• Livsmedelsproduktion med höga hygienkrav
• Pneumatiska system för tryckluft

För dessa tillämpningar krävs ofta specialventiler i rostfritt stål eller med särskilda certifieringar.

Underhåll och felsökning

Kulventiler är i regel mycket underhållsfria, men vissa problem kan uppstå över tid. Här är vanliga symptom och lösningar.

Ventilen läcker vid spindeln

Om vatten sipprar fram vid spindeln när ventilen är öppen kan O-ringarna behöva bytas. Detta är ett relativt enkelt underhåll:

1. Stäng av vattnet och öppna ventilen helt
2. Skruva loss den övre delen av ventilhuset
3. Byt O-ringarna mot nya i rätt dimension
4. Montera tillbaka och dra åt försiktigt

Använd alltid O-ringar av rätt material – EPDM för vatten och värme, NBR för vissa specialapplikationer.

Ventilen läcker i stängt läge

Om ventilen inte tätar ordentligt när den är stängd kan tätningsringarna runt kulan vara slitna. Detta kräver oftast byte av ventilen, men i vissa fall kan tätningarna bytas:

1. Stäng av och tappa ur systemet
2. Demontera ventilen
3. Ta ur kulan och inspektera tätningsringarna
4. Byt tätningar om de är tillgängliga som reservdelar
5. Kontrollera att kulan inte är repad eller skadat

Praktisk erfarenhet: I många fall är det mer kostnadseffektivt att byta hela ventilen än att försöka reparera den, särskilt för mindre dimensioner. Reservdelar kan vara svåra att få tag på och arbetstiden överstiger ofta kostnaden för en ny ventil.

Ventilen är svår att vrida

Om handtaget går trögt kan detta bero på:

• Avlagringar på kulan eller i ventilhuset (vanligt i hårt vatten)
• Uttorkade tätningar (kan hända i ventiler som sällan används)
• Korrosion eller zinkutfällningar

Lösningar:

1. Försök att öppna och stänga ventilen flera gånger för att lösa upp avlagringar
2. Om ventilen fortfarande går trögt, överväg byte
3. Förebygg genom att manövrera sällan använda ventiler regelbundet

Förebyggande underhåll

För att maximera livslängden på dina kulventiler:

• Manövrera alla ventiler minst en gång per år, även de som normalt står öppna
• Kontrollera regelbundet för läckage, särskilt efter frostperioder
• Märk upp ventiler tydligt så att rätt ventil stängs vid service
• Dokumentera var kulventiler sitter i fastigheten för framtida referens

Köpguide – vad ska du tänka på?

När du ska köpa kulventiler finns det flera faktorer att överväga för att göra rätt val.

Kvalitet och certifieringar

Välj alltid kulventiler från välrenommerade tillverkare med relevanta certifieringar. För dricksvattensystem krävs godkännande enligt svenska och europeiska standarder.

Altech erbjuder ett komplett sortiment av certifierade kulventiler för alla tänkbara VVS-applikationer. Deras produkter genomgår rigorösa tester för att säkerställa kvalitet och säkerhet.

Tryck- och temperaturklassning

Kontrollera att ventilen är dimensionerad för systemets arbetstryck och temperatur. Vanliga klassningar är:

• PN10 (10 bar) – tillräckligt för de flesta tappvattensystem
• PN16 (16 bar) – standard för värmesystem och högre tryck
• PN25-40 – för industri och specialapplikationer

Temperaturklassningen anges ofta som -20°C till +120°C för standard VVS-ventiler.

Garanti och support

Välj produkter med bra garanti och tillgång till reservdelar. Detta är särskilt viktigt för större installationer där ett ventilfel kan få stora konsekvenser.

På VVSOutlet i Sundbyberg finns utbildade VVS-tekniker som kan hjälpa dig välja rätt kulventil för din specifika applikation. De kan också ge råd om installation och underhåll baserat på lång yrkeserfarenhet.

Pris kontra kvalitet

Det kan vara frestande att välja de billigaste ventilerna, men kom ihåg att en kulventil ofta sitter kvar i decennier. En högkvalitativ ventil som kostar några hundralappar mer kan spara tusentals kronor i framtida reparationer och vattenskador.

Prioritera kvalitet för kritiska positioner som huvudavstängningar och svåråtkomliga installationer. För enkla punkter som under diskbänkar kan standardkvalitet vara tillräcklig.

Jämförelse med andra ventiltyper

För att förstå när kulventiler är det bästa valet är det värdefullt att jämföra med andra vanliga ventiltyper.

Kulventil kontra skjutventil

Skjutventilen är en äldre typ av avstängningsventil som fortfarande finns i många äldre installationer. Den har en klaff som stänger och tätande ytor av metall. Skjutventilen är mycket driftsäker och kärvar sällan, men har några nackdelar jämfört med kulventiler:

• Långsammare att stänga (kräver flera varv)
• Större tryckfall i öppet läge
• Svårare att se om ventilen är öppen eller stängd
• Tätningen kan försämras över tid

Kulventiler har i stort sett ersatt skjutventiler i nyinstallationer tack vare bättre prestanda och enklare manövrering.

Kulventil kontra konventionsventil

Konventionsventiler (också kallade avstängningsventiler eller stoppventiler) används främst för flödesreglering snarare än enbart avstängning. De har:

• Bättre möjlighet till strypning och flödesreglering
• Högre tryckfall
• Mer komplexa inre delar som kan kräva underhåll
• Långsammare manövrering

Kulventiler är bättre för ren on/off-funktion, medan konventionsventiler föredras när flödet behöver regleras stegvis.

Kulventil kontra backventil

Backventiler (även kallade checkventiler eller returventiler) har en helt annan funktion – de tillåter flöde endast i en riktning. De används ofta tillsammans med kulventiler i system där backflöde måste förhindras.

En kulventil kan aldrig ersätta en backventil och vice versa – de har olika syften i installationen.

Framtida trender och utveckling

VVS-branschen utvecklas ständigt och kulventiler är inget undantag. Här är några trender att hålla utkik efter:

Smarta kulventiler

Motoriserade kulventiler med fjärrstyrning och övervakning blir allt vanligare i moderna byggnader. Dessa kan integreras i smarta hemsystem för:

• Automatisk läckagedetektering och avstängning
• Fjärrstyrning via app
• Schemalagd avstängning (till exempel när ingen är hemma)
• Integrering med andra smarta VVS-komponenter

Miljövänliga material

Utvecklingen går mot ännu mer miljövänliga material och produktionsmetoder. Blyfria legeringar blir standard och återvinningsbara material prioriteras.

Förbättrade tätningar

Nya generationer av tätningsematerial ger ännu längre livslängd och bättre prestanda vid extrema temperaturer och tryck. Vissa tillverkare utvecklar självsmörjande tätningar som aldrig behöver underhåll.

Sammanfattning och rekommendationer

Kulventiler är en grundläggande komponent i moderna VVS-installationer och erbjuder tillförlitlig avstängning med minimal underhållsbehov. Genom att välja rätt typ, dimension och material för din specifika applikation säkerställer du en långvarig och problemfri installation.

Viktiga punkter att komma ihåg:

• Välj helgenomsläppliga kulventiler för huvudledningar och reducerade för mindre kritiska punkter
• Mässing är standardvalet för de flesta VVS-installationer, rostfritt stål för krävande miljöer
• Kontrollera alltid certifieringar för dricksvatten och rätt tryck-/temperaturklassning
• Installera enligt tillverkarens anvisningar och överdra inte gängade anslutningar
• Utför regelbundet förebyggande underhåll genom att manövrera ventilerna

För professionell rådgivning och högkvalitativa kulventiler från ledande tillverkare som Altech, besök VVSOutlet i Sundbyberg där utbildade VVS-tekniker kan hjälpa dig hitta rätt lösning för just din installation.

Viktigt att tänka på innan du börjar

VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.

Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.

• Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
• Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
• Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.

Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.

Vanliga frågor om kulventiler

Hur länge håller en kulventil?

En högkvalitativ kulventil kan hålla i 20-30 år eller mer vid normal användning och korrekt installation. Livslängden påverkas av vattenkvalitet, temperatur, tryck och hur ofta ventilen manövreras. Ventiler i hårt vatten kan få kortare livslängd på grund av kalkavlagringar, medan ventiler som sällan används kan få uttorkade tätningar. Regelbundet förebyggande underhåll genom att öppna och stänga ventilen några gånger per år kan förlänga livslängden avsevärt.

Kan jag använda samma kulventil för både vatten och värme?

Ja, de flesta kulventiler för VVS-bruk är godkända för både tappvatten och värmesystem, men kontrollera alltid specifikationerna. Värmesystem kräver ventiler som tåler högre temperaturer (upp till 110-120°C) och ofta högre tryck (PN16 eller högre). En ventil märkt för tappvatten kan ha lägre temperaturklassning och är då inte lämplig för värmesystem. Kontrollera tillverkarens data och välj en ventil som uppfyller kraven för din specifika applikation.

Varför läcker min kulventil när den är stängd?

Läckage i stängt läge beror oftast på slitna eller skadade tätningsringar runt kulan, eller på att kulan själv har fått repor eller skador. Detta kan orsakas av smuts i vattnet som fastnat mellan kulan och tätningen, eller av åldrande tätningar som tappat sin elasticitet. I vissa fall kan problemet lösas genom att öppna och stänga ventilen kraftfullt några gånger för att frigöra eventuella partiklar, men oftast krävs byte av antingen tätningarna eller hela ventilen. För mindre kulventiler är det vanligtvis mer kostnadseffektivt att byta hela ventilen.

Ska kulventilen vara helt öppen eller helt stängd?

Ja, kulventiler är konstruerade för att användas i helt öppet eller helt stängt läge – aldrig för strypning eller flödesreglering i mellanlägen. Att använda en kulventil i delvis öppet läge kan orsaka flera problem: turbulent flöde som skapar vibrationer och buller, onödigt slitage på tätningarna, och risk för kavitation som kan skada ventilen. Om du behöver reglera flödet, använd istället en konventionsventil eller en speciell reglerventil som är konstruerad för detta ändamål.
