Montage och infästning för bygg och VVS – Komplett guide

Korrekt montage och infästning är avgörande för ett säkert och hållbart VVS-system. Oavsett om du installerar avloppsrör, värmesystem eller sanitetsarmatur krävs rätt teknik och material för att uppnå en professionell installation som håller över tid. Denna guide går igenom de viktigaste stegen för att säkerställa att dina VVS-installationer blir korrekt monterade.

Grundläggande principer för VVS-montage

Innan du påbörjar någon installation är det viktigt att förstå att olika material och system kräver olika infästningsmetoder. Ett gjutjärnsrör kräver betydligt kraftigare fästpunkter än ett PP-plaströr, och installationer i betong ställer andra krav än montage i träbjälklag. Rätt planering från början sparar både tid och pengar.

Steg 1: Planera infästningspunkterna

Börja alltid med att noggrant planera var dina infästningspunkter ska placeras. För avloppsrör gäller generellt att rör upp till 110 mm diameter ska förankras var 1,5 meter vid horisontell förläggning. För större dimensioner som 160 mm bör avståndet mellan fästpunkterna vara kortare, cirka 1,2 meter.

Vid vertikal förläggning av avloppsstammar måste du ta hänsyn till rörets egenvikt och innehållet. En MA-rörstam i gjutjärn kräver betydligt kraftigare förankring än motsvarande PP-rörstam. Markera alla fästpunkter tydligt innan du börjar borra.

Tänk också på framtida åtkomst – placera inte fästpunkter där de kan försvåra service eller byte av komponenter. Vid installation av golvbrunnar är det särskilt viktigt att planera höjdläget i förhållande till färdigt golv (FG).

Steg 2: Välj rätt fästmaterial

Valet av fästmaterial beror på flera faktorer: vilket underlag du ska fästa i, vilken vikt som ska bäras och vilka miljöförhållanden som råder. Fischer erbjuder ett brett sortiment av fästlösningar som är väl anpassade för VVS-installationer.

För betongunderlag är kemiska ankare eller expansionsankare ofta det bästa valet vid tyngre installationer. För lättare rör i träkonstruktioner räcker oftast träskruvar eller specialskruvar för träbjälklag.

Vid montage i porösa material som lättbetong eller tegel krävs särskilda pluggar som är dimensionerade för dessa underlag. Använd aldrig standardpluggar i lättbetong – de håller inte tillräckligt väl.

Steg 3: Förbered underlaget

Ett korrekt förberett underlag är avgörande för en säker infästning. Kontrollera att ytan är ren, torr och fri från lösa partiklar. Vid montage i betong ska du försäkra dig om att betongen är fullt härdad innan du borrar.

Använd en detektor för att lokalisera befintliga ledningar och armeringsjärn. Att borra igenom armering kan både försvaga konstruktionen och förstöra ditt borr. Markera alla hinder tydligt så att du kan justera dina fästpunkter vid behov.

Vid montage i träbjälklag är det viktigt att identifiera regelverkets placering. Fäst alltid i bärande konstruktionsdelar, inte bara i golvspånskivor eller gips. En golvbrunn som endast är fäst i spånskivan kan lossna när golvet belastas.

Steg 4: Borra hålen korrekt

Använd alltid rätt borrtyp för materialet. För betong krävs en hammarborr med hårdmetallspets, medan träkonstruktioner borras med träborr. Borrstorleken måste exakt matcha den plugg eller det ankare du ska använda.

Borra alltid vinkelrätt mot ytan för att säkerställa att pluggen får maximalt fäste. Ett snett hål minskar bärkraften avsevärt. Vid borrning i betong, använd borrmaskinens hammarfunktion och borra 5-10 mm djupare än pluggens längd för att ge utrymme åt borrdamm.

Rengör hålen noggrant efter borrning. Använd en utblåsningspump eller dammsugare för att ta bort allt borrdamm – detta är särskilt viktigt vid kemiska ankare där damm kan förhindra att ledet härdar korrekt.

Steg 5: Installera fästanordningarna

För expansionspluggar: För in pluggen helt i hålet så att den är i nivå med eller något under ytan. Skruva därefter in skruven gradvis och jämnt. Dra inte åt för hårt direkt – låt pluggen expandera kontrollerat.

För kemiska ankare: Fyll hålet med kemiskt lim enligt tillverkarens anvisningar, för in ankaret och håll det stilla under härdningstiden. Respektera alltid angiven härdningstid innan du belastar ankaret – att skynda på processen kan halvera bärkraften.

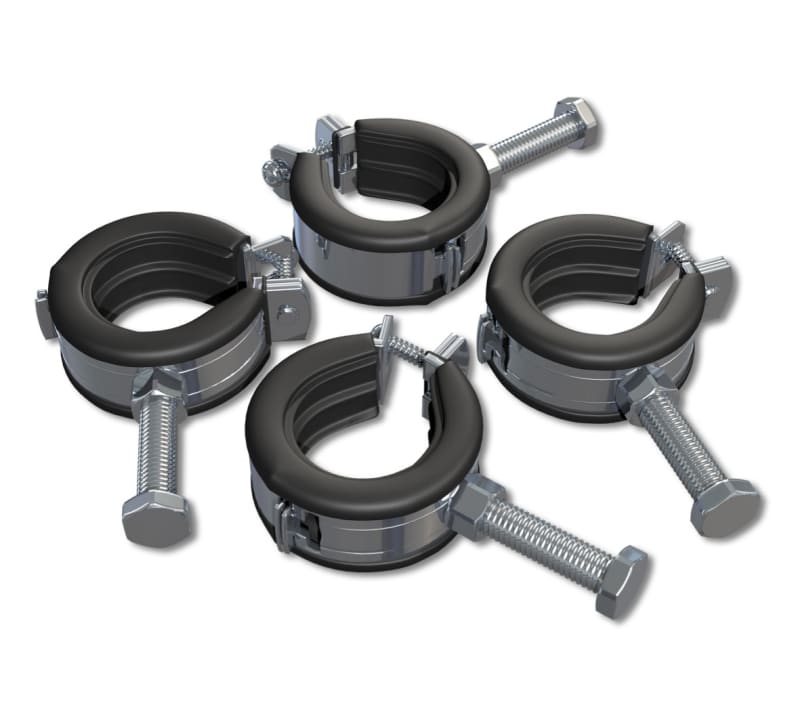

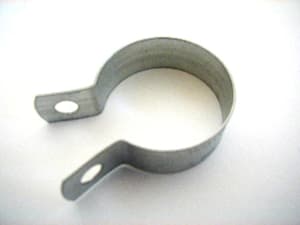

Vid användning av rörklammer eller konsoler, kontrollera att de är dimensionerade för aktuell rördimension och vikt. En 110 mm avloppsstam fylld med vatten väger betydligt mer än vad många uppskattar.

Steg 6: Montera rör och komponenter

När fästpunkterna är på plats kan du börja montera själva rörsystemet. För PP-rör med muffsystem är det viktigt att rören stickas in i muffen till markeringen. Kontrollera att tätningsringen sitter korrekt innan du för samman delarna – en felplacerad ring kan orsaka läckage.

Vid montage av MA-rör i gjutjärn används JET-kopplingar. Blanka JET-kopplingar med dubbla skruvförband får endast användas vid synligt montage och får aldrig gjutas in i betong. För ingjutning eller markförläggning krävs syrafasta JET-kopplingar, som är rödmärkta för att kunna särskiljas.

Se till att rören har rätt fall – för avloppsrör är standardfallet 1:50, vilket motsvarar 2 cm per meter. Använd vattenpass och kontrollera fallet kontinuerligt under monteringen.

Steg 7: Fäst golvbrunnar korrekt

Golvbrunnar kräver särskild uppmärksamhet vid montage. En golvbrunn ska alltid monteras i nivå med färdigt golv (FG). Vid förläggning i betongbjälklag måste brunnen fixeras till rätt höjd innan gjutning.

Använd en golvbrunnsfixtur för att hålla brunnen på plats under gjutningen. Detta säkerställer att brunnen hamnar i exakt rätt nivå. Kom ihåg att ett klinkergolv aldrig är helt vattentätt, så det bärande bjälklaget måste förses med ett tätande membranskikt innan klinkerläggning.

Vid förläggning i träbjälklag rekommenderas en monteringsplatta som har samma höjd som en standard golvspånskiva (22 mm). Med monteringsplattan levereras även en distansring på 12 mm för att lyfta upp golvbrunnen till överkant golv efter flytspackling.

Steg 8: Hantera genomföringar och tätningar

Genomföringar genom väggar och bjälklag måste utföras med omsorg. Borra eller såga hål som är tillräckligt stora för att ge utrymme för rörrörelse vid temperaturförändringar, men inte så stora att de försvagar konstruktionen.

För avloppsrör genom bjälklag krävs ofta brandtätning mellan brandceller. Detta gäller särskilt för ljudklassade PP-rör som Wavin Asto eller Skolan, som måste förses med brandstrypare mellan olika brandceller för att kunna användas som avloppsstammar i flerbostadshus.

Täta alltid genomföringar ordentligt med lämpligt tätningsmaterial. För rör som kan röra sig ska du använda elastiska tätningar som tillåter viss rörelse utan att spricka.

Steg 9: Kontrollera och justera

När monteringen är klar ska du noggrant kontrollera alla fästpunkter. Dra åt alla skruvar och kontrollera att inget har lossnat under monteringen. För rörledningar ska du kontrollera att fallet är korrekt längs hela sträckan.

Provtryck systemet enligt gällande normer innan du stänger in rören. För avloppssystem görs detta vanligen med vatten- eller lufttrycksprovning. Dokumentera resultatet – detta kan vara värdefullt vid framtida felsökning.

Kontrollera särskilt noga alla skarvar och anslutningar. En liten läcka som upptäcks nu är betydligt enklare att åtgärda än en fuktskada som upptäcks efter flera månader.

Steg 10: Slutför med dokumentation

Dokumentera din installation genom att fotografera viktiga fästpunkter och rördragningar innan de stängs in. Rita en enkel skiss som visar var rören går – detta underlättar enormt vid framtida service eller ombyggnation.

Märk upp viktiga komponenter som avstängningsventiler och revisionsöppningar. I större fastigheter ska all VVS-utrustning vara tydligt märkt enligt gällande standard.

Spara kvitton och produktdokumentation för alla material som använts. Detta är viktigt både för garantiärenden och för framtida kompletteringar där samma material kan behövas.

Praktiska tips för professionellt resultat

Använd kvalitetsverktyg: Investera i bra borrmaskiner och bits. Ett slitet borr ger ojämna hål och dåligt fäste.

Respektera härdningstider: Kemiska ankare och lim kräver tid för att utveckla full styrka. Att skynda på processen äventyrar säkerheten.

Tänk på tillgänglighet: Placera fästpunkter så att de inte blockerar framtida service. Tänk tre steg framåt.

Dokumentera avvikelser: Om du måste göra en lösning som avviker från planen, dokumentera detta noggrant.

Använd rätt dimension: Överdimensionera hellre fästpunkterna än att riskera att de är för svaga. Säkerhet går före ekonomi.

Materialval för olika miljöer

I fuktiga miljöer som badrum och tvättstugor ska du använda rostfria eller korrosionsbeständiga fästdon. Fischer erbjuder speciallösningar för dessa miljöer som garanterar lång livslängd även under tuffa förhållanden.

För installationer som ska gjutas in i betong krävs material som tål den alkaliska miljön. Syrafasta JET-kopplingar för MA-rör är ett exempel på komponenter som är speciellt framtagna för detta ändamål.

Vid markförläggning används orangea PP-rör och delar som är lätta att identifiera vid grävarbeten. Dessa har samma plastkvalitet som gråa inomhusrör men färgen förhindrar förväxling.

Säkerhet vid montage

Använd alltid skyddsutrustning: skyddsglasögon vid borrning, handskar vid hantering av skarpa kanter och hörselskydd vid arbete med bullriga maskiner.

Vid arbete på höjd ska du använda godkänd arbetsbock eller ställning. Improviserade lösningar med stolar och bord är en vanlig orsak till olyckor.

Se till att arbetsområdet är välbelyst och fritt från snubbelrisker. En ordnad arbetsplats är en säker arbetsplats.

Kvalitetskontroll och efterarbete

Efter slutförd installation ska du göra en grundlig kvalitetskontroll. Kontrollera att alla fästpunkter sitter stadigt, att rören har rätt lutning och att alla skarvar är täta.

För avloppssystem görs en funktionskontroll genom att fylla systemet med vatten och kontrollera att allt rinner av som det ska. Lyssna efter onormala ljud som kan indikera problem.

Städa noggrant efter dig och ta hand om allt byggavfall på rätt sätt. Sortera material för återvinning där det är möjligt.

Vanliga misstag att undvika

Ett vanligt fel är att använda för få fästpunkter. Detta leder till att rör hänger och kan orsaka läckage vid skarvar. Följ alltid rekommenderade avstånd mellan fästpunkter.

Att borra för stora hål för pluggarna är ett annat vanligt misstag. Pluggen ska sitta hårt i hålet – ett för stort hål ger inget fäste alls.

Många glömmer att ta hänsyn till rörrörelse vid temperaturförändringar. PP-rör expanderar vid uppvärmning och måste ha utrymme att röra sig i genomföringar.

Avslutande kontroller

Innan du betraktar jobbet som klart, gå igenom denna checklista:

• Alla fästpunkter kontrollerade och åtdragna
• Rörens lutning kontrollerad med vattenpass
• Systemet provtryckt och godkänt
• All dokumentation komplett
• Arbetsområdet städat
• Kunden informerad om systemets funktion och skötsel

Hos VVSOutlet i Sundbyberg finns all expertis och alla material du behöver för professionell montage och infästning. Vårt sortiment från Fischer och andra ledande tillverkare säkerställer att du har tillgång till rätt lösning för varje situation.

Viktigt att tänka på innan du börjar

VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.

Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.

• Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
• Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
• Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.

Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.

Vanliga frågor om montage och infästning

Vilket avstånd ska det vara mellan fästpunkter för avloppsrör?
För horisontella avloppsrör upp till 110 mm diameter rekommenderas fästpunkter var 1,5 meter. För större dimensioner som 160 mm bör avståndet minskas till cirka 1,2 meter. Vid vertikal förläggning krävs oftast tätare fästpunkter, särskilt för tunga gjutjärnsrör där vikten är betydande.

Kan jag använda samma fästmaterial för betong och lättbetong?
Nej, lättbetong kräver specialpluggar som är dimensionerade för porösa material. Standardpluggar för betong får inte tillräckligt fäste i lättbetong och kan lossna under belastning. Kontrollera alltid att ditt fästmaterial är godkänt för det aktuella underlaget.

Vad är skillnaden mellan blanka och syrafasta JET-kopplingar?
Blanka JET-kopplingar får endast användas vid synligt montage och får aldrig gjutas in i betong eller förläggas i mark. Syrafasta JET-kopplingar är rödmärkta och tål den alkaliska miljön i betong samt kan användas för markförläggning. Att använda fel typ kan leda till korrosion och systemhaveri.

Hur fixerar jag en golvbrunn i rätt höjd innan betonggjutning?
Använd en golvbrunnsfixtur som håller brunnen stadigt på plats i rätt nivå under gjutningen. Fixera brunnen så att den hamnar i nivå med färdigt golv (FG). Tänk på att inkludera eventuella membrantätningar och klinkerläggning i höjdberäkningen för att brunnen ska hamna perfekt i slutnivå.
