Panelradiatorer — komplett guide till Typ K och Typ D för värme i hemmet
Panelradiatorer är det vanligaste värmesystemet i svenska hem och finns i flera varianter där Typ K och Typ D är de mest populära. Typ K-radiatorer har konvektionsplåtar som ger snabb värme och effektiv uppvärmning, medan Typ D-radiatorer saknar dessa och ger mjukare strålningsvärme. Valet mellan dessa typer påverkar både energieffektivitet, komfort och installationskostnad. Denna guide hjälper dig förstå skillnaderna, välja rätt radiator för varje rum och dimensionera korrekt för optimal värmekomfort.
Vad är en panelradiator?
En panelradiator är en värmepanel av stål eller aluminium som värms upp av varmt vatten från värmesystemet. Till skillnad från äldre gjutjärnsradiatorer är moderna panelradiatorer kompakta, effektiva och snabbt responsiva på temperaturförändringar.
Panelradiatorn fungerar genom att varmt vatten cirkulerar genom kanaler i radiatorpanelen. Värmen överförs sedan till rummet på två sätt: genom strålning direkt från panelens yta och genom konvektion där luft värms upp och stiger längs radiatorns baksida.
Hur fungerar värmeöverföringen?
Värmeöverföringen från en panelradiator sker genom en kombination av:
Strålningsvärme utgör cirka 30-40% av den totala värmeeffekten hos en standardradiator. Denna värme strålar ut direkt från panelens yta och värmer föremål och personer i rummet, vilket upplevs som mycket behagligt.
Konvektionsvärme står för resterande 60-70% och skapas när kall luft dras in vid radiatorns botten, värms upp och stiger uppåt. Detta skapar en naturlig luftcirkulation i rummet som bidrar till jämn temperaturfördelning.

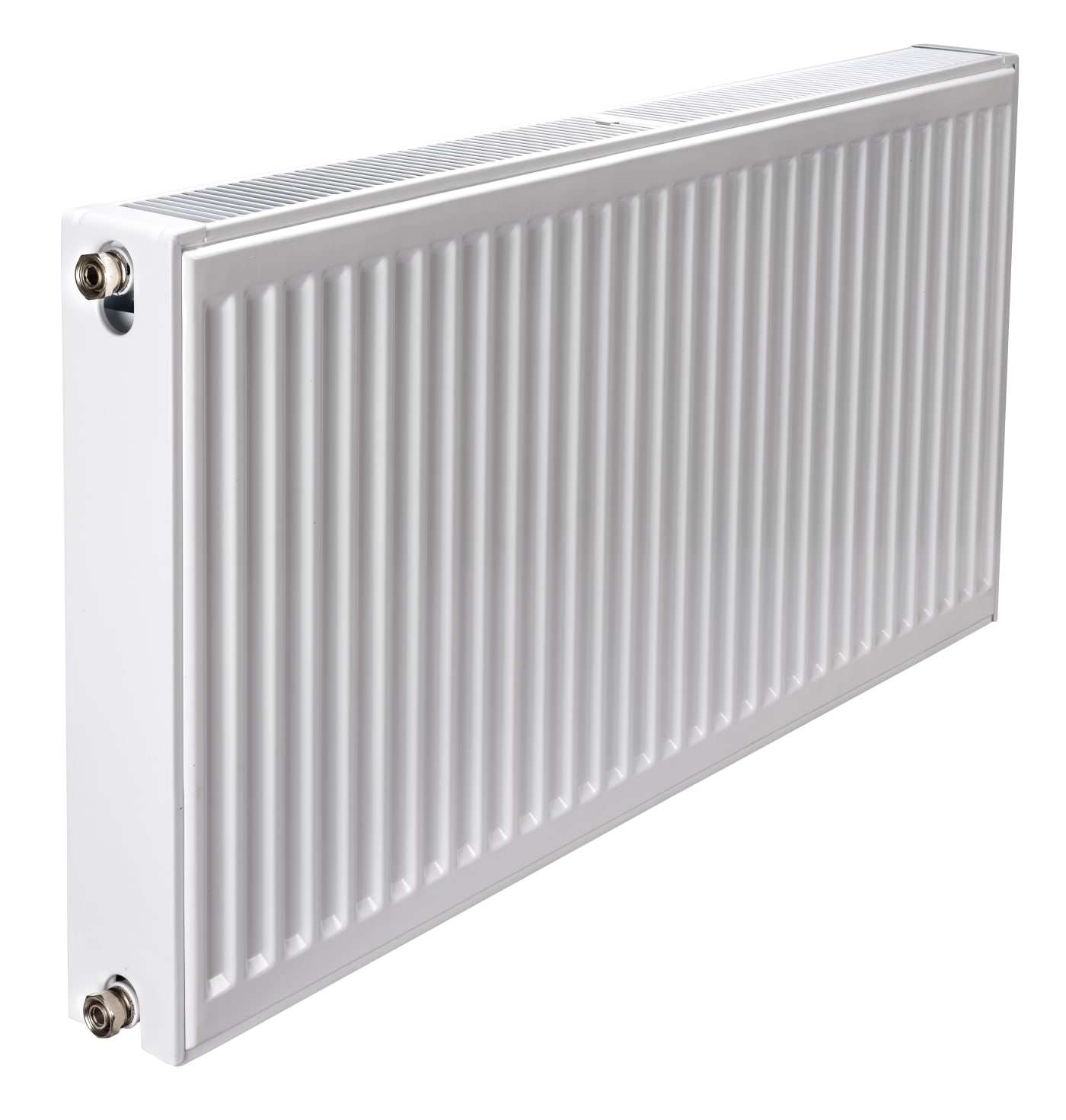

Typ K-radiator — den effektiva standarden
Typ K-radiatorer, även kallade konvektionsradiatorer, är den vanligaste typen i svenska hem. De kännetecknas av sina konvektionsplåtar monterade bakom själva värmepanelen.
Konstruktion och uppbyggnad
En Typ K-radiator består av en eller två värmepaneler med konvektionsplåtar (lameller) monterade på baksidan. Dessa plåtar är veckade eller vågformade för att maximera ytan där luft kan värmas upp. De vanligaste varianterna är:
K1 (Typ 11) har en panel och ett konvektionselement. Detta är den tunnaste varianten av K-radiatorer med ett djup på cirka 63 mm. Effekten är god men lägre än tvåpanelsvarianterna.
K2 (Typ 21) har en panel och två konvektionselement, vilket ger högre effekt än K1 vid samma storlek. Djupet är cirka 63 mm.
K3 (Typ 22) är den mest populära varianten med två paneler och två konvektionselement. Med ett djup på cirka 100 mm ger denna variant högst effekt per kvadratmeter värmande yta.
Fördelar med Typ K-radiatorer
Den främsta fördelen är den höga värmeeffekten i förhållande till radiatorns storlek. Konvektionsplåtarna ökar den effektiva värmeöverförande ytan avsevärt utan att radiatorn blir större utvändigt.
Snabb uppvärmning är en annan viktig fördel. Tack vare den effektiva konvektionen når rummet önskad temperatur snabbare än med radiatorer som enbart använder strålningsvärme. Detta gör K-radiatorer särskilt lämpliga för rum som används periodiskt.
K-radiatorer är också kostnadseffektiva. För samma värmeeffekt krävs en mindre radiator jämfört med Typ D, vilket sparar både utrymme och pengar vid installation.
Nackdelar att vara medveten om
Konvektionsplåtarna samlar damm och smuts som kan vara svårt att rengöra. Den ökade luftcirkulationen kan också sprida damm i rummet, vilket kan vara problematiskt för personer med allergi eller astma.
Ljudnivån kan bli något högre än hos Typ D-radiatorer på grund av den aktiva luftcirkulationen. Vid felaktig installation eller luftfickor kan även vätskeflödet genom de trånga kanalerna ge ifrån sig ljud.
Typ D-radiator — den klassiska strålningsvärmen
Typ D-radiatorer, där D står för "dekorativ" eller "direkt", består enbart av en eller flera värmepaneler utan konvektionsplåtar. Detta ger en ren, slät design och en annan typ av värmekomfort.
Konstruktion och egenskaper
Typ D-radiatorer finns i varianter från en till tre paneler:
D1 (Typ 10) har en enda panel och är den tunnaste varianten med cirka 50 mm djup. Denna variant ger lägst effekt men är perfekt där utrymmet är begränsat.
D2 (Typ 20) har två paneler och ger betydligt högre effekt än D1. Djupet är cirka 60 mm.
D3 (Typ 30) har tre paneler och ger högst effekt av D-varianterna, med ett djup på cirka 150 mm.
Fördelar med Typ D-radiatorer
Den mjuka strålningsvärmen upplevs av många som behagligare än konvektionsvärme. Värmen strålar ut jämnt och skapar en komfortabel inomhusmiljö utan kraftig luftcirkulation.
Lättare att rengöra är en praktisk fördel. Utan konvektionsplåtar är det enkelt att torka av radiatorns släta yta, och mindre damm virvlas upp i rummet.
Tystare drift är ytterligare en fördel eftersom det inte finns någon aktiv luftcirkulation genom lameller. Detta gör D-radiatorer lämpliga för sovrum och andra utrymmen där tystnad är viktigt.
Estetiskt är D-radiatorer ofta mer tilltalande med sin rena, släta design som passar moderna interiörer.
Nackdelar med Typ D
För samma värmeeffekt krävs en större radiatoryta jämfört med Typ K. Detta innebär att radiatorn tar mer plats på väggen eller att du behöver en djupare variant med flera paneler.
Långsammare uppvärmning kan vara en nackdel i rum som används sporadiskt. Strålningsvärme tar längre tid att värma upp luften jämfört med konvektionsvärme.
Högre initial kostnad per watt värmeeffekt gör att D-radiatorer kan bli dyrare vid installation, särskilt om du behöver större modeller.
Så väljer du rätt radiatortyp för olika rum
Valet mellan Typ K och Typ D beror på rummets användning, storlek och dina preferenser för värmekomfort.
Vardagsrum och allrum
För vardagsrum där familjen vistas mycket är Typ D ofta det bästa valet. Den mjuka strålningsvärmen skapar en behaglig miljö, och den jämna värmefördelningen uppskattas i rum där man sitter still under längre perioder.
Om utrymmet är begränsat eller om du vill ha snabb uppvärmning kan Typ K2 eller K3 vara ett bättre alternativ. Dessa ger hög effekt utan att ta för mycket väggyta.
Sovrum
I sovrum rekommenderas ofta Typ D på grund av den tysta driften och den behagliga strålningsvärmen. Många upplever att de sover bättre utan den luftcirkulation som konvektionsradiatorer skapar.
En D2-radiator ger vanligtvis tillräcklig effekt för ett normalt sovrum utan att bli för stor eller påträngande.
Badrum och våtrum
För badrum är snabb uppvärmning viktig, vilket gör Typ K till ett naturligt val. En K2-radiator ger snabb värme när du behöver den, och den kompakta storleken passar bra i mindre badrum.
Observera att radiatorn måste placeras på säkert avstånd från dusch och badkar enligt elinstallationsreglerna, även om det är vattenburna radiatorer.
Kök
I köket genereras ofta värme från matlagning, vilket gör att en mindre radiator kan räcka. Typ K1 eller D1 är ofta tillräckligt och tar minimal plats.
Hall och entré
Hallen behöver snabb uppvärmning när dörren öppnas och kall luft strömmar in. Typ K-radiatorer är därför ofta det bästa valet här, särskilt K2 eller K3 som ger hög effekt.
Dimensionering av panelradiatorer
Korrekt dimensionering är avgörande för att få ett energieffektivt och komfortabelt värmesystem. Underdimensionering leder till kalla rum, medan överdimensionering slösar energi och pengar.
Beräkna värmebehovet
Värmebehovet för ett rum beror på flera faktorer:
Rumsvolym är grundläggande. Ett större rum kräver mer värmeeffekt än ett mindre.
Isolering påverkar kraftigt. Äldre hus med sämre isolering behöver betydligt mer värmeeffekt än moderna vällisolerade hus.
Antal och storlek på fönster är kritiskt. Fönster är den svagaste punkten i husets klimatskal, och stora fönsterytor ökar värmebehovet.
Geografiskt läge spelar roll. Norrland kräver högre effekt än Skåne på grund av lägre utetemperaturer.
Ventilation påverkar också. Rum med mekanisk ventilation kan behöva högre effekt.
Tumregler för dimensionering
Som en grov tumregel kan du räkna med:
- Vällisolerat nybyggt hus: 40-60 W/m² golvyta
- Normalstandard (1970-2000): 60-80 W/m² golvyta
- Äldre hus (före 1970): 80-120 W/m² golvyta
För ett vardagsrum på 20 m² i ett hus från 1980-talet behöver du alltså cirka 20 × 70 = 1400 W värmeeffekt.
Systemtemperatur och effekt
Radiatorns effekt beror på systemtemperaturen. Moderna värmesystem använder ofta lägre temperaturer än äldre system:
Högtemperatursystem (80/60°C) ger högst effekt per kvadratmeter radiatoryta. Äldre hus har ofta denna typ av system.
Lågtemperatursystem (55/45°C eller 70/40°C) är vanligare i moderna hus och kräver större radiatorer för samma effekt. Fördelen är bättre energieffektivitet, särskilt med värmepump.
Tillverkare anger radiatoreffekt vid olika systemtemperaturer, ofta 75/65/20°C som standard. Kontrollera alltid vilket värde som gäller för ditt system.
Installation och placering
Rätt installation och placering är lika viktigt som att välja rätt radiatortyp och storlek.
Optimal placering i rummet
Under fönster är den traditionella och ofta bästa placeringen. Radiatorn motverkar kalla nedåtgående luftströmmar från fönstret och skapar en "värmegardın" som ökar komforten.
Minst 10 cm från golvet är standard för att luften ska kunna cirkulera fritt under radiatorn. Detta är särskilt viktigt för K-radiatorer som är beroende av god luftcirkulation.
Avstånd till fönsterbräda bör vara minst 10 cm för att inte hindra värmeutstrålningen uppåt. För K-radiatorer är detta extra viktigt eftersom konvektionen kan blockeras av en för lågt sittande fönsterbräda.
Rörledningar och anslutningar
Moderna panelradiatorer kan anslutas på olika sätt:
Bottenmontage är vanligast och enklast vid nyinstallation. Båda anslutningarna sitter i radiatorns botten.
Sidoanslutning används när rören kommer från väggen. Detta är vanligt vid renovering.
Mittanslutning ger ett rent utseende med dolda rör men kräver specialventiler.
Altech, som är ett ledande varumärke inom radiatortillverkning, erbjuder flexibla anslutningsalternativ för de flesta installationssituationer.
Termostatventiler
En modern termostatventil är avgörande för energieffektiv drift. Ventilen reglerar vattenflödet genom radiatorn baserat på rumstemperaturen.
Förinställningsbara ventiler låter dig balansera värmesystemet så att alla radiatorer får rätt vattenflöde. Detta är särskilt viktigt i större hus.
Elektroniska termostater ger ännu bättre kontroll och kan programmeras för olika temperaturer vid olika tider på dygnet.
Underhåll och skötsel
Regelbundet underhåll förlänger radiatorns livslängd och säkerställer optimal prestanda.
Luftning av radiatorer
Luft i värmesystemet är den vanligaste orsaken till dålig värmeprestanda. Tecken på luft inkluderar:
- Radiatorn blir varm i botten men kall upptill
- Gluckande ljud från radiatorn
- Ojämn värmefördelning mellan olika radiatorer
Lufta radiatorn genom att:
- Stäng av cirkulationspumpen
- Öppna luftventilen med en luftningsnyckel
- Låt luften pysa ut tills vatten börjar droppa
- Stäng ventilen och kontrollera trycket i systemet
Lufta radiatorerna minst en gång per år, helst före uppvärmningssäsongen.
Rengöring
Typ K-radiatorer kräver mer omfattande rengöring:
- Använd en smal radiatorborste för att komma åt konvektionsplåtarna
- Dammsug försiktigt bakom radiatorn
- Torka av framsidan med fuktig trasa
Typ D-radiatorer är enklare att rengöra:
- Torka av med fuktig trasa
- Använd en mjuk borste för svåråtkomliga områden mellan panelerna
Avkalkning och spolning
I områden med hårt vatten kan kalk byggas upp i radiatorsystemet över tid. Detta minskar effektiviteten och kan orsaka korrosion.
Professionell spolning av värmesystemet rekommenderas vart 5-10 år, särskilt i äldre system. VVSOutlet i Sundbyberg har utbildade VVS-tekniker som kan hjälpa till med detta.
Energieffektivitet och besparingar
Rätt använd och underhållen kan en panelradiator vara mycket energieffektiv.
Optimera systemtemperaturen
Sänk systemtemperaturen så mycket som möjligt utan att kompromissa med komforten. Varje grad lägre framledningstemperatur sparar cirka 2-3% energi.
För värmepumpar är lägre systemtemperatur särskilt viktigt eftersom värmepumpens verkningsgrad ökar markant vid lägre temperaturer.
Nattabsänkning
Sänk temperaturen med 2-3 grader nattetid och när huset är tomt. Detta kan spara 5-10% på uppvärmningskostnaden utan att påverka komforten nämnvärt.
Moderna termostatventiler och styrsystem gör detta automatiskt och kan anpassas för varje rum individuellt.
Balansera värmesystemet
Ett obalanserat system där vissa radiatorer får för mycket vatten och andra för lite slösar energi. Professionell balansering säkerställer att varje radiator får exakt rätt vattenflöde.
Vanliga problem och felsökning
Radiatorn blir inte varm
Möjliga orsaker:
- Luft i systemet — lufta radiatorn
- Stängd eller trasig termostatventil — kontrollera och byt vid behov
- Igensatt radiator — kan kräva spolning
- För lågt tryck i systemet — fyll på vatten
Ojämn värme
Om radiatorn är varm i ena änden men kall i andra kan det bero på:
- Felaktig anslutning — kontrollera att till- och frånlopp är rätt kopplade
- Dålig cirkulation — balansera systemet
- Slam i radiatorn — spolning kan behövas
Läckage
Små läckage vid kopplingar kan ofta åtgärdas genom att dra åt kopplingen försiktigt. Större läckage eller läckage från själva radiatorpanelen kräver byte av radiator.
Kontrollera regelbundet under radiatorn efter tecken på fukt eller rostfläckar.
Korrosion
Korrosion kan uppstå om fel typ av vatten används i systemet eller om systemet inte är ordentligt skyddat. Tecken inkluderar:
- Rostfärgat vatten vid luftning
- Rostfläckar på radiatorn
- Hål i radiatorpanelen
Korrosionsskydd i form av tillsatser i värmevattnet är viktigt, särskilt i system med blandade metaller.
Framtida trender och utveckling
Lågtemperatursystem
Trenden går mot allt lägre systemtemperaturer, drivet av värmepumpar och energieffektivitetskrav. Detta kräver större radiatorer eller kompletterande värmesystem som golvvärme.
Smart styrning
Intelligenta termostatventiler som kan styras via smartphone blir allt vanligare. Dessa kan lära sig dina vanor och optimera uppvärmningen automatiskt.
Integrering med väderdata gör att systemet kan förutse värmebehov och anpassa sig i förväg.
Hybridlösningar
Kombinationer av radiatorer och golvvärme blir vanligare, särskilt i nybyggnation. Golvvärme ger baslasten medan radiatorer ger snabb tillskottsvärme vid behov.
Miljövänliga material
Utvecklingen går mot mer hållbara material och produktionsmetoder. Återvinning av stål och aluminium från gamla radiatorer blir allt viktigare.
Köpguide och prisaspekter
Vad påverkar kostnaden?
Flera faktorer påverkar priset på en panelradiator:
Storlek och effekt är den främsta faktorn. Större radiatorer kostar mer.
Typ spelar roll — K-radiatorer är generellt något dyrare än D-radiatorer på grund av de extra konvektionsplåtarna.
Varumärke och kvalitet varierar. Välkända varumärken som Altech erbjuder ofta bättre kvalitet och längre garantier.
Ytbehandling påverkar också. Specialfärger eller extra hållbara ytbehandlingar kostar mer.
Långsiktig ekonomi
Tänk på den totala ägandekostnaden, inte bara inköpspriset:
- En högkvalitativ radiator håller längre
- Bättre energieffektivitet sparar pengar varje år
- Lägre underhållskostnad över tid
Installation
Professionell installation rekommenderas starkt. Felaktig installation kan leda till läckage, dålig prestanda och i värsta fall vattenskador.
VVSOutlet i Sundbyberg har utbildade VVS-tekniker som kan hjälpa till med både rådgivning och installation.
Miljö och hållbarhet
Livscykelanalys
Moderna panelradiatorer har lång livslängd, ofta 20-30 år eller mer vid korrekt underhåll. Detta gör dem till en hållbar investering.
Stål och aluminium är fullständigt återvinningsbara, vilket minskar miljöpåverkan vid slutet av radiatorns livscykel.
Energieffektivitet
Rätt dimensionerade och balanserade radiatorsystem kan vara mycket energieffektiva. Kombinerat med moderna styrningssystem och värmepumpar kan de bidra till låg energianvändning.
Lågtemperatursystem med stora radiatorer ger bäst verkningsgrad för värmepumpar, vilket minskar både energianvändning och koldioxidutsläpp.
Viktigt att tänka på innan du börjar
VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.
Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.
- Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
- Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
- Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.
Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.
Vanliga frågor om panelradiatorer
Vad är skillnaden mellan Typ K och Typ D radiator?
Typ K-radiatorer har konvektionsplåtar (lameller) monterade bakom värmepanelen som ökar värmeeffekten genom att skapa aktiv luftcirkulation. Typ D-radiatorer saknar dessa konvektionsplåtar och värmer främst genom strålning från panelens yta. K-radiatorer ger högre effekt per kvadratmeter och snabbare uppvärmning, medan D-radiatorer ger mjukare värme, är tystare och lättare att rengöra. Valet beror på rummets användning — K passar bra i hall och badrum där snabb uppvärmning är viktigt, medan D ofta föredras i sovrum och vardagsrum där komfort och tystnad prioriteras.
Hur ofta behöver jag lufta mina radiatorer?
Radiatorer bör luftas minst en gång per år, helst innan uppvärmningssäsongen startar på hösten. Tecken på att luftning behövs inkluderar att radiatorn blir varm i botten men kall upptill, gluckande ljud från radiatorn eller ojämn värme mellan olika radiatorer i huset. Efter att ha fyllt på vatten i systemet eller gjort ändringar i värmesystemet bör du alltid lufta radiatorerna. I äldre system eller system med återkommande luftproblem kan luftning behövas oftare. Använd en luftningsnyckel och ha en trasa redo för att fånga upp vatten när luften pyser ut.
Kan jag byta från Typ D till Typ K utan att ändra rörledningarna?
I de flesta fall kan du byta från Typ D till Typ K utan att ändra rörledningarna, förutsatt att anslutningspunkterna har samma placering och dimension. Moderna radiatorer finns med olika anslutningsalternativ som passar de flesta befintliga installationer. Viktigt att tänka på är att K-radiatorer ofta är djupare än D-radiatorer, så du behöver kontrollera att det finns tillräckligt utrymme från väggen. Du bör också kontrollera att den nya radiatorns effekt passar ditt värmebehov — ofta kan du välja en mindre K-radiator som ger samma effekt som en större D-radiator. Konsultera gärna en VVS-tekniker för att säkerställa kompatibilitet med ditt befintliga system.
Hur påverkar systemtemperaturen radiatorns effekt?
Systemtemperaturen påverkar radiatorns effekt dramatiskt. Tillverkare anger vanligtvis radiatoreffekt vid en standardtemperatur på 75/65/20°C (framledning/retur/rumstemperatur). Om ditt system kör med lägre temperaturer, till exempel 55/45/20°C som är vanligt med moderna värmepumpar, minskar radiatorns effekt med 40-50%. Detta innebär att du behöver en större radiator för att få samma värmeeffekt vid lägre systemtemperatur. Fördelen med lägre systemtemperatur är dock betydligt bättre energieffektivitet, särskilt för värmepumpar där verkningsgraden ökar markant vid lägre temperaturer. Vid renovering eller byte till värmepump är det därför viktigt att räkna om radiatorbehovet baserat på den nya systemtemperaturen.
