Radiatorkoppel och fördelare — anslut radiatorn rätt

Att korrekt ansluta radiatorer till värmesystemet är avgörande för både effektiv värmeöverföring och långsiktig driftsäkerhet. Radiatorkoppel och fördelaren utgör länken mellan rörnätet och själva värmeelementen, och en felaktig installation kan leda till läckage, ineffektiv värme och onödigt höga driftkostnader. I denna guide går vi igenom hur du väljer rätt komponenter och monterar dem på ett professionellt sätt.

Vad är radiatorkoppel och fördelaren?

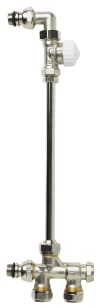

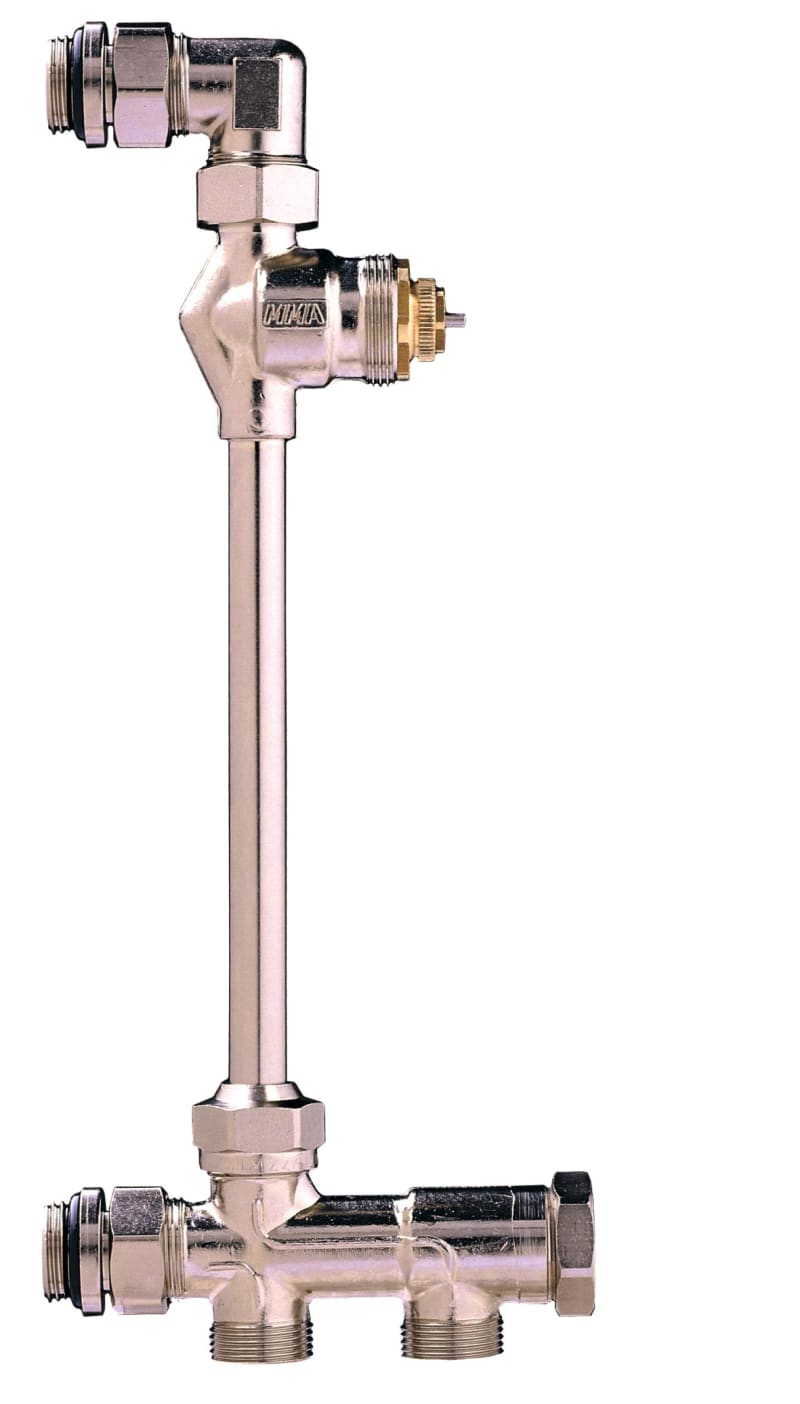

Radiatorkoppel är de anslutningsdetaljer som kopplar ihop radiatorns ventiler med rörledningarna i värmesystemet. De består vanligtvis av kopplingsnipplar, muttrar och tätningar som skapar en säker förbindelse mellan olika rördimensioner och gängtyper.

Radiatorfördelare är en komponent som möjliggör att flera radiatorer kan anslutas till samma tillopps- och returledning på ett organiserat sätt. Fördelaren fungerar som en central punkt där flödet distribueras och kan regleras individuellt för varje radiator.

Tillsammans med termostatventiler och avspärrningsventiler bildar dessa komponenter ett komplett anslutningssystem som säkerställer optimal värmereglering och enkel service.

Olika typer av anslutningar

Direktanslutning
Vid direktanslutning kopplas radiatorn direkt till rörledningarna utan mellanliggande fördelare. Detta är vanligt i mindre installationer eller vid enstaka radiatorer. Kopplingen sker med hjälp av radiatorkoppel som anpassar gängdimensionen mellan radiatorns anslutningar och systemets rör.

Fördelaranslutning
I moderna installationer, särskilt vid golvvärmesystem eller när flera radiatorer ska anslutas från en central punkt, används radiatorfördelare. Detta ger bättre kontroll över flödesfördelningen och förenklar balansering av systemet.

Kombination med shuntgrupper
I större fastigheter där olika värmezoner kräver olika temperaturer kan radiatorer anslutas via shuntgrupper. Som beskrivs i VVS-tekniken används shuntgrupper för att reglera temperaturen mellan primär- och sekundärkrets, vilket möjliggör att radiatorer kan drivas med optimal temperatur oberoende av pannans drifttemperatur.

Viktigt att tänka på innan du börjar

Innan du påbörjar installationen av radiatorkoppel och fördelare finns det flera kritiska punkter att kontrollera:

Systemtryck och temperatur
Kontrollera vilket arbetstryck och vilken drifttemperatur ditt värmesystem har. Radiatorkoppel måste vara dimensionerade för dessa värden. Standardsystem arbetar vanligtvis med 6 bar tryck och temperaturer upp till 110°C, men kontrollera alltid specifikationerna.

Gängtyper och dimensioner
Radiatorer har vanligtvis G½" eller G¾" anslutningar. Rörledningarna kan vara i olika dimensioner beroende på systemets ålder och utförande. Mät noggrant och välj radiatorkoppel som passar båda gängdimensionerna. Använd gängmall för att säkerställa rätt typ (cylindrisk eller konisk gänga).

Material och kompatibilitet
Blanda inte material som kan orsaka galvanisk korrosion. Om systemet har kopparrör och radiatorn är av stål, se till att kopplen är utformade för att hantera detta. Altech erbjuder radiatorkoppel i mässing som är kompatibelt med de flesta materialkombinationer.

Tillgång till avstängningsventiler
Planera så att varje radiator kan stängas av individuellt för service utan att hela systemet behöver tömmas. Detta uppnås med avspärrningsventiler på både till- och returledning.

Tömning och tryckavlastning
Systemet måste vara trycklöst och tömt innan arbetet påbörjas. Kontrollera att expansionskärlet är korrekt inställt och att eventuella automatiska påfyllningssystem är avstängda.

Steg 1: Planera installationen

Börja med att rita en enkel skiss över hur radiatorerna ska anslutas. Markera var huvudstammen går, var förgreningen ska ske och hur rören ska dras till varje radiator. Tänk på:

• Kortaste möjliga rördragning för att minimera tryckfall
• Tillgänglighet för framtida service
• Estetik – synliga rör bör dras snyggt längs väggar eller golvlister
• Möjlighet till luftning på högsta punkterna i systemet

Om du installerar en radiatorfördelare, välj en plats som är central för de radiatorer som ska anslutas. Fördelaren monteras lämpligen i ett skåp eller på en lättåtkomlig vägg där justeringar kan göras enkelt.

Kontrollera att du har alla nödvändiga komponenter:

• Radiatorkoppel i rätt dimensioner
• Tätningar (O-ringar eller fibertätningar beroende på kopplingstyp)
• Termostatventiler och avspärrningsventiler
• Eventuell radiatorfördelare med tillhörande fästen
• Luftningsnipplar för radiatorerna

Steg 2: Förbered radiatorerna

Innan radiatorerna monteras på väggen ska anslutningarna förberedas. Kontrollera att alla anslutningshål på radiatorn är rena och fria från smuts eller tillverkningsrester.

Skruva i radiatorventilerna (termostatventil på tilloppet och avspärrnings-/returventil på returen) i radiatorns anslutningar. Använd lämplig tätning – moderna ventiler har ofta O-ringstätning som inte kräver hampa eller tätningsmedel, men kontrollera tillverkarens anvisningar.

Dra åt ventilerna med rätt moment. Överdragning kan skada gängorna, särskilt i radiatorer av aluminium. Använd två nycklar – en för att hålla emot radiatorns anslutning och en för att dra åt ventilen.

Montera luftningsnippel i radiatorns högsta punkt, vanligtvis i ett av de övre hörnen. Denna är avgörande för att kunna lufta systemet efter installation.

Steg 3: Montera radiatorerna

Montera radiatorkonsolerna på väggen enligt tillverkarens anvisningar. Använd vattenpass för att säkerställa att radiatorn kommer att hänga plant – en lutande radiator kan orsaka luftfickor och ojämn värmefördelning.

Konsolernas placering är kritisk. De ska sitta på tillräckligt avstånd från varandra för att bära radiatorns vikt, och de måste vara ordentligt förankrade i väggen. Använd lämpliga pluggar för väggens material – gipsvägg kräver andra fästen än tegel eller betong.

Häng upp radiatorn på konsolerna och kontrollera att den sitter stadigt och plant. Lämna tillräckligt utrymme mellan radiator och vägg (minst 30 mm) för god luftcirkulation.

Steg 4: Dra rörledningar till radiatorerna

Från huvudstammen eller radiatorfördelare drar du rörledningar till varje radiator. Vid direktanslutning används vanligtvis kopparrör, PEX-rör eller flerlagersrör beroende på systemets utförande.

För kopparrör:
Mät och kapa rören med rörkap för att få rena, räta snitt. Gratta bort eventuella grader på insidan med en grat-skrapa. Böj rören försiktigt med rörbockningsverktyg för att undvika veck som minskar flödet.

För PEX eller flerlagersrör:
Dessa rör är enklare att arbeta med och kan böjas för hand inom vissa radier. Använd tillverkarens rekommenderade kopplingar – vanligtvis skruvkopplingar eller pressverktyg beroende på system.

Dra rören så att de har lätt fall mot tömningspunkter och undvik höga punkter där luft kan samlas. Om höga punkter är oundvikliga, installera luftningsnipplar.

Steg 5: Installera radiatorkoppel

Nu är det dags att koppla ihop rörledningarna med radiatorventilerna. Radiatorkoppel finns i olika utföranden beroende på rörtyp och dimension.

För kopparrör med kompressionskoppling:

1. Skjut på kopplingmuttern på röret med gängan vänd mot rörets ände
2. Placera klämringen på röret
3. Skjut röret in i kopplingskroppen tills det når botten
4. Dra åt muttern för hand först, sedan med skiftnyckel
5. Dra åt ytterligare cirka ¾ varv – överdragning kan skada tätningen

För PEX-rör med skruvkoppling:

1. Skjut på kopplingmuttern
2. Placera stödringen inuti rörets ände
3. Skjut på tätningskonen
4. Skruva fast kopplingen i radiatorventilen
5. Dra åt enligt tillverkarens specifikation

Kontrollera att alla kopplingar sitter rakt och att rören inte är vridna eller utsatta för mekanisk påfrestning. Radiatorkoppel ska inte användas för att kompensera felinpassade rör – justera istället rördragningen.

Steg 6: Installera radiatorfördelare (om tillämpligt)

Om du använder en radiatorfördelare monteras denna på väggen eller i ett fördelarskåp. Fördelaren har vanligtvis anslutningar för tillopp och retur från huvudstammen samt utgångar för varje radiator.

Montera fördelaren horisontellt och använd vattenpass. Anslut huvudledningarna till fördelarens in- och utgångar med lämpliga kopplingar. Varje utgång på fördelaren är försedd med avstängnings- och reglerventiler som möjliggör individuell balansering av flödet till varje radiator.

Från fördelarens utgångar drar du rör till respektive radiator. Märk varje anslutning tydligt så att du vet vilken radiator som hör till vilken utgång – detta förenklar framtida service och balansering avsevärt.

Altech erbjuder kompletta fördelarlösningar med integrerade flödesmätare som gör balansering av systemet mycket enklare. Med flödesmätare kan du se exakt hur mycket vatten som går till varje radiator och justera för optimal värmefördelning.

Steg 7: Anslut till huvudsystemet

Anslutningen till huvudstammen eller primärkretsen kräver särskild omsorg. Om du kopplar in i ett befintligt system måste detta vara trycklöst och tömt.

Vid anslutning till en befintlig stam kan du behöva:

• Kapa upp stammen och installera en T-koppling
• Använda påsticksventiler om systemet ska vara i drift under installationen (kräver specialverktyg)
• Installera avstängningsventiler så att den nya grenen kan isoleras

Se till att anslutningen är utförd med rätt flödesriktning. Tilloppsröret ska anslutas till tilloppsstammen och returröret till returstammen. En felaktig koppling kan orsaka att systemet inte fungerar korrekt.

Steg 8: Täthetsprovning

Innan systemet fylls med vatten permanent ska en noggrann täthetsprovning genomföras. Detta är ett kritiskt steg som kan spara dig från omfattande vattenskador.

1. Stäng alla luftningsnipplar på radiatorerna
2. Fyll systemet långsamt med vatten och kontrollera att alla automatiska luftare fungerar
3. Öka trycket till 1,5 gånger arbetstrycket (vanligtvis cirka 9 bar för ett system med 6 bars arbetstryck)
4. Låt systemet stå under tryck i minst 2 timmar
5. Kontrollera alla kopplingar, ventiler och anslutningar noggrant efter läckage
6. Trycket ska inte sjunka mer än 0,2 bar under provperioden

Om läckage upptäcks, töm systemet, åtgärda felet och upprepa täthetsprovningen. Försök aldrig att dra åt kopplingar under tryck – detta kan orsaka plötsliga läckage.

Steg 9: Luftning och driftsättning

När täthetsprovningen är godkänd kan systemet sättas i drift. Luftning är avgörande för att systemet ska fungera optimalt.

1. Sänk trycket till normalt arbetstryck (vanligtvis 1,5-2 bar i kallt tillstånd)
2. Starta cirkulationspumpen på lägsta hastighet
3. Lufta varje radiator systematiskt, börja med den lägst belägna
4. Öppna luftningsnippeln försiktigt tills vatten kommer ut utan luftbubblor
5. Kontrollera och fyll på vatten efter behov för att hålla rätt tryck
6. Låt systemet cirkulera i 15-20 minuter och upprepa luftningen

Moderna system med automatiska luftare kommer att fortsätta avlägsna luft under de första dygnen av drift. Kontrollera trycket dagligen under den första veckan och fyll på vid behov.

Steg 10: Balansering av systemet

För att uppnå jämn värmefördelning i hela systemet krävs balansering. Detta innebär att flödet till varje radiator justeras så att alla radiatorer uppnår rätt temperatur samtidigt.

Grundläggande balanseringsmetod:

1. Öppna alla radiatorventiler helt
2. Starta med den radiator som är närmast värmekällan
3. Stäng av returventilen delvis för att minska flödet
4. Gå vidare till nästa radiator och upprepa
5. Radiatorer längre bort från värmekällan ska ha mer öppna ventiler

Med radiatorfördelare:
Om du har en fördelare med flödesmätare blir balanseringen mycket enklare. Justera varje utgång till det flöde som krävs för respektive radiators effekt. Tillverkaren av radiatorn anger vanligtvis erforderligt flöde i produktdokumentationen.

Temperaturmetod:
En mer precis metod är att mäta temperaturen på tilloppet och returen för varje radiator. Skillnaden bör vara 10-20°C beroende på systemets utformning. Justera returventilen tills rätt temperaturdifferens uppnås.

Balansering kan ta tid och kräver tålamod. Låt systemet stabilisera sig mellan justeringar och kontrollera resultatet vid olika utetemperaturer för att säkerställa att balanseringen fungerar under alla driftförhållanden.

Steg 11: Dokumentation och slutkontroll

När installationen är klar och systemet fungerar korrekt ska du dokumentera arbetet:

• Fotografera installationen innan rör döljs av golvlister eller paneler
• Märk alla ventiler och kopplingar tydligt
• Skapa en enkel ritning som visar rördragning och komponenter
• Anteckna inställningar på returventiler för framtida referens
• Spara kvitton och produktdokumentation

Genomför en slutkontroll:

• Alla radiatorer värmer jämnt
• Inga läckage vid kopplingar eller ventiler
• Systemtrycket är stabilt
• Termostatventiler reglerar korrekt
• Inga ovanliga ljud från systemet (borrande ljud kan tyda på kvarvarande luft)

Tips för långsiktig funktion

Regelbunden kontroll
Kontrollera systemtrycket månadsvis, särskilt under uppvärmningssäsongen. Ett långsamt sjunkande tryck kan tyda på små läckage som bör åtgärdas.

Årlig luftning
Även med automatiska luftare kan luft samlas i systemet över tid. Lufta radiatorerna minst en gång per år, lämpligen före uppvärmningssäsongen.

Rengöring av filter
Om systemet har slamavskiljare eller filter, rengör dessa enligt tillverkarens rekommendationer. Slam och föroreningar kan orsaka igensättning och ineffektiv värmeöverföring.

Kontroll av tätningar
Radiatorkoppel med kompressionstätningar kan behöva dras åt efter några månader när systemet har genomgått temperaturväxlingar. Kontrollera kopplingar för läckage och dra vid behov åt försiktigt.

Vanliga problem och lösningar

Radiator blir inte varm

• Kontrollera att både tillopps- och returventil är öppna
• Lufta radiatorn
• Kontrollera att termostatventilen inte är i frostläge
• Verifiera att flödet genom radiatorkoppel inte är blockerat

Läckage vid koppling

• Kontrollera att rätt tätning används
• Verifiera att kopplingen är dragen med rätt moment
• Inspektera gängor för skador
• Byt ut skadade komponenter

Ojämn värme i radiatorn

• Lufta radiatorn noggrant
• Kontrollera att radiatorn hänger plant
• Verifiera att flödet är tillräckligt
• Kontrollera att returventilen inte är för hårt strypt

Ljud från systemet

• Borrande ljud: Luft i systemet – lufta noggrant
• Vattenljud: För högt flöde – justera returventiler
• Tickande ljud: Termisk expansion – kontrollera rörfästen

Sammanfattning

Korrekt installation av radiatorkoppel och fördelare är grundläggande för ett välfungerande värmesystem. Genom att följa dessa steg säkerställer du en säker, effektiv och långvarig installation. Kom ihåg att kvaliteten på komponenter och utförande direkt påverkar systemets prestanda och livslängd.

Välj alltid komponenter från etablerade tillverkare som Altech, som erbjuder produkter testade för svenska förhållanden och krav. Om du är osäker på någon del av installationen, konsultera en auktoriserad VVS-installatör.

För ytterligare rådgivning och rätt komponenter till ditt projekt, besök VVSOutlet i Sundbyberg där kunnig personal kan hjälpa dig välja rätt radiatorkoppel och tillbehör för just din installation.

Vanliga frågor om radiatorkoppel och fördelare

Vilken typ av radiatorkoppel ska jag välja för mitt system?
Valet beror på vilken typ av rör du har och radiatorns anslutningar. För kopparrör är kompressionskopplingar vanligast och ger en säker, lättmonterad anslutning. För PEX eller flerlagersrör används kopplingar anpassade för respektive rörsystem. Kontrollera att kopplet är dimensionerat för systemets tryck och temperatur – standardkoppel klarar vanligtvis 10 bar och 110°C. Välj helst mässingskopplingar från etablerade tillverkare som Altech för bästa hållbarhet och kompatibilitet.

Behöver jag en radiatorfördelare eller kan jag ansluta direkt?
För enstaka radiatorer eller mindre installationer fungerar direktanslutning utmärkt. En radiatorfördelare blir fördelaktig när du har flera radiatorer i samma zon, särskilt vid golvvärmesystem eller i större fastigheter. Fördelaren ger bättre kontroll över flödesfördelning, förenklar balansering och gör service enklare eftersom varje radiator kan stängas av individuellt. I moderna installationer med krav på god energieffektivitet rekommenderas ofta fördelare med integrerade flödesmätare.

Hur ofta behöver radiatorkoppel bytas ut?
Kvalitativa radiatorkoppel i mässing har mycket lång livslängd och behöver sällan bytas om de installerats korrekt. Tätningar kan dock behöva bytas efter 10-15 år beroende på systemets driftförhållanden. Tecken på att kopplingar behöver ses över är läckage, korrosion eller om du genomför större systemändringar. Vid byte av radiator är det ofta lämpligt att även byta radiatorkoppel för att säkerställa optimal funktion och undvika kompatibilitetsproblem mellan gamla och nya komponenter.

Kan jag installera radiatorkoppel själv eller behöver jag anlita VVS-installatör?
Enklare installationer som byte av radiatorkoppel på befintliga radiatorer kan många hemmafixare genomföra själva med rätt verktyg och kunskap. Dock kräver arbete på tryckbärande system noggrannhet och förståelse för VVS-teknik. Nya installationer, arbete på huvudstammar eller koppling till fjärrvärmesystem bör alltid utföras av behörig VVS-installatör. Kom ihåg att felaktig installation kan leda till vattenskador och att försäkringar kan kräva att arbetet utförts av fackman. Vid osäkerhet är det alltid säkrast att konsultera en professionell installatör.
