Typ D panelradiator — dubbelradiator för högre effekt
Typ D panelradiatorer, även kallade dubbelradiatorer, är en populär lösning när man behöver hög värmeeffekt utan att ta för stor väggyta i anspråk. Genom sin konstruktion med två värmande paneler och konvektionskanaler erbjuder dessa radiatorer upp till dubbelt så hög effekt som en enkel panelradiator i samma storlek. I denna guide går vi igenom allt du behöver veta om typ D radiatorer – från funktion och dimensionering till installation och underhåll.

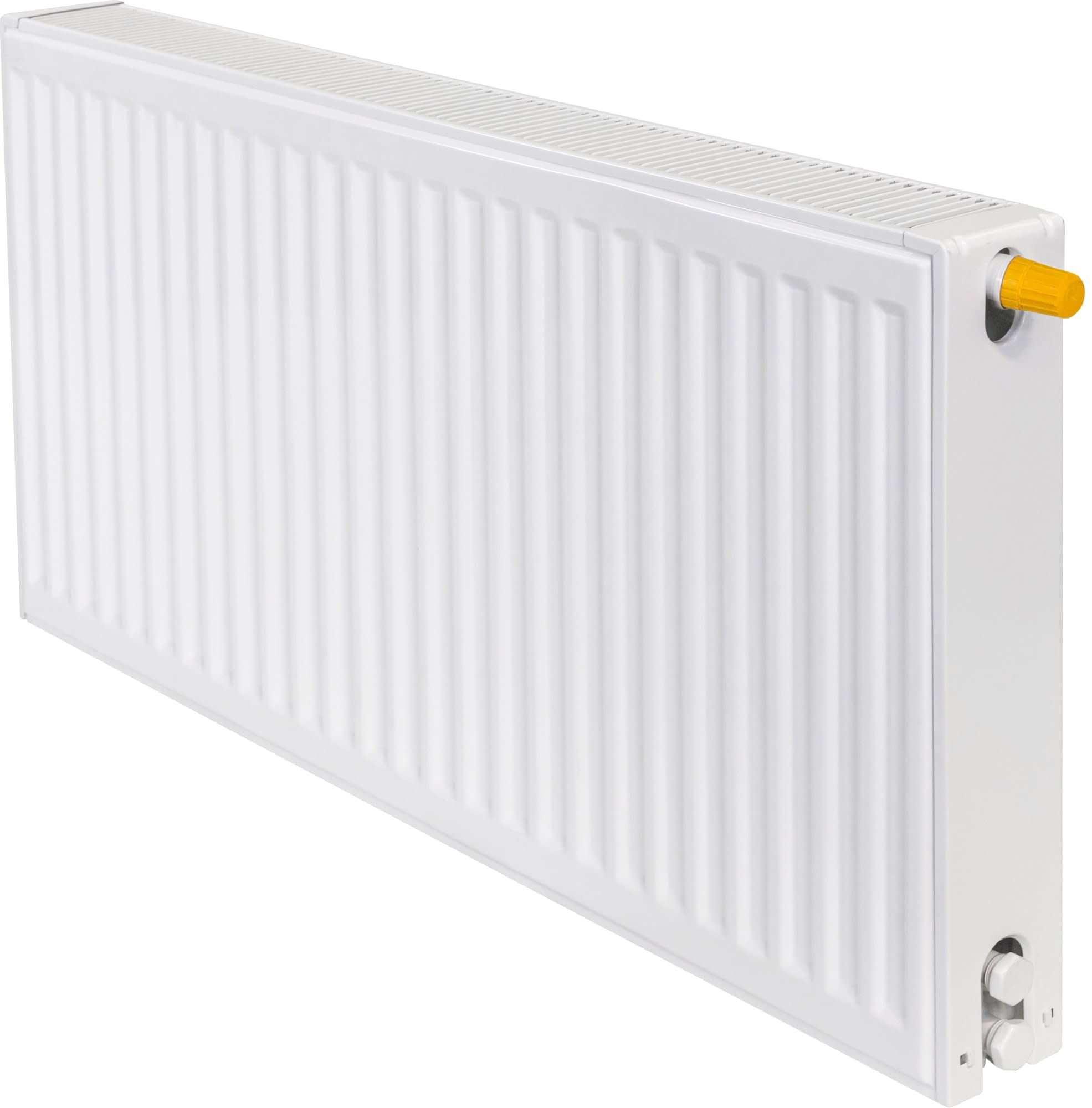

Vad är en typ D panelradiator?
En typ D panelradiator består av två värmande stålpaneler placerade parallellt med konvektionskanaler emellan. Konstruktionen skapar en effektiv kombination av strålningsvärme från panelerna och konvektionsvärme från de interna kanalerna. Detta gör typ D till ett utmärkt val för utrymmen där man behöver maximal värmeeffekt på begränsad väggyta.
Purmo, som är en ledande tillverkare av panelradiatorer, erbjuder typ D radiatorer i ett brett utbud av storlekar och anslutningsalternativ. Dessa radiatorer kännetecknas av hög kvalitet, lång livslängd och effektiv värmeavgivning.
Skillnaden mellan olika radiatortyper
För att förstå fördelarna med typ D är det värt att känna till skillnaderna mellan de vanligaste panelradiatortyperna:
- Typ 11 (K1): En panel utan konvektionskanaler
- Typ 21 (K2): En panel med konvektionskanaler
- Typ 22 (K3): Två paneler med konvektionskanaler
- Typ D: Två paneler med konvektionskanaler och optimerad konstruktion för maximal effekt
Typ D ligger effektmässigt i samma klass som typ 22, men med vissa konstruktionsmässiga fördelar som kan ge bättre prestanda i specifika installationer.
Steg 1: Beräkna effektbehovet för ditt utrymme
Innan du väljer en typ D radiator måste du veta hur mycket värmeeffekt rummet kräver. Effektbehovet påverkas av flera faktorer:
Faktorer som påverkar effektbehovet
Rumsvolym och isolering: Ett större rum kräver naturligtvis mer värme. Samtidigt spelar isoleringens kvalitet en avgörande roll. Ett välisolerat modernt hus kan klara sig med 50-70 W/m², medan äldre hus kan behöva 100-150 W/m² eller mer.
Fönster och väggplacering: Rum med stora fönsterytor eller yttervägg mot norr kräver högre effekt. Placera gärna radiatorn under fönster för att motverka kallras.
Takhöjd: Standardberäkningar utgår från 2,4-2,5 meters takhöjd. Högre tak kräver kompensation i effektbehovet.
Ventilation: Rum med mekanisk ventilation kan behöva extra värmetillskott, särskilt om ventilationen inte har värmeåtervinning.
Praktisk beräkning
En förenklad formel för effektbehov i moderna hus:
- Välventilerat rum med normalstora fönster: 60-80 W/m²
- Rum med stora fönster eller yttervägg: 80-100 W/m²
- Badrum och entréer: 100-120 W/m²
För ett vardagsrum på 20 m² med normalstora fönster blir behovet cirka 1400-1600 W (20 m² × 70-80 W/m²).
Steg 2: Fastställ systemtemperaturen
Systemtemperaturen är avgörande för att välja rätt radiatorstorlek. Moderna värmesystem använder vanligtvis lågtemperatursystem med 55/45°C (tilllopp/retur), medan äldre system ofta har 80/60°C.
Varför systemtemperaturen spelar roll
En radiator avger olika mycket värme beroende på systemtemperatur. Samma radiator kan ge:
- 100% effekt vid 80/60°C
- Cirka 50-60% effekt vid 55/45°C
Detta innebär att du behöver en större radiator för lågtemperatursystem. Fördelen med lägre temperaturer är dock bättre verkningsgrad på värmepumpar och pannor.
Kontrollera ditt system
Om du är osäker på systemtemperaturen kan du:
- Kontrollera dokumentation från värmesystemet
- Mäta temperaturen på tilloppsledningen när systemet körts en stund
- Fråga din VVS-installatör eller kontakta VVSOutlet i Sundbyberg för rådgivning
Steg 3: Välj rätt radiatorstorlek
När du känner till effektbehovet och systemtemperaturen kan du välja radiatorstorlek från tillverkarens effekttabeller.
Läsa effekttabeller
Purmos effekttabeller visar avgivna effekten för olika radiatorstorlekar vid olika systemtemperaturer. Tabellerna anger:
- Radiatorns höjd och längd
- Effekt vid 80/60°C
- Effekt vid 55/45°C
- Effekt vid 60/45°C (för tilläggsisolerade hus)
Praktiskt exempel
För vårt vardagsrum på 20 m² med ett effektbehov på 1500 W och systemtemperatur 55/45°C:
- Kontrollera effekttabellen för typ D radiatorer
- Sök efter en radiator som ger minst 1500 W vid 55/45°C
- Detta kan exempelvis vara en radiator med höjd 600 mm och längd 1400 mm
Tips vid val av storlek
Välj gärna något större: Det är bättre att ha en något överdimensionerad radiator som går på lägre temperatur än en underdimensionerad som måste köras på max.
Tänk på placeringen: Mät noga var radiatorn ska sitta. Tänk på dörrar, fönster och möbler som kan påverka luftcirkulationen.
Höjd kontra längd: En längre men lägre radiator ger ofta bättre värmefördelning än en kort men hög radiator med samma effekt.
Steg 4: Välj anslutningstyp
Typ D radiatorer finns med olika anslutningsalternativ som påverkar både installation och estetik.
Vanliga anslutningstyper
Sidoanslutning: Traditionell anslutning där rör kommer in från sidan. Ger flexibilitet vid installation och är enkel att serva.
Bottananslutning: Rören ansluts underifrån, vilket ger ett renare utseende. Kräver speciella ventiler och kan vara något dyrare.
Mittenanslutning: Anslutning i mitten av radiatorns undersida, populärt i moderna installationer.
Ventilval
Välj termostatventil för att kunna reglera temperaturen i varje rum individuellt. Detta ger:
- Bättre komfort
- Lägre energiförbrukning
- Möjlighet att anpassa temperaturen efter rummets användning
Steg 5: Förbered installationen
En noggrann förberedelse är nyckeln till en lyckad installation.
Material och verktyg du behöver
- Typ D radiator med konsoller
- Radiatorventiler (termostatventil och returventil)
- Tätningsband eller tätningspasta
- Luftningsventil (om inte inbyggd)
- Vattenpass
- Måttband och penna
- Borrmaskin med rätt borr för väggen
- Skiftnyckel och rörtång
- Skyddsduk för golvet
Kontrollera leveransen
När radiatorn levereras från VVSOutlet i Sundbyberg, kontrollera att:
- Radiatorn är oskadad
- Alla konsoller och fästen finns med
- Ventiler och tillbehör är kompletta
- Eventuella pluggar och tätningar är på plats
Steg 6: Montera väggkonsollerna
Korrekt montering av konsollerna är avgörande för radiatorns stabilitet och funktion.
Markera fästpunkterna
- Mät upp önskad höjd från golvet (vanligtvis 10-15 cm)
- Markera radiatorns mittlinje på väggen
- Använd radiatorns mått för att markera var konsollerna ska sitta
- Kontrollera med vattenpass att markeringarna är horisontella
Borra och montera
- Borra hål enligt markeringarna (hålstorlek enligt pluggarnas dimension)
- Sätt i väggpluggar lämpliga för väggmaterialet
- Skruva fast konsollerna med rejäla skruvar
- Dubbelkolla att konsollerna sitter plant och stabilt
Tips för olika väggtyper
Gipsväggar: Använd mollypluggar eller hitta reglar att fästa i
Tegel/betong: Standardplugg och skruv fungerar utmärkt
Trävägg: Skruva direkt i reglar eller använd genomgående bultar
Steg 7: Installera ventiler och anslutningar
Ventilinstallationen kräver noggrannhet för att undvika läckage.
Montera ventilerna
- Linda tätningsband medurs runt ventilgängorna (5-7 varv)
- Skruva fast ventilerna i radiatorns anslutningar
- Dra åt ordentligt men inte överdrivet hårt
- Kontrollera att ventilerna pekar i rätt riktning
Anslut till värmesystemet
- Stäng av värmesystemet och tappa ur trycket
- Anslut tilloppsledningen till termostatventilen
- Anslut returledningen till returventilen
- Använd lämpliga kopplingar för ditt rörsystem (press, skruvkoppling etc.)
- Kontrollera alla anslutningar noga
Steg 8: Häng upp radiatorn
Nu är det dags att sätta radiatorn på plats.
Lyft och placera
- Lyft radiatorn försiktigt (typ D radiatorer kan vara tunga, använd gärna två personer)
- Haka fast radiatorn på väggkonsollerna
- Kontrollera att radiatorn hänger stabilt
- Använd vattenpass för att kontrollera att radiatorn är helt horisontell
- Justera vid behov genom att skruva på konsollernas justeringsskruvar
Säkerhetskontroll
Skaka försiktigt på radiatorn för att säkerställa att den sitter fast ordentligt. En typ D radiator fylld med vatten väger betydligt mer än tom, så fästena måste vara stabila.
Steg 9: Fyll och lufta systemet
Korrekt ifyllning och luftning är avgörande för radiatorns funktion.
Fyll systemet
- Öppna radiatorns ventiler
- Fyll värmesystemet långsamt med vatten
- Kontrollera att trycket i systemet når rätt nivå (vanligtvis 1-1,5 bar)
- Håll koll på eventuella läckage vid alla anslutningar
Lufta radiatorn
- Ha en behållare redo under luftningsventilen
- Öppna luftningsventilen försiktigt med en luftningsnyckel
- Låt luften pysa ut tills vatten börjar rinna
- Stäng ventilen omedelbart när vatten kommer
- Upprepa proceduren efter några timmars drift
- Fyll på vatten i systemet om trycket sjunkit
Första dygnet
Kontrollera radiatorn flera gånger under första dygnet:
- Känn efter läckage vid alla anslutningar
- Lufta igen om radiatorn inte blir jämnt varm
- Justera termostatventilen till önskad temperatur
Steg 10: Optimera och underhåll
För att få bästa prestanda och lång livslängd krävs viss optimering och underhåll.
Balansera värmesystemet
Om du har flera radiatorer i systemet kan det behövas balansering:
- Öppna alla termostatventiler helt
- Justera returventilerna så att alla radiatorer blir lika varma
- Börja med radiatorerna längst från pannan/värmepumpen
- Stryp returventilen något på de radiatorer som blir för varma
Regelbundet underhåll
Årlig luftning: Lufta radiatorn varje höst innan uppvärmningssäsongen
Rengöring: Dammsug försiktigt mellan konvektionskanalerna några gånger per år
Lackkontroll: Kontrollera lacken årligen, retuschera vid behov
Ventilkontroll: Se till att termostatventilen går lätt att vrida
Felsökning vanliga problem
Radiatorn blir inte varm: Kontrollera att ventilerna är öppna och lufta radiatorn
Ojämn värme: Lufta radiatorn och kontrollera flödet
Läckage: Dra åt anslutningarna försiktigt, byt tätning om nödvändigt
Termostatventilen fungerar inte: Kontrollera att ventilinsatsen inte är fastnad
Fördelar med typ D panelradiatorer
Typ D radiatorer erbjuder flera fördelar som gör dem till ett populärt val:
Hög effekt på liten yta
Den dubla konstruktionen ger upp till dubbelt så hög effekt som en enkel panelradiator i samma storlek. Detta är särskilt värdefullt i rum där väggutrymmet är begränsat.
Snabb uppvärmning
Kombinationen av strålningsvärme och konvektion gör att rummet värms upp snabbt och effektivt. Detta är fördelaktigt i utrymmen som används periodvis, som badrum eller gästrum.
Jämn värmefördelning
Konvektionskanalerna skapar en luftcirkulation som ger jämn värmefördelning i hela rummet, vilket undviker kalla zoner.
Flexibilitet i systemtemperatur
Typ D radiatorer fungerar väl både i äldre högtemperatursystem (80/60°C) och moderna lågtemperatursystem (55/45°C), vilket gör dem lämpliga vid systemuppgraderingar.
Särskilda tillämpningar för typ D radiatorer
Badrum och våtutrymmen
I badrum är typ D radiatorer ett utmärkt val tack vare:
- Hög effekt för snabb uppvärmning på morgonen
- Kompakt storlek som passar i mindre utrymmen
- Möjlighet att få god värme även vid lägre systemtemperaturer
Välj radiatorer med rostskyddad yta för våtutrymmen och se till att ventilationen fungerar för att undvika kondensbildning.
Entréer och hallar
Entréer kräver ofta extra värme för att kompensera för kalla luftströmmar när dörrar öppnas. Typ D radiatorns höga effekt gör den idealisk för detta ändamål.
Kök
I moderna kök där väggskåp och vitvaror tar mycket plats kan en kompakt typ D radiator ge tillräcklig värme utan att ta för stor plats.
Kontor och arbetsrum
För arbetsrum där snabb uppvärmning och god temperaturreglering är viktigt passar typ D radiatorer utmärkt. Den jämna värmefördelningen skapar en behaglig arbetsmiljö.
Energieffektivitet och miljöpåverkan
Typ D radiatorer kan bidra till lägre energiförbrukning när de används rätt:
Optimal dimensionering
En korrekt dimensionerad radiator kan köras på lägre medeltemperatur, vilket ger:
- Bättre verkningsgrad på värmepumpar
- Lägre energiförbrukning
- Längre livslängd på värmesystemet
Individuell rumsreglering
Genom att använda termostatventiler på varje radiator kan du:
- Sänka temperaturen i rum som används sällan
- Anpassa värmen efter rummets användning
- Spara upp till 10-15% på uppvärmningskostnaden
Kombination med förnybar energi
Typ D radiatorer fungerar utmärkt tillsammans med:
- Bergvärme och luftvärmepumpar
- Solvärme som komplement
- Pelletspannor och andra förnybara värmekällor
Den effektiva värmeöverföringen gör att radiatorn kan ge god komfort även vid de lägre temperaturer som moderna värmesystem använder.
Viktigt att tänka på innan du börjar
VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.
Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.
- Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
- Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
- Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.
Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.
Vanliga frågor om typ D panelradiatorer
Vad är skillnaden mellan typ D och typ 22 radiatorer?
Typ D och typ 22 är båda dubbelradiatorer med två värmande paneler och konvektionskanaler. Skillnaderna är ofta små och kan variera mellan tillverkare. Båda typerna ger liknande effekt och är lämpliga för samma tillämpningar. Vissa tillverkare använder beteckningen typ D för optimerade varianter med något förbättrad konvektionsdesign, medan andra använder beteckningarna synonymt. Kontrollera alltid effekttabellerna för den specifika modellen du överväger.
Hur ofta behöver jag lufta min typ D radiator?
Lufta radiatorn minst en gång per år, helst i början av uppvärmningssäsongen. Om radiatorn inte blir jämnt varm eller om du hör gluckande ljud kan det vara dags att lufta igen. Efter installation eller arbeten på värmesystemet bör du lufta flera gånger under de första veckorna. Moderna värmesystem med automatisk luftning kan kräva mindre manuell luftning, men det är ändå bra att kontrollera regelbundet.
Kan jag installera en typ D radiator själv eller behöver jag en VVS-installatör?
Om du har grundläggande VVS-kunskaper och rätt verktyg kan du installera radiatorn själv, särskilt om det gäller byte av en befintlig radiator. Dock rekommenderas att anlita en certifierad VVS-installatör för att säkerställa korrekt installation och undvika problem med läckage eller felaktig dimensionering. En professionell installation ger också trygghet genom garanti och försäkringsskydd. Kontakta VVSOutlet i Sundbyberg för rådgivning om installation.
Hur länge håller en typ D panelradiator?
En kvalitetsradiator från en etablerad tillverkare som Purmo kan hålla 20-30 år eller mer vid korrekt installation och underhåll. Livslängden påverkas av vattenkvaliteten i värmesystemet, systemtemperaturer och hur väl radiatorn underhålls. Regelbunden luftning, kontroll av lacken och korrekt balansering av systemet bidrar till längre livslängd. Radiatorer i moderna lågtemperatursystem tenderar att hålla längre än de i äldre högtemperatursystem eftersom lägre temperaturer minskar påfrestningarna på materialet.
