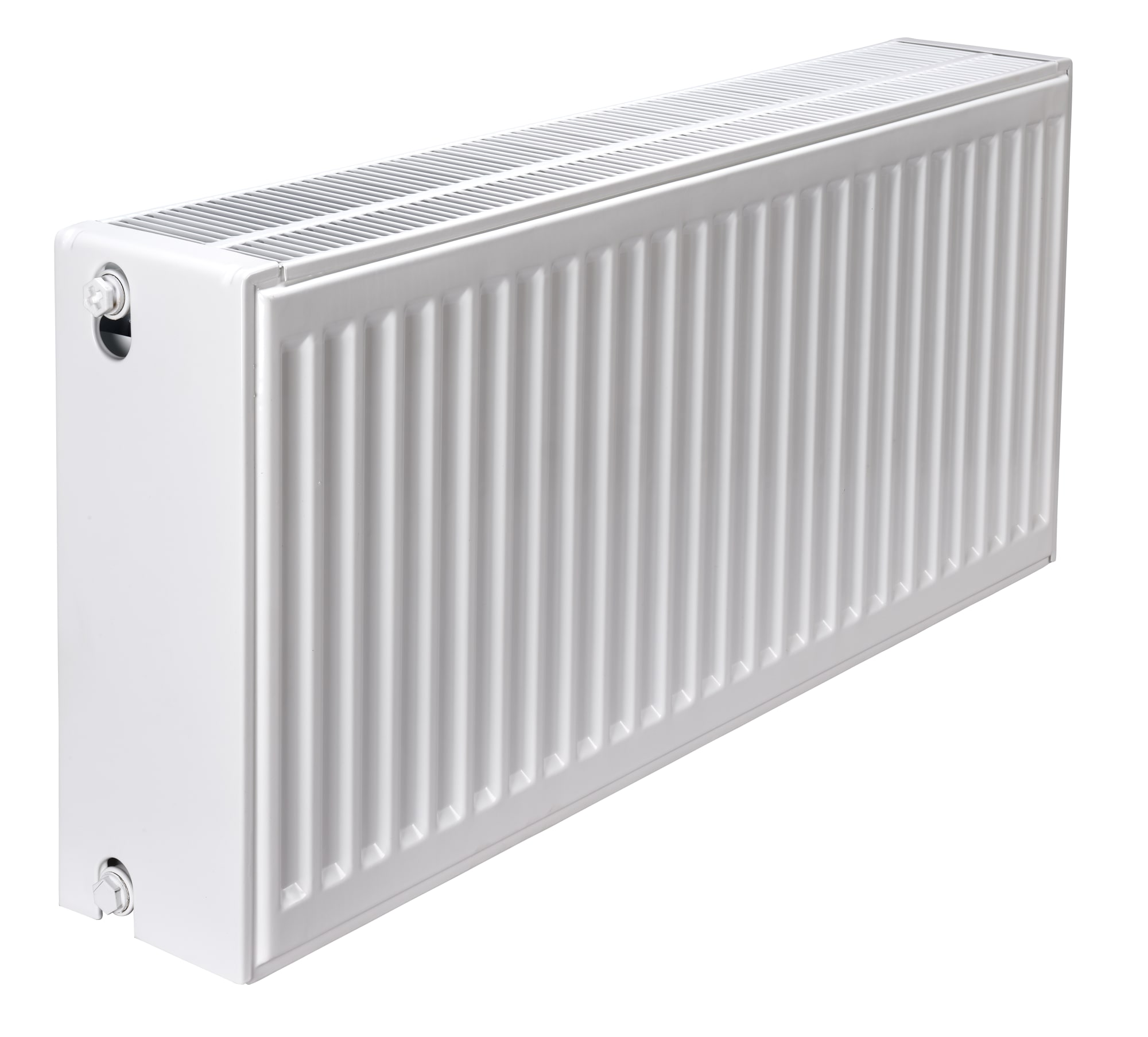

Typ K panelradiator — den vanligaste radiatorn i Sverige
Typ K panelradiatorn, även kallad kompaktpanelradiator, är den absolut vanligaste radiatorn i svenska hem och lokaler. Med sin effektiva värmeavgivning, kompakta design och goda prestanda har denna radiatortyp blivit en självklar standard inom VVS-branschen. I denna guide får du en djupgående förståelse för vad som gör typ K radiatorer så populära och hur du väljer rätt modell för dina behov.
Vad är en typ K panelradiator?
En typ K panelradiator är en kompaktpanelradiator som består av en värmepanel med konvektionsplåtar monterade på baksidan. Beteckningen "K" står för kompakt, vilket syftar på radiatorns konstruktion där konvektionsplåtarna är integrerade mellan panelen och väggfästet. Denna design ger en optimal balans mellan värmeavgivning och djupmått.
Konstruktionen innebär att vattnet cirkulerar genom den främre panelen medan konvektionsplåtarna på baksidan skapar en kamineffekt som ökar luftcirkulationen. Denna kombination av strålningsvärme från panelen och konvektionsvärme från plåtarna ger en effektiv och jämn värmefördelning i rummet.
Till skillnad från en enkel plattvärmeelement (typ 10) som endast har en panel utan konvektionsplåtar, eller en typ 11 som har en panel med konvektionsplåtar placerade bakom, erbjuder typ K radiatorn en mer kompakt lösning med högre effekt per ytenhet.
Teknisk uppbyggnad och funktion
Typ K panelradiatorn består av flera viktiga komponenter som tillsammans skapar en effektiv värmelösning. Den främre panelen är tillverkad av stålplåt som formats till kanaler där värmebäraren (vanligtvis vatten) cirkulerar. Dessa kanaler är optimerade för att ge maximal kontaktyta mellan vattnet och stålet, vilket möjliggör effektiv värmeöverföring.
Bakom den främre panelen sitter konvektionsplåtarna, som är tunna metallplåtar formade i ett sicksackmönster. Dessa plåtar värms upp av den varma panelen och skapar en naturlig luftcirkulation. Kall luft sugs in vid radiatorns underkant, värms upp när den passerar konvektionsplåtarna och stiger sedan uppåt som varm luft. Denna konvektionsström bidrar betydligt till radiatorns totala värmeavgivning.
Radiatorns värmeavgivning sker genom två mekanismer: strålningsvärme (cirka 30-40%) och konvektionsvärme (cirka 60-70%). Strålningsvärmen värmer direkt objekt och ytor i rummet, medan konvektionsvärmen värmer luften som sedan cirkulerar i rummet. Denna kombination ger en behaglig och jämn värme.
Fördelar med typ K panelradiatorer
Den främsta fördelen med typ K radiatorer är deras höga effekt i förhållande till storleken. Tack vare konvektionsplåtarna kan en typ K radiator leverera betydligt mer värme än en enkel panelradiator av samma storlek. Detta innebär att du kan använda en mindre radiator för att uppnå samma värmeeffekt, vilket sparar både plats och ofta kostnad.
Det kompakta djupmåttet är en annan viktig fördel. En typ K radiator har typiskt ett djup på 60-65 mm, vilket är betydligt mindre än en typ 22 radiator (två paneler med konvektionsplåtar) som kan vara 100 mm djup eller mer. Detta gör typ K radiatorer särskilt lämpliga för platser där utrymmet är begränsat, exempelvis under fönster eller i trånga korridorer.
Snabb uppvärmning är ytterligare en styrka. Tack vare den relativt låga vattenvolymen och den effektiva värmeöverföringen reagerar typ K radiatorer snabbt på temperaturförändringar i systemet. Detta gör dem väl lämpade för moderna styrsystem med termostatventiler och rumstermostat.
Från ett ekonomiskt perspektiv erbjuder typ K radiatorer ett utmärkt värde. De är kostnadseffektiva i inköp samtidigt som de ger hög prestanda. Kombinationen av god värmeavgivning och kompakt design gör dem till ett förstahandsval för de flesta installationer.
Jämförelse med andra radiatortyper
För att förstå typ K radiatorns position är det värdefullt att jämföra med andra vanliga radiatortyper. En typ 10 radiator består endast av en enkel panel utan konvektionsplåtar. Den ger främst strålningsvärme och har lägst effekt av alla radiatortyper. Typ 10 används ofta där man vill ha en diskret radiator med låg effekt, exempelvis i entréer eller som komplement till annan uppvärmning.
Typ 11 radiatorn har en panel med konvektionsplåtar monterade bakom. Den ger högre effekt än typ 10 men lägre än typ K. Typ 11 används ofta i mindre rum eller där man vill ha en något lägre värmeavgivning.
Typ 21 och typ 22 radiatorer har två paneler, där typ 21 har konvektionsplåtar mellan panelerna och typ 22 har konvektionsplåtar både mellan och bakom panelerna. Dessa ger högre effekt än typ K men har också betydligt större djupmått. Typ 22 är den vanligaste radiatorn i äldre installationer men har i många fall ersatts av typ K i moderna byggnader.
Typ 33 radiatorer med tre paneler ger högst effekt men är också djupast och används främst i industriella tillämpningar eller där extremt hög värmebehov finns på begränsad väggyta.
Dimensionering av typ K radiatorer
Korrekt dimensionering är avgörande för att få en välfungerande värmeinstallation. Dimensioneringen baseras på rummets värmebehov, som i sin tur beror på faktorer som rumsstorlek, isolering, antal fönster, läge i byggnaden och önskad inomhustemperatur.
Värmebehov beräknas normalt i watt (W) och baseras på byggnadens energiprestanda. För ett modernt välisolerat hus kan värmebehovet vara 50-80 W per kvadratmeter golvyta, medan äldre hus kan kräva 100-150 W per kvadratmeter eller mer. En VVS-konsult kan göra exakta beräkningar baserat på byggnadens specifika förutsättningar.
När värmebehovet är känt väljs radiatorstorlek utifrån tillverkarens effekttabeller. Dessa tabeller visar radiatorns värmeavgivning vid olika systemtemperaturer. Standardtemperaturen för dimensionering är ofta 70/50°C (framledning/retur) med 20°C rumstemperatur, men moderna lågtemperatursystem kan arbeta med 55/45°C eller 50/40°C.
Det är viktigt att notera att radiatorns effekt minskar vid lägre systemtemperaturer. En radiator som ger 1000 W vid 70/50°C kanske bara ger 600-700 W vid 55/45°C. Detta måste beaktas vid dimensioneringen, särskilt om systemet ska vara kompatibelt med värmepump eller fjärrvärme med låg framledningstemperatur.
Purmo, som är en av de ledande tillverkarna av panelradiatorer, erbjuder detaljerade dimensioneringsverktyg och effekttabeller som underlättar valet av rätt radiatorstorlek. Deras typ K radiatorer finns i ett brett utbud av storlekar för att passa olika behov.
Installation och montering
Installation av typ K panelradiatorer kräver noggrannhet för att säkerställa både funktion och säkerhet. Monteringen börjar med att markera radiatorns position på väggen. Radiatorn placeras normalt under fönster för att motverka kallras och skapa en jämn temperatur i rummet. Underkanten bör sitta minst 100 mm från golvet för att möjliggöra god luftcirkulation och underlätta städning.
Väggfästena monteras enligt tillverkarens anvisningar med lämpliga pluggar och skruvar anpassade för väggmaterialet. Det är kritiskt att fästena sitter stabilt eftersom radiatorn när den är fylld med vatten kan väga 50-100 kg beroende på storlek. För gipsväggar eller lättväggar kan förstärkningar behövas.
Rörinstallationen utförs enligt gällande regler och standarder. Typ K radiatorer levereras normalt med anslutningar för nedre anslutning (båda anslutningarna i radiatorns underkant) eller sidoanslutning. Nedre anslutning ger en diskretare installation medan sidoanslutning ofta är enklare att installera vid renovering.
Varje radiator ska förses med termostatventil för temperaturreglering och avstängningsventil för service. En avluftningsventil monteras i radiatorns högsta punkt för att kunna avlufta systemet. Efter montering testas systemet noggrant för läckage innan radiatorn tas i drift.
Underhåll och skötsel
Typ K panelradiatorer är i grunden underhållsfria men viss skötsel krävs för optimal funktion. Den viktigaste underhållsåtgärden är regelbunden avluftning. Luft i systemet minskar värmeavgivningen och kan orsaka störande ljud. Avluftning görs minst en gång per år, lämpligen i samband med uppstart av värmesystemet på hösten.
Damm och smuts som samlas på och bakom radiatorn minskar värmeavgivningen och kan orsaka missfärgning av väggen. Dammsugning med mjuk borste minst två gånger per år rekommenderas. Konvektionsplåtarna bakom panelen kan rengöras försiktigt med en smal borste eller speciell radiatorborste.
Radiatorns ytbehandling är normalt pulverlack som är mycket hållbart. Eventuella skador i lacken bör åtgärdas snabbt för att förhindra korrosion. Mindre repor kan touchas med radiatorlack som finns i standardfärger.
Termostatventilen bör kontrolleras årligen. Om ventilen inte stänger ordentligt eller känns trög kan den behöva service eller byte. En felaktig termostatventil kan leda till övertemperatur i rummet och onödigt hög energiförbrukning.
Systemvattnet i värmesystemet bör ha rätt kvalitet för att förhindra korrosion och avlagringar. pH-värdet ska ligga mellan 8 och 9,5 och vattnet bör vara fritt från syre. Vid påfyllning av system används avhärdat vatten för att undvika kalkavlagringar.
Färgval och design
Typ K panelradiatorer levereras standardmässigt i RAL 9016 (trafikvit), som är den vanligaste färgen i svenska hem. Denna vita nyans passar de flesta interiörer och ger ett diskret och rent intryck. Många tillverkare erbjuder också radiatorer i andra standardfärger som RAL 9010 (rent vit) eller RAL 9001 (gräddvit).
För speciella designönskemål kan radiatorer beställas i ett brett spektrum av RAL-färger. Detta möjliggör att radiatorn antingen smälter in i interiören genom att målas i samma färg som väggen, eller framhävs som en designdetalj i en kontrastfärg. Observera att specialfärger normalt innebär längre leveranstid och högre kostnad.
Radiatorns design har utvecklats över åren. Moderna typ K radiatorer har ofta rundade hörn och släta ytor som är lättare att rengöra och ger ett mer estetiskt tilltalande utseende jämfört med äldre modeller. Vissa tillverkare erbjuder också radiatorer med speciella galler eller paneler som ger en mer exklusiv design.
För dem som vill ha en helt dold radiator finns tillbehör som radiatorskåp eller radiatorskärmar. Dessa kan ge en vacker finish men det är viktigt att de utformas så att luftcirkulationen inte hindras, vilket skulle minska radiatorns effekt.
Energieffektivitet och miljöaspekter
Typ K panelradiatorer bidrar till energieffektiv uppvärmning genom sin snabba respons och goda reglermöjligheter. I kombination med termostatventiler och modern styrning kan varje rum hållas vid önskad temperatur utan övertemperering. Detta kan minska energiförbrukningen med 10-20% jämfört med system utan rumsvis reglering.
Den kompakta designen innebär lägre vattenvolym i systemet, vilket minskar energiåtgången för uppvärmning av systemvattnet. Detta är särskilt fördelaktigt i system med intermittent drift, där systemet värms upp och kyls ned regelbundet.
Moderna typ K radiatorer tillverkas med hög materialeffektivitet och lång livslängd. En kvalitetsradiator från exempelvis Purmo kan ha en livslängd på 30-40 år eller mer vid korrekt installation och underhåll. Den långa livslängden minskar miljöpåverkan genom att färre radiatorer behöver tillverkas och bytas ut.
Stålet i panelradiatorer är fullt återvinningsbart. Vid rivning eller renovering kan radiatorerna skickas till återvinning där stålet smälts ned och används för nya produkter. Detta cirkulära perspektiv gör panelradiatorer till ett miljömässigt hållbart val.
För optimal energieffektivitet bör typ K radiatorer kombineras med moderna värmekällor som värmepumpar eller energieffektiv fjärrvärme. Vid dimensionering för lågtemperatursystem kan något större radiatorer behövas, men den totala energiförbrukningen blir lägre tack vare värmekällans högre verkningsgrad vid lägre temperaturer.
Vanliga tillämpningar
Typ K panelradiatorer används i en mängd olika tillämpningar tack vare sin mångsidighet. I bostäder är de det självklara valet för sovrum, vardagsrum, kök och hall. Den kompakta designen gör dem lämpliga även för mindre rum som toaletter och förråd.
I kontor och kommersiella lokaler används typ K radiatorer för att skapa behagliga arbetsmiljöer. Den jämna värmefördelningen och goda reglerbarheten gör dem väl lämpade för lokaler med varierande personbelastning.
I skolor och förskolor uppskattas typ K radiatorernas låga yttemperatur jämfört med äldre radiatortyper. Vid normal drift blir ytan sällan varmare än 60-70°C, vilket minskar risken för brännskador. För extra säkerhet i barnstugor kan radiatorskydd monteras.
I vårdlokaler och äldreboenden är hygienaspekten viktig. Typ K radiatorernas släta ytor är lätta att rengöra och desinficera. Vissa tillverkare erbjuder radiatorer med antibakteriell ytbehandling för extra hygien.
I industriella miljöer används typ K radiatorer ofta i personalutrymmen, kontor och lätta produktionslokaler. För tyngre industriella tillämpningar med högt värmebehov kan typ 22 eller typ 33 vara mer lämpliga.
Köpråd och vad du bör tänka på
När du ska välja typ K panelradiator finns flera faktorer att beakta. Börja med att få en korrekt beräkning av värmebehov för rummet. En för liten radiator ger otillräcklig värme medan en för stor radiator blir onödigt dyr och tar onödig plats. Konsultera gärna en VVS-fackman för professionell dimensionering.
Kontrollera systemtemperaturen i din installation. Om du har eller planerar att installera värmepump kan systemet arbeta med lägre temperaturer, vilket kräver större radiatorer för samma effekt. Effekttabellerna visar radiatorns prestanda vid olika temperaturer.
Kvalitet varierar mellan tillverkare. Välj radiatorer från etablerade tillverkare med god dokumentation och garanti.
Tänk på anslutningstyp. Nedre anslutning ger diskretare installation men kan vara dyrare. Sidoanslutning är ofta enklare vid renovering. Kontrollera att anslutningstypen passar ditt rörsystem.
Beakta monteringshöjd och placering. Radiatorn ska sitta på en höjd som ger god luftcirkulation och är praktisk för reglering och underhåll. Under fönster är ofta den bästa placeringen men inte alltid möjlig.
Fundera på framtida behov. Om du planerar att byta värmesystem eller göra energieffektiviseringar kan det vara klokt att välja radiatorer som fungerar bra även vid lägre systemtemperaturer.
Besök gärna en specialiserad butik som VVSOutlet i Sundbyberg där kunnig personal kan hjälpa dig med val och dimensionering. Att få professionell rådgivning kan spara både pengar och problem på lång sikt.
Framtiden för typ K panelradiatorer
Typ K panelradiatorer fortsätter att utvecklas i takt med ändrade krav på energieffektivitet och komfort. En trend är optimering för lågtemperatursystem. Moderna radiatorer utformas med större värmeväxlingsytor för att ge god effekt även vid systemtemperaturer på 50/40°C eller lägre, vilket är idealt för värmepumpar.
Smart styrning blir allt vanligare. Radiatorer kan nu kopplas till trådlösa termostatventiler som styrs via app eller integreras i smarta hemsystem. Detta möjliggör exakt temperaturkontroll och schemaläggning som kan minska energiförbrukningen ytterligare.
Designutvecklingen fortsätter med fokus på estetik och funktionalitet. Tunnare profiler, nya ytbehandlingar och integrerade designelement gör radiatorerna till en mer naturlig del av interiören.
Miljöcertifieringar och produktdeklarationer blir viktigare. Tillverkare arbetar med att minska miljöpåverkan genom hela livscykeln, från råvaruutvinning till återvinning. EPD (Environmental Product Declaration) blir standard för att dokumentera miljöprestanda.
Hybridlösningar där radiatorer kombineras med andra värmesystem som golvvärme eller luftburna system blir vanligare. Typ K radiatorer fungerar utmärkt som komplement i sådana system tack vare sin snabba respons och goda reglering.
Sammanfattning
Typ K panelradiatorn har befäst sin position som den vanligaste radiatorn i Sverige av goda skäl. Kombinationen av hög effekt, kompakt design, god reglering och kostnadseffektivitet gör den till ett utmärkt val för de flesta tillämpningar. Genom korrekt dimensionering, professionell installation och regelbundet underhåll ger typ K radiatorer tillförlitlig och behaglig värme i decennier.
Oavsett om du bygger nytt, renoverar eller byter ut gamla radiatorer är typ K panelradiatorn ett tryggt och beprövat val som passar moderna värmesystem och framtidens krav på energieffektivitet. Med rätt rådgivning och kvalitetsprodukter från etablerade tillverkare får du en värmelösning som fungerar optimalt i ditt hem eller lokal.
Viktigt att tänka på innan du börjar
VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.
Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.
- Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
- Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
- Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.
Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.
Vanliga frågor om typ K panelradiatorer
Vad är skillnaden mellan typ K och typ 11 radiator?
Typ K och typ 11 är mycket lika och beteckningarna används ofta synonymt. Båda har en panel med konvektionsplåtar bakom. Skillnaden ligger främst i hur konvektionsplåtarna är monterade - typ K har en mer kompakt konstruktion där plåtarna är integrerade mellan panel och väggfäste, medan typ 11 traditionellt har plåtarna monterade bakom panelen. I praktiken ger de liknande prestanda och kan ofta användas omväxlande. Kontrollera alltid tillverkarens specifikationer för exakt utförande.
Hur ofta behöver jag lufta min typ K radiator?
Radiatorn bör luftas minst en gång per år, lämpligen i samband med uppstart av värmesystemet på hösten. Om du märker att radiatorn inte blir lika varm i överkanten som i nederkanten, eller om du hör porlande ljud från radiatorn, är det tecken på att luft finns i systemet och avluftning behövs. I nya system eller efter påfyllning kan det behövas luftning flera gånger under första månaden tills systemet stabiliserat sig.
Kan jag måla om min typ K radiator?
Ja, typ K radiatorer kan målas om med speciell radiatorlack. Använd alltid lack avsedd för radiatorer eftersom vanlig färg kan gulna eller flagna vid de temperaturer som radiatorn når. Radiatorn bör vara kall och ren vid målning. Tänk på att tjocka färglager kan minska värmeavgivningen något, så undvik att måla flera lager på varandra. För bästa resultat, stäng av radiatorn och låt den svalna helt innan målning.
Fungerar typ K radiatorer med värmepump?
Ja, typ K radiatorer fungerar utmärkt med värmepump, men det är viktigt att dimensionera dem korrekt för lågtemperatursystem. Värmepumpar arbetar mest effektivt vid lägre framledningstemperaturer (45-55°C) jämfört med traditionella oljepannor eller direktverkande el (70-80°C). Detta innebär att radiatorerna behöver vara större för att ge samma effekt. Vid nyinstallation med värmepump bör radiatorerna dimensioneras för systemtemperatur 55/45°C eller lägre för att optimera värmepumpens verkningsgrad.
