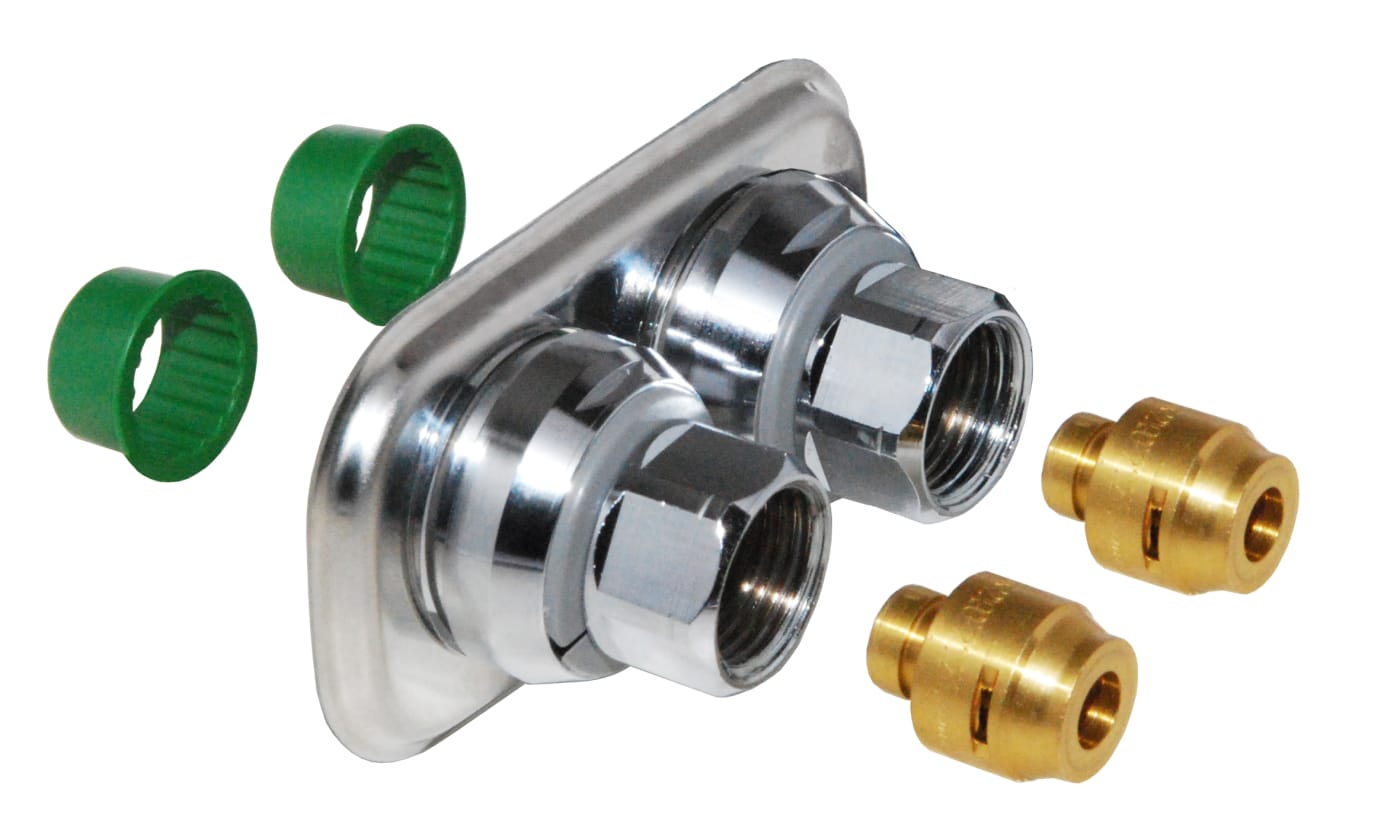

Väggkopplingsystem — allt om väggbockfixtur och skena
Dold rördragning i badrum och andra våtutrymmen ställer höga krav på både precision och rätt materialval. Väggkopplingsystem med väggbockfixturer och skenor utgör grunden för en professionell installation där rören förläggs inuti väggen, vilket ger ett rent och estetiskt tilltalande resultat. I denna guide går vi igenom hela processen steg för steg, från planering till färdig installation.
Vad är ett väggkopplingsystem?
Ett väggkopplingsystem består av komponenter som möjliggör dold förläggning av tappvattenrör inuti väggen. Systemet bygger på väggbockfixturer som fixerar rören i korrekt position samt väggbrickor eller blandarfästen som används vid anslutning av blandare och annan sanitetsarmatur.
Vid dold rördragning installeras rören inuti väggen, vilket kräver att man använder godkända rörtyper som pex-rör, alupex-rör eller prisol. Fördelen med denna metod är att man får en snygg installation utan synliga rör och utan onödiga hål i tätskiktet på grund av klammer eller andra fästen.
Förberedelser och planering
Steg 1: Kontrollera regeldjup och väggkonstruktion
Innan du påbörjar installationen måste du säkerställa att väggkonstruktionen har tillräckligt djup för den typ av väggkopplingsystem du planerar att använda. För väggskena i kombination med väggbockfixturer krävs normalt ett minsta regeldjup på 70 mm.
Om du arbetar med en regelvägg där reglarna är minimum 40 mm kan du istället använda speciella väggdosor eller fixturer som fixerar röret direkt inuti väggen utan skena.
Praktisk tips: Mät alltid regeldjupet på flera ställen längs väggen, eftersom det kan variera. Ta höjd för eventuell isolering som också tar utrymme.
Steg 2: Planera rördragningen
Planera noggrant var alla tappställen ska placeras. Vid dold rördragning är det viktigt att komma ihåg att inga kopplingar får förläggas dolt utan möjlighet till inspektion, på grund av vattenskaderisken. All förläggning ska ske med heldragna rör från fördelare till tappställe.
Standard i Sverige är 160 mm c/c (centrum till centrum) mellan kall- och varmvattenledningen vid anslutning till blandare. I Europa är standarden 150 mm c/c. Kontrollera vilket mått din blandare kräver och planera därefter.
Praktisk tips: Rita upp en skiss över hela installationen med exakta mått. Markera var väggbockfixturerna ska sitta och vilka höjder som gäller för olika tappställen.
Steg 3: Välj rätt komponenter
Kontrollera att du har alla nödvändiga komponenter:
- Väggbockfixturer i rätt dimension (vanligtvis 15 eller 16 mm beroende på fabrikat)
- Väggskena eller väggdosor
- Pex-rör eller alupex-rör i korrekt dimension
- Blandarfästen eller väggbrickor anpassade för ditt rörsystem
- Fördelarskåp med läckageindikering
- Kall- och varmvattenfördelarna
Vatette erbjuder kompletta system där alla komponenter är anpassade för att fungera tillsammans, vilket minimerar risken för felaktig montering.
Installation av väggkopplingsystem
Steg 4: Montera fördelarna
Från inkommande vatten drar du matarledning ut till kall- och varmvattenfördelarna i lämplig dimension. Fördelarna ska placeras i täta fördelarskåp försedda med läckageindikering. Detta är en kritisk säkerhetsfunktion som kan upptäcka läckage tidigt och förhindra omfattande vattenskador.
Placera fördelarskåpet på en lättåtkomlig plats där du enkelt kan nå avstängningsventilerna. Vanliga platser är i förråd, garderob eller bakom servicelucka.
Praktisk tips: Märk upp varje utgång på fördelaren med vilket tappställe den går till. Detta underlättar enormt vid framtida service och felsökning.
Steg 5: Montera väggskena
Montera väggskena vertikalt på regelväggen där rören ska passera ut genom väggen. Skenan ska sitta stadigt och vara vågrätt monterad för att säkerställa korrekt c/c-mått mellan rören.
Fäst skenan med lämpliga skruv i regeln. Kontrollera med vattenpass att skenan sitter rakt – även små avvikelser kan orsaka problem vid montering av blandarfäste senare.
Steg 6: Dra rören från fördelare till väggbockfixtur
Från fördelarna drar du nu separata pex-ledningar (rör i rör-system) till varje tappställe. Vanliga dimensioner är 15 eller 16 mm beroende på fabrikat och vilket flöde som krävs.
Rören ska dras varsamt utan skarpa böjar. Pex-rör tål böjning men för kraftiga böjar kan minska flödet och öka risken för skador. Använd böjfjädrar om du behöver göra snäva böjar.
Praktisk tips: Lämna alltid lite extra längd på rören vid tappstället – det är lättare att kapa av än att behöva förlänga. Cirka 10-15 cm extra ger dig marginal vid justeringar.
Steg 7: Montera väggbockfixturer i skenan
Väggbockfixturerna monteras i väggskena på korrekt höjd och med rätt c/c-mått. För standardblandare är detta 160 mm mellan kall- och varmvattenrör.
Fixturerna ska sitta stadigt och vara korrekt inriktade så att blandarfästet senare kan monteras plant mot väggen. Använd måttband och vattenpass för att säkerställa exakta mått.
Höjden på väggbockfixturerna beror på vilket tappställe det gäller:
- Tvättställsblandare: cirka 110 cm från färdigt golv till rörcentrum
- Duschblandare: cirka 110 cm från färdigt golv till rörcentrum
- Badkarsblandare: cirka 75 cm från färdigt golv till rörcentrum
Praktisk tips: Ta hänsyn till tjockleken på kakel och puts när du bestämmer höjden. Mät från färdigt golv, inte från undergolvet.
Steg 8: Anslut rören till väggbockfixturerna
Anslut pex-rören till väggbockfixturerna enligt tillverkarens anvisningar. Kontrollera att du använder rätt kopplingsdelar för ditt specifika fabrikat – pex-system från olika tillverkare är inte alltid kompatibla.
Vid alupex är det särskilt viktigt att kontrollera att rätt delar används till rätt alupex-rör. Blanda aldrig komponenter från olika system.
Dra åt kopplingarna enligt specifikation. För hårt kan skada tätningen, för löst ger läckage.
Steg 9: Tryckprovning
Innan du täpper igen väggen måste du genomföra en noggrann tryckprovning av hela systemet. Detta är ett absolut krav för att säkerställa att inga läckage finns.
Tryckprovningen utförs normalt med 1,5 gånger drifttrycket, dock minst 10 bar, under minst 30 minuter. Kontrollera att trycket inte sjunker under provningstiden.
Inspektera alla kopplingar noggrant under och efter provningen. Även små läckage måste åtgärdas innan väggen täpps igen.
Praktisk tips: Fotografera installationen innan du täpper igen väggen. Bilderna kan vara ovärderliga vid framtida renoveringar eller felsökning.
Steg 10: Täppa igen och förbereda för ytskikt
Efter godkänd tryckprovning kan du täppa igen väggen. Använd lämpligt material som inte skadar rören – undvik skarpa föremål vid arbete nära rören.
Skydda rörändarna med medföljande skyddskåpor eller täck dem väl så att inget smuts eller byggmaterial kommer in i rören under puts- och kakelsättningsarbetet.
Markera tydligt var rören sitter i väggen för att undvika att du av misstag borrar eller skruvar i dem vid senare arbeten.
Steg 11: Kakling och puts
När väggen är täppt och förberedd kan kakel eller annan ytbehandling utföras. Se till att kakelsättaren vet var rören sitter så att inga skador uppstår.
Lägg kakel med precision runt området där blandarfästet ska monteras. Hålen för blandarfästet ska vara korrekt placerade enligt det c/c-mått du arbetat efter.
Praktisk tips: Använd en mall eller mätverktyg för att borra hålen för blandarfästet på exakt rätt plats. Även små avvikelser kan göra det svårt eller omöjligt att montera blandaren korrekt.

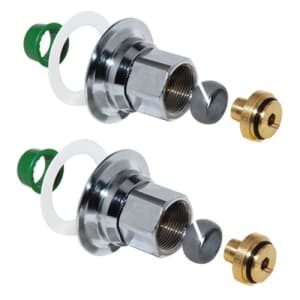

Steg 12: Montera blandarfäste eller väggbrickor
Efter att badrummet är kaklat och färdigt monterar du blandarfästen eller väggbrickor avsedda för den dimension och det fabrikat som använts. Blandarfästet finns i utförande både för dold eller synlig rördragning och finns för både koppar, pex och alupex i olika dimensioner.
Blandarfästet skruvas fast på väggbockfixturerna genom kaklet. Använd lämpliga packningar och tätningar för att förhindra fuktinträngning bakom kaklet.
Kontrollera att blandarfästet sitter plant mot väggen och att gängorna för blandaren är korrekt orienterade (vanligtvis horisontellt).
Steg 13: Montera blandare
Nu kan blandaren monteras på blandarfästet. Använd medföljande packningar och tätningsmaterial. Dra åt blandaren jämnt och kontrollerat – för hårt kan skada gängorna eller spräcka kaklet.
Kontrollera att blandaren sitter stadigt och rakt. Öppna försiktigt vattentillförseln och kontrollera att inga läckage uppstår.
Praktisk tips: Låt vattnet rinna en stund för att spola ur eventuellt byggdamm eller smuts som kan ha kommit in i systemet under installationen.
Alternativ med väggdosor
För regelvägg med minimum 40 mm regeldjup kan du använda speciella väggdosor istället för väggskena och väggbockfixtur. Väggdosan fixerar röret direkt inuti väggen och ger en kompaktare lösning.
Installation med väggdosor följer samma grundprinciper men kräver noggrann uppmärkning av monteringsdjupet. Dosan måste sitta på exakt rätt djup för att blandarfästet ska hamna i nivå med färdigt kakel.
Vanliga fel att undvika
Fel c/c-mått: Kontrollera alltid vilket mått din blandare kräver innan du monterar väggbockfixturerna. Ett fel på bara några millimeter kan göra det omöjligt att montera blandaren.
För grunt regeldjup: Försök inte pressa in ett system som kräver 70 mm regeldjup i en vägg med 45 mm regler. Resultatet blir böjda rör och risk för läckage.
Blandade system: Använd aldrig komponenter från olika fabrikat i samma installation om de inte uttryckligen är kompatibla. Detta gäller särskilt för alupex-system.
Glömd tryckprovning: Hoppa aldrig över tryckprovningen, även om du är säker på att allt är korrekt monterat. Det är din enda chans att upptäcka läckage innan väggen täpps igen.
Dålig dokumentation: Fotografera installationen och spara ritningar. Detta sparar tid och pengar vid framtida arbeten.
Fördelar med professionellt väggkopplingsystem
Ett korrekt installerat väggkopplingsystem ger flera fördelar:
- Estetik: Inga synliga rör eller klammer som stör det rena utseendet
- Skydd för tätskikt: Färre genomföringar genom tätskiktet minskar risken för fuktskador
- Flexibilitet: Enkelt att anpassa till olika blandartyper med rätt blandarfäste
- Långsiktig hållbarhet: Rätt installerat system håller i decennier utan problem
- Enkel service: Med fördelarskåp och märkta ledningar är service och felsökning enkelt
Sammanfattning
Installation av väggkopplingsystem kräver noggrannhet och rätt komponenter, men resultatet är en professionell och hållbar lösning för dold rördragning. Genom att följa dessa steg och använda kvalitetskomponenter från etablerade tillverkare säkerställer du en installation som håller länge och ser professionell ut.
Besök VVSOutlet i Sundbyberg för att få hjälp med materialval och teknisk rådgivning kring ditt projekt. Våra specialister kan hjälpa dig att välja rätt komponenter för just din installation.
Viktigt att tänka på innan du börjar
VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.
Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.
- Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
- Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
- Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.
Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.
Vanliga frågor om väggkopplingsystem
Vilket regeldjup krävs för väggskena med väggbockfixtur?
För väggskena i kombination med väggbockfixtur krävs normalt minst 70 mm regeldjup. Om du har en regelvägg med minimum 40 mm regler kan du istället använda speciella väggdosor eller fixturer som fixerar röret direkt inuti väggen.
Kan jag använda komponenter från olika tillverkare i samma system?
Nej, du bör alltid använda komponenter från samma tillverkare eller uttryckligen kompatibla system. Detta gäller särskilt för pex- och alupex-system där kopplingar och rör måste vara anpassade för varandra. Att blanda system kan leda till läckage och vattenskador.
Vad är skillnaden mellan 150 mm och 160 mm c/c?
160 mm c/c är svensk standard för avstånd mellan kall- och varmvattenledning vid anslutning till blandare, medan 150 mm c/c är europeisk standard. De flesta svenska blandare är anpassade för 160 mm, men kontrollera alltid din specifika blandare innan installation. Med rätt blandarfäste kan du anpassa mellan olika mått.
Måste jag verkligen tryckprova innan jag täpper igen väggen?
Ja, tryckprovning är absolut nödvändig och ofta ett krav enligt byggbestämmelser. Det är din enda möjlighet att upptäcka läckage innan väggen täpps igen. En tryckprovning ska utföras med 1,5 gånger drifttrycket, dock minst 10 bar, under minst 30 minuter. Hoppar du över detta steg riskerar du omfattande vattenskador som upptäcks först när det är för sent.
