Kylutrustning för VVS — verktyg och tillbehör

Kyltekniken är en central del av VVS-arbetet, och rätt verktyg är avgörande för att utföra säkra och effektiva installationer. Kylanläggningar kräver specialiserad utrustning för hantering av köldmedium, vakuumering, trycktestning och underhåll. Som VVS-installatör behöver du känna till både de grundläggande verktygen och mer avancerad utrustning för att kunna arbeta professionellt med kylsystem.

Kylutrustningen har utvecklats kraftigt de senaste åren, inte minst på grund av strängare miljökrav och nya köldmedier. Modern kylutrustning är mer precis, säkrare och anpassad för att minimera utsläpp av köldmedium till atmosfären. Refco är ett ledande varumärke inom professionell kylutrustning som erbjuder högkvalitativa verktyg för alla typer av kylinstallationer.

Grundläggande förståelse för kylsystem

Innan vi går in på specifika verktyg är det viktigt att förstå de olika typerna av kylsystem. Det finns i huvudsak två principer för kylsystem: direkta och indirekta system.

I ett direktverkande kylsystem är förångaren det kylande elementet som är i direkt kontakt med det utrymme som ska kylas. Detta system åtgår relativt stora mängder köldmedium och används därför främst i mindre system där det är praktiskt och kostnadseffektivt.

I ett indirekt kylsystem överförs kylan från köldmediet till köldbäraren via förångaren, som vanligtvis är en plattväxlare. Kondensorvärmen avleds på samma sätt till ett kylmedel och värmen avges sedan i en kylmedelskylare. Detta system har en mindre mängd köldmedium och är på så sätt billigare vid utbyte eller påfyllning av medium samt en något miljövänligare lösning.

För att distribuera den producerade kylan används köldbärare, oftast vatten, men vid låga temperaturer används olika frostskyddsvätskor, så kallade "brine"-lösningar.

Steg 1: Tryckmätning och manometrar

Det första steget i professionellt kylarbete är att kunna mäta och övervaka tryck korrekt. Manometrar är grundläggande verktyg som används för att kontrollera både högtryck och lågtryck i kylsystemet.

Så använder du manometrar:

• Anslut manometersatsen till systemets serviceanslutningar
• Kontrollera att ventilerna är stängda innan anslutning
• Öppna ventilerna försiktigt för att läsa av trycket
• Jämför uppmätta värden med tillverkarens specifikationer
• Dokumentera alla tryckavläsningar för framtida referens

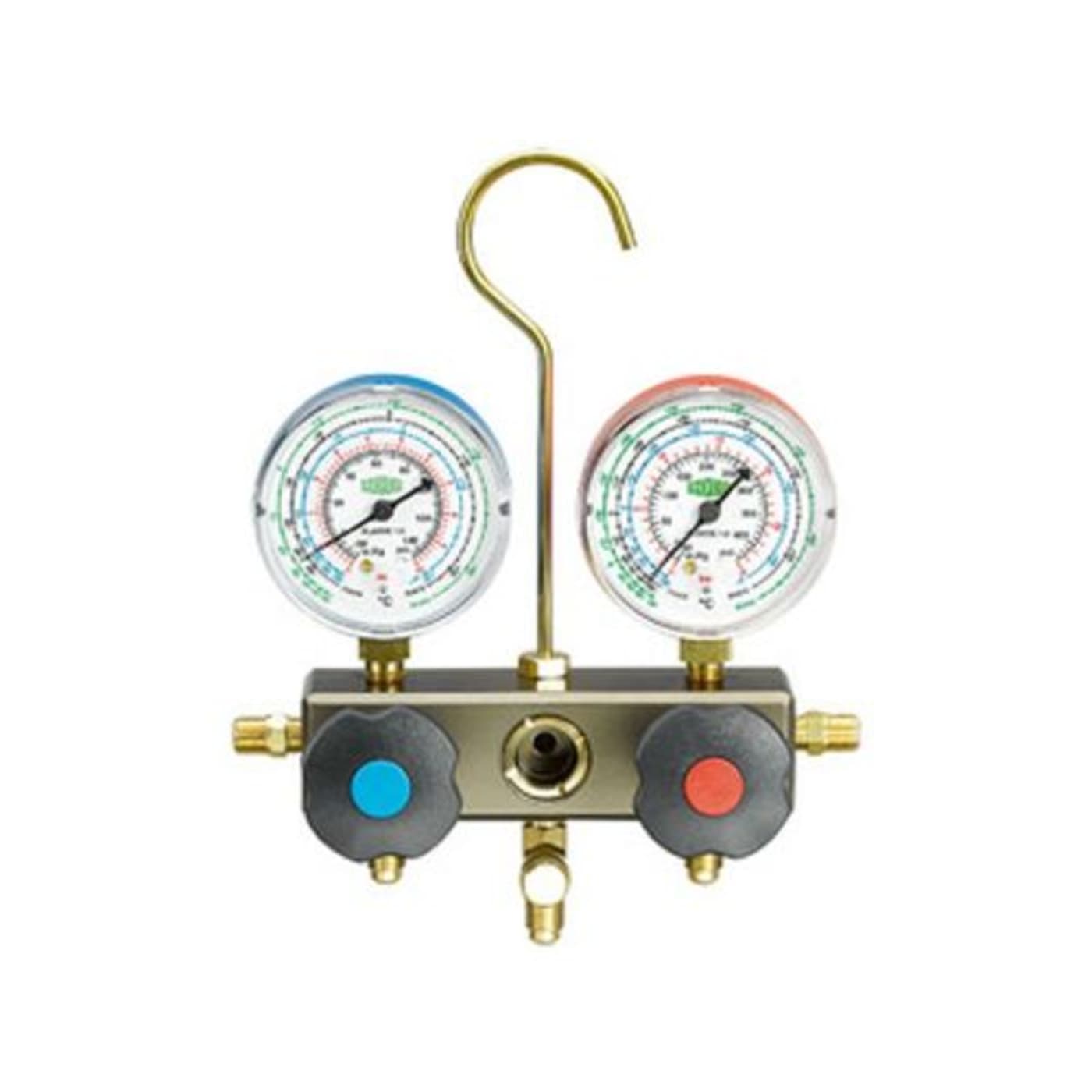

En komplett manometersats innehåller vanligtvis separata mätare för högtryck (röd) och lågtryck (blå), samt en anslutning för vakuumpump (gul). Moderna digitala manometrar ger mer exakta avläsningar och kan ofta mäta flera parametrar samtidigt, inklusive temperatur och överhettning.

Praktiska tips för tryckmätning:

• Kalibrera dina manometrar regelbundet för att säkerställa noggrannhet
• Använd alltid rätt manometer för det aktuella köldmediet
• Skydda manometrarna från stötar och fall
• Förvara dem i ett skyddande fodral när de inte används
• Kontrollera slangar och anslutningar för läckage innan användning

Steg 2: Vakuumering av kylsystem

Vakuumering är en kritisk process som måste utföras innan påfyllning av köldmedium. Syftet är att avlägsna all luft och fukt från systemet, vilket annars kan orsaka korrosion, försämrad kylkapacitet och kompressorskador.

Genomför vakuumering enligt följande:

• Anslut vakuumpumpen till systemets serviceport via manometersatsen
• Säkerställ att alla anslutningar är täta
• Starta vakuumpumpen och öppna ventilerna gradvis
• Vakuumera tills trycket når minst 500 mikron (0,5 mbar)
• Låt systemet stå under vakuum i minst 30 minuter
• Kontrollera att vakuumet håller genom att stänga av pumpen
• Om trycket stiger snabbt finns det en läcka som måste åtgärdas

Moderna vakuumpumper har ofta inbyggda backventiler som förhindrar att olja sugs tillbaka i systemet när pumpen stängs av. Tvåstegs vakuumpumpar är att föredra för professionella installationer eftersom de når lägre vakuumnivåer snabbare.

Praktiska tips för vakuumering:

• Byt olja i vakuumpumpen regelbundet enligt tillverkarens anvisningar
• Använd en vakuummätare för exakt avläsning av vakuumnivån
• Vakuumera från flera punkter i större system
• Undvik att vakuumera i fuktigt väder om möjligt
• Låt systemet stå under vakuum över natten för bästa resultat

Steg 3: Läckagesökning

Läckagesökning är en viktig del av både installation och underhåll av kylsystem. Även små läckage kan leda till betydande köldmediumförluster över tid och försämrad systemeffektivitet.

Metoder för läckagesökning:

• Visuell inspektion: Leta efter oljefläckar vid anslutningar och svetsar
• Såpbubbeltest: Applicera såplösning på misstänkta områden
• Elektroniska läckagesökare: Använd för att hitta små läckage
• UV-färgämne: Tillsätt i systemet och använd UV-lampa för detektion
• Trycktest med kväve: Fyll systemet med torrt kväve och övervaka trycket

Elektroniska läckagesökare har blivit mycket känsliga och kan detektera läckage ner till några få gram per år. Refco erbjuder avancerade läckagesökare som är kalibrerade för olika typer av köldmedier.

Praktiska tips för läckagesökning:

• Börja alltid med visuell inspektion
• Arbeta systematiskt från en punkt till en annan
• Testa alla skarvade anslutningar och lödda fogar
• Dokumentera och märk alla hittade läckage
• Åtgärda alla läckage innan påfyllning av köldmedium

Steg 4: Hantering och påfyllning av köldmedium

Korrekt hantering av köldmedium är både en miljöfråga och ett lagkrav. Köldmedier är kraftfulla växthusgaser som måste hanteras med stor omsorg.

Så fyller du på köldmedium säkert:

• Kontrollera vilket köldmedium systemet är dimensionerat för
• Använd en certifierad köldmediumstation med våg
• Anslut stationen till systemets lågtrychsida för vätskemedium
• Öppna ventilen gradvis och fyll på rätt mängd enligt specifikation
• Övervaka tryck och temperatur under påfyllningen
• Dokumentera typ och mängd köldmedium som fyllts på
• Kontrollera systemets funktion efter påfyllning

Moderna köldmediumstationer har ofta automatiska funktioner som stoppar påfyllningen vid rätt mängd och kan även återvinna köldmedium från systemet.

Praktiska tips för köldmediumhantering:

• Förvara köldmediumflaskor stående i temperaturkontrollerad miljö
• Använd alltid skyddsutrustning vid hantering
• Blanda aldrig olika typer av köldmedium
• Håll noggrann loggbok över all köldmediumhantering
• Investera i en högkvalitativ köldmediumstation för långsiktig ekonomi

Steg 5: Rörbearbetning och anslutningar

Professionell rörbearbetning är avgörande för täta och hållbara kylsystem. Kopparrör är standardmaterial i de flesta kylinstallationer.

Steg för korrekt rörbearbetning:

• Mät och kapa rören med en rörkapare för rena snitt
• Grata bort alla grader från både in- och utsidan
• Använd en rörböjare för att undvika veckning vid böjning
• Bördla rörändar som ska flaras med rätt verktyg
• Kontrollera att alla ytor är rena och fria från smuts
• Använd lämplig lödmetod beroende på rördiameter och tryck
• Skydda systemet med kväve under lödning för att undvika oxidation

Flarverktyg används för att skapa koniska anslutningar som kan demonteras, medan pressverktyg används för permanenta anslutningar med pressförband. Båda metoderna kräver precision för att säkerställa täthet.

Praktiska tips för rörbearbetning:

• Använd alltid skarpa verktyg för rena snitt
• Håll rören rena invändigt under hela arbetet
• Använd rätt lödtemperatur för materialet
• Låt fogar svalna naturligt utan påtvingad kylning
• Testa alla anslutningar med trycktest innan vakuumering

Steg 6: Isolering och installation

Korrekt isolering av kylrör är avgörande för systemets effektivitet och för att förhindra kondensbildning.

Installationsprocess för isolering:

• Välj isoleringmaterial med rätt tjocklek för temperaturen
• Rengör rörytan innan applicering av isolering
• Montera isoleringen utan glapp eller komprimering
• Täta alla skarvar med lämpligt tejp eller lim
• Skydda isoleringen mot mekanisk påverkan där det behövs
• Märk ut rör enligt gällande standarder

Isoleringstjockleken beror på rörets diameter, driftstemperatur och omgivande förhållanden. För kylrör i fuktiga miljöer krävs extra omsorg för att förhindra fuktinträngning.

Praktiska tips för isolering:

• Använd slitsad isolering för enklare montering på befintliga rör
• Täta alla genomföringar noggrant
• Kontrollera regelbundet att isoleringen är intakt
• Använd UV-beständig isolering för utomhusinstallationer
• Dokumentera isoleringens specifikationer för framtida underhåll

Steg 7: Driftsättning och funktionstestning

Efter installation kommer det kritiska steget att sätta systemet i drift och verifiera att allt fungerar enligt specifikation.

Driftsättningsprocess:

• Kontrollera alla elektriska anslutningar
• Verifiera att alla ventiler är i rätt läge
• Starta systemet och övervaka uppstarten noggrant
• Kontrollera att kompressorn startar utan problem
• Mät överhettning och underkylning
• Justera expansionsventilen om nödvändigt
• Dokumentera alla driftsparametrar
• Utbilda användaren i grundläggande drift och underhåll

Överhettning och underkylning är kritiska parametrar som måste vara inom tillverkarens specifikationer för optimal drift. Dessa värden justeras genom att reglera köldmediummängden och expansionsventilens inställning.

Praktiska tips för driftsättning:

• Ha alltid tillverkarens dokumentation tillgänglig
• Låt systemet köra i minst en timme innan slutlig justering
• Kontrollera systemet under olika belastningsförhållanden
• Dokumentera alla inställningar och mätvärden
• Planera för uppföljande kontroll efter några veckors drift

Steg 8: Underhåll och service

Regelbundet underhåll förlänger kylsystemets livslängd och säkerställer effektiv drift.

Underhållsrutiner:

• Rengör kondensor och förångare regelbundet
• Kontrollera köldmediumnivå och fyll på vid behov
• Byt filter och torkare enligt schema
• Kontrollera alla anslutningar för läckage
• Mät och dokumentera driftsparametrar
• Kontrollera kompressorolja och byt vid behov
• Inspektera elektriska komponenter
• Uppdatera underhållsloggen

Förebyggande underhåll är alltid mer kostnadseffektivt än akuta reparationer. Ett välskött kylsystem kan ha en livslängd på 15-20 år eller mer.

Praktiska tips för underhåll:

• Skapa en underhållsplan med tydliga intervaller
• Använd samma verktyg och metoder vid varje kontroll för jämförbarhet
• Dokumentera alla avvikelser från normalvärden
• Åtgärda små problem innan de blir stora
• Utbilda kunden i enkel tillsyn mellan servicebesök

Investera i kvalitetsverktyg

Kvaliteten på din kylutrustning påverkar direkt kvaliteten på ditt arbete. Billiga verktyg kan ge oprecisa mätningar, gå sönder i kritiska lägen och i värsta fall skada kylsystemet. Refco har byggt sitt rykte på att leverera professionell kylutrustning som håller för tuffa arbetsförhållanden.

När du väljer kylutrustning, överväg följande faktorer:

Precision och noggrannhet: Verktyg för kylarbete måste ge exakta mätningar. En manometer som visar fel tryck kan leda till felaktig diagnostik och onödiga reparationer.

Hållbarhet: Professionella VVS-verktyg utsätts för daglig användning under varierande förhållanden. Verktyg av hög kvalitet tål stötar, temperaturväxlingar och intensiv användning.

Kompatibilitet: Moderna kylsystem använder olika typer av köldmedier. Din utrustning måste vara kompatibel med de köldmedier du arbetar med, inklusive nyare miljövänliga alternativ.

Säkerhet: Arbete med köldmedier innebär risker. Kvalitetsverktyg har säkerhetsfunktioner som skyddar både installatören och miljön.

Var hittar du professionell kylutrustning?

För VVS-installatörer i Stockholmsområdet är VVSOutlet i Sundbyberg en komplett leverantör av professionell kylutrustning. Här hittar du allt från grundläggande manometrar till avancerade köldmediumstationer och läckagesökare. Fördelen med att handla från en specialiserad VVS-butik är att du får tillgång till expertkunskap och kan vara säker på att produkterna är anpassade för professionellt bruk.

Framtidens kylutrustning

Kylbranschen genomgår en snabb utveckling driven av miljökrav och teknologisk innovation. Nya köldmedier med lägre miljöpåverkan introduceras kontinuerligt, vilket kräver att kylutrustningen anpassas. Digitalisering är en annan trend, där smarta verktyg kan kommunicera med smartphones och molntjänster för datalagring och analys.

Trådlösa mätinstrument blir allt vanligare, vilket gör det enklare att övervaka system på avstånd. Avancerade diagnostikverktyg kan analysera systemets prestanda och föreslå optimeringar automatiskt. Som VVS-installatör är det viktigt att hålla sig uppdaterad om dessa utvecklingar för att kunna erbjuda moderna och effektiva lösningar.

Sammanfattning

Professionell kylutrustning är en investering som betalar sig genom förbättrad arbetskvalitet, ökad effektivitet och färre problem. Genom att följa dessa steg och använda rätt verktyg för varje uppgift säkerställer du att dina kylinstallationer blir säkra, effektiva och långvariga.

Kom ihåg att kontinuerlig utbildning är avgörande i kylbranschen. Nya köldmedier, uppdaterade föreskrifter och teknologisk utveckling kräver att du håller dina kunskaper aktuella. Kombinera rätt verktyg med solid kunskap, så har du grunden för framgångsrikt arbete med kylutrustning.

Viktigt att tänka på innan du börjar

VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.

Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.

• Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
• Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
• Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.

Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.

Vanliga frågor om kylutrustning för VVS

Vilka verktyg behöver jag som nybörjare inom kylinstallation?

Som nybörjare behöver du grundläggande utrustning: en manometersats för tryck- och vakuummätning, en vakuumpump, rörbearbetningsverktyg (rörkapare, gratare, flarverktyg), lödningsutrustning samt en elektronisk läckagesökare. Investera i kvalitetsverktyg från etablerade märken som Refco från början, då dessa håller längre och ger mer tillförlitliga resultat. Komplettera sedan din verktygslåda efter hand som du tar dig an mer avancerade projekt.

Hur ofta ska jag kalibrera min kylutrustning?

Manometrar och tryckmätare bör kalibreras minst en gång per år, eller oftare om de används intensivt eller utsätts för stötar. Elektroniska läckagesökare behöver kalibreras enligt tillverkarens rekommendationer, ofta varje månad vid regelbunden användning. Vakuumpumpar kräver regelbundet oljebyte snarare än kalibrering. Dokumentera alla kalibreringar och förvara certifikat, då detta kan krävas vid inspektioner eller för att uppfylla kvalitetsstandarder.

Kan jag använda samma verktyg för olika typer av köldmedier?

De flesta moderna verktyg är kompatibla med flera köldmedier, men det är viktigt att kontrollera tillverkarens specifikationer. Vissa köldmedier kräver specialanpassade verktyg, särskilt de nyare miljövänliga alternativen. Manometrar måste vara kalibrerade för det specifika köldmediet för att ge korrekta tryckavläsningar. Undvik att blanda köldmedier genom att rengöra slang och anslutningar noggrant mellan olika system, eller använd separata verktyg för olika köldmedietyper.

Vilka säkerhetskrav gäller vid arbete med kylutrustning?

Arbete med köldmedier kräver certifiering enligt gällande köldmedieförordning. Du måste använda personlig skyddsutrustning inklusive skyddsglasögon och handskar vid hantering av köldmedier. Arbeta i väl ventilerade utrymmen eftersom vissa köldmedier kan tränga undan syre. All kylutrustning ska vara godkänd och CE-märkt. Dokumentera all hantering av köldmedier enligt lagkrav, inklusive påfyllning, återvinning och läckage. Håll dig uppdaterad om aktuella föreskrifter då dessa ändras i takt med nya miljökrav.
