Mätning och övervakning av VVS-system

Mätning och övervakning är fundamentala delar av moderna VVS-installationer. Genom att kontinuerligt övervaka tryck, temperatur, flöde och andra parametrar kan man säkerställa optimal drift, förebygga driftstörningar och uppnå betydande energibesparingar. En väl genomtänkt mät- och övervakningsstrategi är avgörande för både nyinstallationer och befintliga system.

Varför är mätning och övervakning viktigt?

VVS-system är komplexa nätverk där många faktorer påverkar prestandan. Utan korrekt mätning och övervakning riskerar man både energislöseri och komfortproblem. Moderna krav på energieffektivitet och driftssäkerhet gör det nödvändigt att ha full kontroll över systemets prestanda.

Genom systematisk övervakning kan man identifiera avvikelser i ett tidigt skede, innan de utvecklas till kostsamma driftstörningar. En läckande ventil eller en felaktig temperatur kan upptäckas omedelbart om rätt mätinstrument finns installerade. Detta sparar både tid och pengar i det långa loppet.

Energioptimering är en annan viktig aspekt. När man kan mäta och analysera hur systemet presterar blir det möjligt att finjustera inställningar för optimal energianvändning. Särskilt i större fastigheter kan besparingarna bli betydande.

Grundläggande mätparametrar i VVS-system

Tryckmätning

Tryck är en av de mest kritiska parametrarna i både värmesystem och vattenförsörjning. Korrekt tryck säkerställer att vattnet når alla delar av systemet och att cirkulationen fungerar som avsett.

I värmesystem mäts vanligen både statiskt och dynamiskt tryck. Det statiska trycket visar systemets grundtryck när cirkulationspumpen är avstängd, medan det dynamiska trycket visar trycket under drift. Skillnaden mellan dessa värden ger viktig information om systemets tillstånd.

För vattenförsörjning är tryckmätning avgörande för att säkerställa tillräckligt tryck vid alla tappställen samtidigt som man undviker för höga tryck som kan skada installationer. Normalt ligger trycket i ett flerbostadshus mellan 3-6 bar, beroende på byggnadens höjd.

Temperaturmätning

Temperaturövervakning är central för värmesystemets funktion. Genom att mäta fram- och returtemperatur kan man beräkna systemets verkningsgrad och upptäcka problem som dålig cirkulation eller felaktiga inställningar.

I ett väl fungerande värmesystem bör temperaturskillnaden mellan fram- och returledning ligga inom specificerade värden, ofta 10-20°C beroende på systemtyp. En för liten differens kan tyda på för högt flöde, medan en för stor differens kan indikera för lågt flöde eller problem med värmeöverföringen.

Tappvarmvatten kräver noggrann temperaturkontroll både av komfort- och säkerhetsskäl. Temperaturen måste vara tillräckligt hög för att förhindra legionellatillväxt (minst 60°C i ackumulatortank) men inte så hög att den orsakar skållningsrisk vid tappställena.

Flödesmätning

Flödesmätning ger information om hur mycket vatten som cirkulerar genom systemet. Detta är avgörande för att kunna balansera värmesystem och säkerställa att varje radiator eller värmeslinga får rätt mängd vatten.

I moderna system används ofta elektroniska flödesmätare som ger kontinuerlig avläsning. För enklare installationer kan mekaniska flödesmätare eller indikatorer vara tillräckliga. Flödesmätning är särskilt viktig vid injustering av nya system eller vid felsökning.

Kombinationen av flödes- och temperaturmätning möjliggör beräkning av energiförbrukning, vilket är värdefullt för både driftsoptimering och kostnadsfördelning i flerbostadshus.

Mätinstrument för VVS-system

Manometrar

Manometern är det klassiska instrumentet för tryckmätning. Den finns i flera utföranden beroende på användningsområde och krav på noggrannhet. Analoga manometrar med visare är fortfarande vanliga tack vare sin robusthet och enkla avläsning.

För installation i värmesystem används ofta manometrar med mätområde 0-4 bar eller 0-6 bar. Det är viktigt att välja rätt mätområde – manometern bör ha sitt normala arbetstryck i den mellersta tredjedelen av skalan för bästa avläsningsnoggrannhet.

Digitala manometrar blir allt vanligare, särskilt i större installationer där man vill ha möjlighet till datalogning och fjärravläsning. Dessa kan ofta mäta med högre precision och erbjuder funktioner som min/max-värden och larmfunktioner.

Termometrar

Termometrar för VVS-system finns i många varianter. Traditionella glasthermometrar används fortfarande i vissa tillämpningar, men har i stor utsträckning ersatts av mer robusta lösningar.

Bi-metalltermometrar är vanliga i värmesystem. De är robusta, kräver ingen strömförsörjning och ger tillförlitlig avläsning. För mer avancerade tillämpningar används elektroniska givare som kan integreras i styrsystem.

Inmätningstermorar med fickrör är standard i professionella installationer. Fickröret möjliggör byte av termometer utan att tömma systemet, vilket underlättar service och kalibrering.

Kombinationsinstrument

Många moderna mätinstrument kombinerar flera funktioner. Ett vanligt exempel är termomanometern som mäter både tryck och temperatur i samma enhet. Detta sparar plats och kostnader vid installation.

IMI TA erbjuder avancerade mät- och balanseringsinstrument som kombinerar flera funktioner för professionell injustering av värmesystem. Dessa instrument är särskilt värdefulla vid idrifttagning och optimering av större system.

Placering av mätinstrument

Korrekt placering av mätinstrument är avgörande för tillförlitliga mätningar. Felaktig placering kan ge missvisande värden och leda till felaktiga slutsatser om systemets tillstånd.

Värmesystem

I värmesystem bör manometrar placeras på lättåtkomliga ställen där de enkelt kan avläsas. Vanliga platser är vid expansionskärlet, på cirkulationspumpen och vid värmepannans fram- och returledning. Det är viktigt att manometern placeras så att den inte utsätts för vibrationer från pumpen, vilket kan förkorta livslängden.

Termometrar placeras vanligen parvis i fram- och returledning för att kunna mäta temperaturdifferensen. De bör sitta på raka rörpartier där vattnet har hunnit blandas ordentligt, helst minst 5 rödiametrar från böjar eller förgreningar.

För flödesmätning är det viktigt med raka rörpartier både före och efter mätinstrumentet. Turbulens från böjar eller ventiler kan påverka mätnoggrannheten negativt. Tillverkarens anvisningar om erforderliga raka sträckor måste följas.

Tappvattensystem

I tappvattensystem placeras tryckmätare vanligen vid huvudledningens inlopp och vid kritiska punkter i systemet. I höga byggnader kan tryckzoner kräva separata mätpunkter för att säkerställa korrekt tryck på alla våningsplan.

Termometrar för varmvatten bör placeras både vid värmekällan och vid kritiska tappställen för att verifiera att temperaturen är tillräcklig genom hela distributionssystemet. Särskild uppmärksamhet bör ägnas åt cirkulationsledningar där temperaturen kan sjunka om flödet är otillräckligt.

Kalibrering och underhåll

Mätinstrument kräver regelbundet underhåll för att bibehålla noggrannheten. Mekaniska manometrar bör kontrolleras årligen och kalibreras vid behov. Tecken på att kalibrering behövs är att visaren inte återgår till noll när trycket släpps eller att avläsningen avviker från kända referensvärden.

Termometrar kan kontrolleras genom jämförelse med en kalibrerad referenstermometer. För kritiska tillämpningar rekommenderas professionell kalibrering med certifikat. I tappvarmvattensystem är korrekt temperaturmätning särskilt viktig ur legionellaperspektiv.

Elektroniska instrument kräver ofta mindre mekaniskt underhåll men kan behöva batteribyte och mjukvaruuppdateringar. Många moderna system har självdiagnostik som varnar när kalibrering behövs.

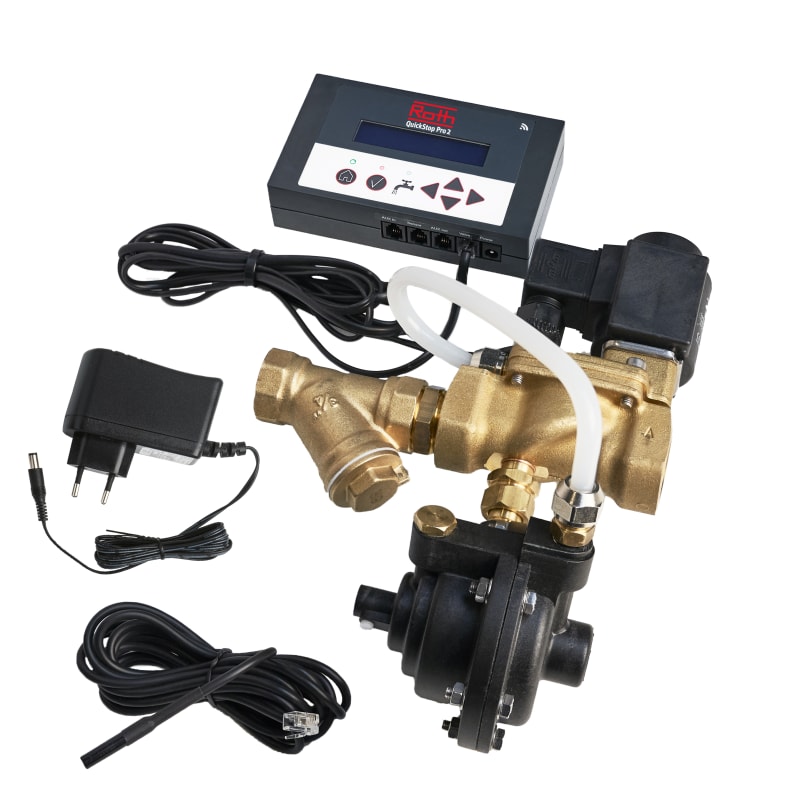

Modern övervakningsteknik

Digitala system

Digitala övervakningssystem har revolutionerat möjligheterna till kontroll och optimering av VVS-installationer. Genom att kontinuerligt logga data från flera mätpunkter kan man få en detaljerad bild av systemets prestanda över tid.

Moderna styrsystem kan integrera mätdata från tryck-, temperatur- och flödesmätare för att automatiskt justera driften. Detta möjliggör både energibesparingar och förbättrad komfort. System kan programmeras att larma vid avvikelser, vilket möjliggör snabb åtgärd vid problem.

Molnbaserade lösningar gör det möjligt att övervaka system på distans via smartphone eller dator. Detta är särskilt värdefullt för fastighetsförvaltare som ansvarar för flera byggnader.

Trådlösa sensorer

Trådlösa sensorer har gjort det enklare och billigare att utöka övervakningssystem. Utan behov av kabeldragning kan sensorer enkelt installeras på strategiska platser för att ge kompletterande information om systemets tillstånd.

Batteridrivna sensorer kan ha livslängd på flera år och kommunicerar via standardprotokoll som LoRaWAN eller Zigbee. Detta möjliggör flexibel systemutbyggnad efter behov.

Energimätning och kostnadsfördelning

I flerbostadshus blir energimätning allt viktigare, både för rättvis kostnadsfördelning och för att motivera energibesparande beteende. Moderna värmemätare kombinerar flödes- och temperaturmätning för att beräkna den faktiska energiförbrukningen.

Varmvattenmätare installeras ofta per lägenhet för individuell mätning. Detta kräver noggrann installation och regelbunden avläsning. Moderna system med fjärravläsning förenklar detta arbete betydligt.

Kylmätning blir också vanligare i fastigheter med komfortkyla. Principen är densamma som för värmemätning men med omvänd temperaturdifferens.

Felsökning med hjälp av mätinstrument

Systematisk användning av mätinstrument är nyckeln till effektiv felsökning. Genom att jämföra uppmätta värden med förväntade värden kan man snabbt lokalisera problem.

Vanliga problem och deras symptom

Lågt tryck i värmesystem kan tyda på läckage eller problem med expansionskärlet. Genom att isolera olika delar av systemet och observera trycket kan läckageplatsen lokaliseras. Ett tryck som sjunker snabbt när systemet är kallt men stabiliseras när det värms upp tyder ofta på ett defekt expansionskärl.

Ojämn värmefördelning upptäcks genom temperaturmätning vid olika radiator eller värmeslingor. Om vissa delar av systemet har lägre temperatur än andra kan detta bero på dålig balansering eller igensatta filter. Flödesmätning kan bekräfta om problemet beror på otillräckligt flöde.

Högt returtemperatur i värmesystem indikerar dålig värmeavgivning eller för högt flöde. Detta leder till försämrad verkningsgrad och högre energikostnader. Genom att mäta flöde och temperatur vid olika punkter kan man identifiera var problemet finns.

Krav och bestämmelser

VVS-installationer måste uppfylla kraven i Plan- och byggförordningen (PBF). För mät- och övervakningsutrustning innebär detta bland annat krav på noggrannhet och tillförlitlighet. Användning av typgodkända produkter förenklar verifieringen av att kraven uppfylls.

Energideklarationskrav driver på behovet av bättre mätning och övervakning. För att kunna dokumentera och förbättra energiprestanda krävs tillförlitliga mätdata över tid.

Dricksvattenkrav ställer särskilda krav på material och utförande för mätinstrument i tappvattensystem. Instrument måste vara godkända för kontakt med dricksvatten och får inte påverka vattenkvaliteten.

Installation och driftsättning

Professionell installation av mätinstrument är avgörande för tillförlitlig funktion. Alla instrument måste installeras enligt tillverkarens anvisningar med rätt tätningar och monteringsriktning.

Vid driftsättning bör alla instrument kontrolleras och dokumenteras. Nollpunktsjustering av manometrar görs när systemet är trycklöst. Termometrar kontrolleras mot kända temperaturer. All information dokumenteras i driftjournalen.

Märkning av mätpunkter är viktig för framtida service och felsökning. Varje instrument bör ha en tydlig beteckning som refereras i systemdokumentationen. Detta underlättar kommunikation mellan driftpersonal och servicetekniker.

Dokumentation och loggning

Systematisk dokumentation av mätdata är värdefull för långsiktig driftoptimering. Regelbundna avläsningar ger trenddata som kan användas för att upptäcka gradvis försämring av systemets prestanda.

Driftjournaler bör innehålla information om normala driftvärden, genomförda justeringar och åtgärdade problem. Detta skapar en värdefull kunskapsbas för framtida drift och underhåll.

Moderna övervakningssystem kan automatiskt logga data och generera rapporter. Detta minskar den manuella arbetsbelastningen och ger mer omfattande dataunderlag för analys.

Framtidens mät- och övervakningssystem

Utvecklingen går mot allt mer integrerade och intelligenta system. Artificiell intelligens och maskininlärning börjar användas för att analysera mätdata och förutsäga underhållsbehov innan problem uppstår.

Internet of Things (IoT) möjliggör sammankoppling av alla mätpunkter i ett nätverk där data kan analyseras holistiskt. Detta ger insikter som inte är möjliga med isolerade mätpunkter.

Standardisering av kommunikationsprotokoll gör det enklare att kombinera produkter från olika tillverkare. Detta ökar flexibiliteten och minskar risken för inlåsning till en enskild leverantör.

Praktiska tips för optimal mätning och övervakning

Börja med att identifiera de mest kritiska mätpunkterna i systemet. Det är bättre med några väl placerade och underhållna instrument än många som inte följs upp. Prioritera mätpunkter som ger information om systemets övergripande prestanda.

Etablera rutiner för regelbunden avläsning och dokumentation. Även i system med automatisk loggning är manuella kontroller värdefulla för att upptäcka fel på själva mätutrustningen.

Investera i kvalitetsinstrument från erkända tillverkare. IMI TA är ett exempel på varumärke som erbjuder professionella lösningar för mätning och balansering av VVS-system. Kvalitetsinstrument har längre livslängd och bättre noggrannhet, vilket ger lägre totalkostnad över tid.

Utbilda driftpersonal i korrekt användning och tolkning av mätdata. Även de bästa instrumenten är värdelösa om personalen inte förstår hur de ska användas eller vad mätvärdena betyder.

Planera för framtida utbyggnad. Även om alla mätpunkter inte behövs från start kan det vara klokt att förbereda för framtida installation genom att sätta dit fickrör och anslutningspunkter.

Var kan man köpa mätutrustning?

För professionella VVS-installatörer och fastighetsförvaltare finns ett brett sortiment av mät- och övervakningsutrustning tillgängligt. VVSOutlet i Sundbyberg är ett exempel på leverantör som erbjuder både standardprodukter och speciallösningar för olika tillämpningar.

Vid val av leverantör är det viktigt att se till kompetens och service, inte bara pris. En leverantör med god produktkunskap kan hjälpa till att välja rätt utrustning för den specifika tillämpningen och ge råd om installation och drift.

Sammanfattning

Mätning och övervakning är fundamentalt för moderna VVS-system. Genom systematisk kontroll av tryck, temperatur och flöde kan man säkerställa optimal drift, förebygga problem och uppnå betydande energibesparingar. Investeringen i kvalitativa mätinstrument och övervakningssystem betalar sig snabbt genom förbättrad driftsäkerhet och lägre energikostnader.

Utvecklingen går mot allt mer intelligenta och integrerade system som ger djupare insikter och möjliggör proaktivt underhåll. Samtidigt är grunderna desamma – rätt instrument på rätt plats, korrekt installation och systematisk uppföljning.

Viktigt att tänka på innan du börjar

VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.

Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.

• Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
• Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
• Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.

Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.

Vanliga frågor om mätning och övervakning av VVS-system

Hur ofta bör mätinstrument kalibreras?

Mekaniska manometrar och termometrar bör kontrolleras minst en gång per år och kalibreras vid behov. För kritiska tillämpningar som tappvarmvatten kan tätare kontroller vara motiverade. Elektroniska instrument har ofta längre kalibreringsintervall men bör kontrolleras enligt tillverkarens rekommendationer. Tecken på att kalibrering behövs är avvikande värden jämfört med kända referenspunkter eller att instrument inte återgår till nollläge.

Vilken typ av manometer ska man välja för ett värmesystem?

För värmesystem i normalstorlek är en analog manometer med mätområde 0-4 eller 0-6 bar vanligast. Välj ett mätområde där systemets normala arbetstryck ligger i den mellersta tredjedelen av skalan för bästa avläsningsnoggrannhet. För större eller mer komplexa system kan digitala manometrar med loggfunktion vara att föredra. Glykolfyllda manometrar rekommenderas om instrumentet utsätts för vibrationer från pumpar.

Var ska man placera termometrar för att mäta temperaturdifferens i ett värmesystem?

Termometrar för mätning av temperaturdifferens ska placeras parvis i fram- och returledning, helst på raka rörpartier minst 5 rödiametrar från böjar, ventiler eller förgreningar. Detta säkerställer att vattnet är väl blandat och att mätningen blir representativ. Använd fickrör för enkel service och möjlighet att byta termometer utan att tömma systemet. Placera instrumenten på lättåtkomliga ställen för enkel avläsning.

Hur kan man använda mätinstrument för att upptäcka läckage i värmesystem?

Ett läckage visar sig ofta som gradvis tryckfall över tid. Genom att regelbundet notera trycket när systemet är kallt kan man upptäcka om tryckfall sker snabbare än normalt. Ett tryck som faller snabbt när systemet är kallt men stabiliseras när det värms upp tyder ofta på problem med expansionskärlet snarare än läckage. För att lokalisera ett läckage kan man isolera olika delar av systemet och observera var trycket sjunker. Kombinera tryckmätning med visuell inspektion av misstänkta områden.
