Provtryckning av VVS-system — metoder och utrustning

Provtryckning är en av de viktigaste kvalitetssäkringsåtgärderna inom VVS-installationer. Genom att trycksätta rörledningssystem kan man säkerställa att installationen är tät och säker innan den tas i drift. En korrekt genomförd provtryckning förhindrar framtida läckage, vattenskador och kostsamma reparationer. I denna guide går vi igenom de olika metoderna för provtryckning samt vilken utrustning som krävs för ett professionellt resultat.

Varför är provtryckning nödvändig?

Provtryckning är inte bara en god yrkessed utan också ett lagkrav enligt Säker Vatteninstallation och Boverkets byggregler (BBR). Syftet med provtryckningen är att verifiera att alla rörledningar, kopplingar, svetsfogar och anslutningar är täta innan systemet fylls med vatten och tas i drift.

En läcka som upptäcks efter att väggar och golv är färdigställda kan innebära omfattande rivningsarbeten och stora kostnader. Genom att provtrycka systemet i rätt tid kan man identifiera eventuella problem när de fortfarande är enkla och billiga att åtgärda.

Provtryckning krävs för:

• Tappvattensystem (både kall- och varmvatten)
• Värmesystem
• Kylsystem
• Spillvattenledningar
• Dagvattenledningar

Steg 1: Förberedelser innan provtryckning

Innan själva provtryckningen påbörjas måste systemet förberedas noggrant. Kontrollera att alla rörledningar är korrekt monterade och att alla kopplingar är åtdragna enligt tillverkarens anvisningar.

Alla tappställen, ventiler och andra komponenter som ska ingå i systemet måste vara monterade. Dock ska vissa komponenter som är känsliga för högt tryck, såsom blandare, toalettstolsventiler och värmepumpar, skyddas eller kopplas bort tillfälligt.

Kontrollera att alla öppningar i systemet är tillslutna med lämpliga pluggar eller blindflänsar. För värmesystem ska expansionskärlet vara anslutet och förladdat till rätt tryck.

Praktisk tips: Gör en visuell kontroll av hela installationen innan provtryckning. Leta efter synliga skador på rör, felaktiga lutningar eller komponenter som verkar felaktigt monterade. Det är mycket enklare att åtgärda dessa problem innan systemet är trycksatt.

Steg 2: Välj rätt provtryckningsmetod

Det finns två huvudsakliga metoder för provtryckning: tryckprovning med vatten och tryckprovning med luft/gas. Valet av metod beror på vilket typ av system som ska provas samt vilka krav som ställs enligt gällande regelverk.

Vattentryckning är den vanligaste och säkraste metoden för tappvatten- och värmesystem. Vatten är inkompressibelt, vilket innebär att även små läckage snabbt syns som tryckfall. Metoden ger också tydliga visuella indikationer om var ett eventuellt läckage finns.

Lufttryckning används främst för avloppssystem och i situationer där vatten inte kan användas, exempelvis vid risk för frost. Luft är kompressibel, vilket innebär att metoden kräver längre provtryckningstid och noggrannare övervakning av tryckfall.

För tappvatten- och värmesystem är vattentryckning alltid att föredra när det är praktiskt möjligt.

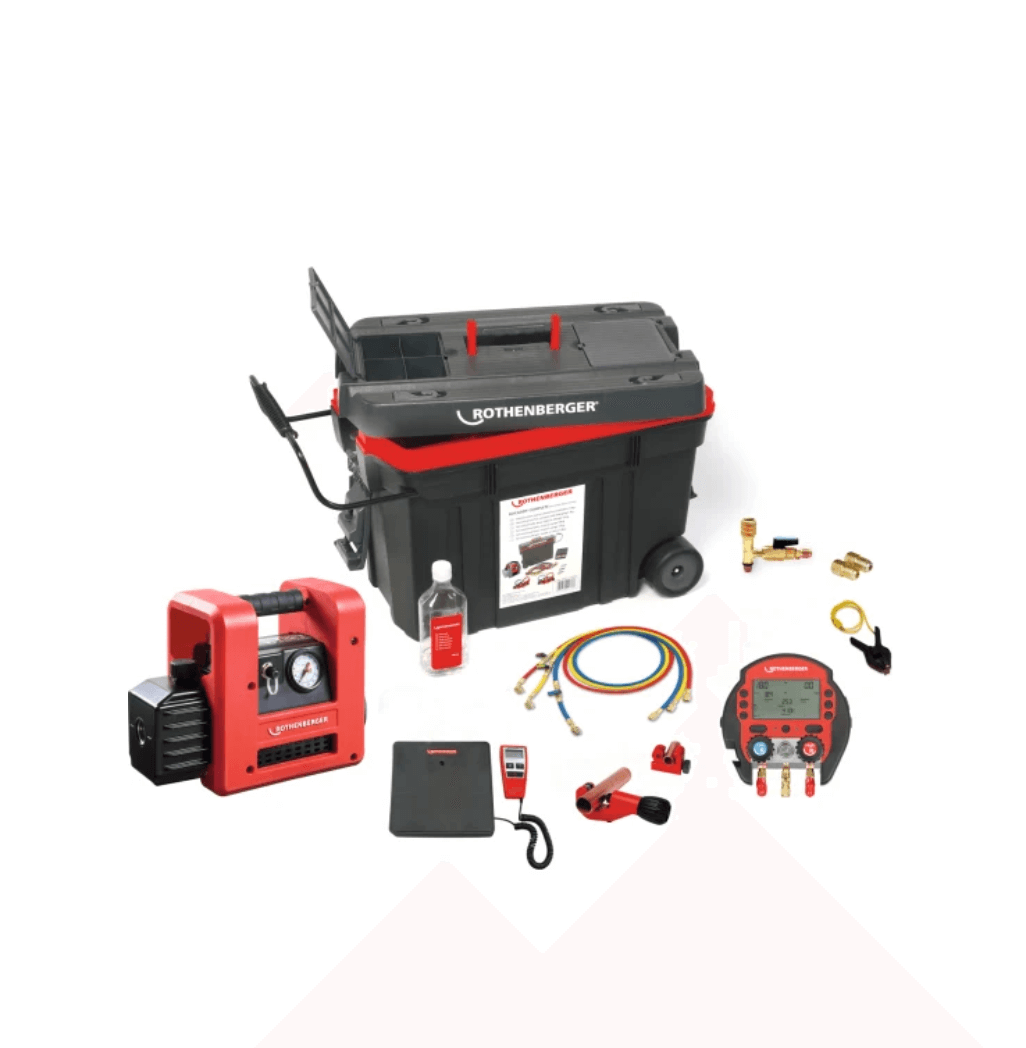

Steg 3: Samla nödvändig utrustning

För en professionell provtryckning behövs rätt utrustning. REMS erbjuder ett komplett sortiment av provtryckningsutrustning som är väl beprövad i branschen.

Grundutrustning för provtryckning:

• Provtryckningspump (manuell eller elektrisk)
• Manometer med lämpligt mätområde
• Anslutningsslangar och kopplingar
• Pluggar och blindflänsar för tillfällig tillslutning
• Protokollmallar för dokumentation

Praktisk tips: Investera i en högkvalitativ manometer med tydlig skala. Manometern är det viktigaste instrumentet vid provtryckning, och en opålitlig manometer kan ge felaktiga resultat som leder till antingen onödigt arbete eller missade läckage.

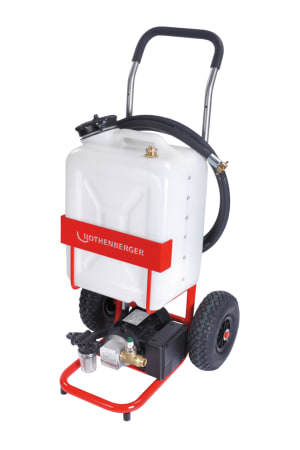

Steg 4: Fyll systemet med vatten

Vid vattentryckning måste systemet fyllas med vatten innan trycksättning. Detta görs genom att ansluta en vattenslang till lägsta punkten i systemet och långsamt fylla medan luften ventileras ut genom högsta punkten.

Fyllningen ska ske långsamt för att undvika luftfickor i systemet. Öppna alla luftventiler och låt vattnet rinna tills det kommer rent vatten utan luftbubblor. Stäng sedan luftventilerna i rätt ordning, från lägsta till högsta punkt.

För värmesystem tillsätts ofta ett frostskyddsmedel eller korrosionsskydd i vattnet redan vid provtryckningen om systemet ska vara i drift under vinterhalvåret.

Praktisk tips: Använd ljummet vatten vid fyllning av värmesystem. Kallt vatten innehåller mer löst syre som kan orsaka korrosion, och för varmt vatten kan göra det svårare att upptäcka små läckage vid provtryckningen.

Steg 5: Trycksätt systemet

När systemet är fyllt och luftat är det dags att trycksätta. Anslut provtryckningspumpen till en lämplig punkt i systemet, vanligtvis vid lägsta punkten eller vid en speciell provtryckningsanslutning.

Provtrycket ska enligt Säker Vatteninstallation vara:

• För tappvattensystem: 1,3 gånger drifttrycket, dock minst 10 bar
• För värmesystem: 1,3 gånger drifttrycket, dock minst 3 bar
• För spillvattensystem: 0,5 bar lufttryck eller 30 mm vattenpelare

Pumpa upp trycket gradvis och kontrollera att manometern visar stabilt. Låt trycket stabilisera sig i cirka 10 minuter innan den egentliga provtryckningen påbörjas.

Praktisk tips: Pumpa aldrig upp trycket för snabbt. Ett plötsligt tryckslag kan skada känsliga komponenter och ge felaktiga mätresultat. Öka trycket stegvis och låt systemet anpassa sig mellan varje steg.

Steg 6: Genomför provtryckningen

Den egentliga provtryckningen innebär att systemet hålls under provtryck under en specificerad tid medan tryckfallet övervakas. Enligt Säker Vatteninstallation ska provtryckningen pågå i minst 30 minuter för tappvattensystem.

Under provtryckningen ska hela installationen inspekteras visuellt. Kontrollera alla synliga kopplingar, svetsfogar, ventiler och genomföringar. Även små droppar eller fuktfläckar indikerar läckage som måste åtgärdas.

Dokumentera trycket vid provtryckningens början och slut. Ett godkänt resultat innebär att tryckfallet inte överstiger de tillåtna värdena, vilket för tappvattensystem normalt är maximalt 0,2 bar under 30 minuter.

För värmesystem kan ett visst tryckfall accepteras på grund av temperaturförändringar och luftabsorption i vattnet. Här är det viktigt att känna till systemets specifika egenskaper.

Praktisk tips: Genomför provtryckningen när temperaturen i lokalen är så stabil som möjligt. Temperaturförändringar kan ge upphov till tryckförändringar som inte beror på läckage, vilket gör det svårare att tolka resultatet korrekt.

Steg 7: Åtgärda eventuella läckage

Om provtryckningen visar på läckage måste dessa lokaliseras och åtgärdas innan systemet kan godkännas. Släpp försiktigt ner trycket i systemet innan reparationsarbete påbörjas.

Vanliga läckageställen är:

• Skarvkopplingar som inte är ordentligt åtdragna
• Svetsfogar med defekter
• Genomföringar genom väggar och bjälklag
• Ventiler och avstängningskranar
• Anslutningar till armaturer

Efter att läckaget är åtgärdat måste hela provtryckningen upprepas från början. Det räcker inte att bara kontrollera den reparerade punkten, eftersom reparationsarbetet kan ha påverkat andra delar av systemet.

Praktisk tips: Markera alla kontrollerade och godkända sektioner med färgad tejp eller liknande. Detta underlättar vid upprepade provtryckningar och säkerställer att inga delar glöms bort.

Steg 8: Dokumentera resultatet

Dokumentation av provtryckningen är en viktig del av kvalitetssäkringen och krävs enligt gällande regelverk. Ett provtryckningsprotokoll ska innehålla:

• Datum och tidpunkt för provtryckningen
• Vilket system som provats (tappvatten, värme, etc.)
• Provtryck och provtryckningstid
• Uppmätt tryckfall
• Temperatur vid provtryckningen
• Eventuella avvikelser och åtgärder
• Underskrift av ansvarig installatör

Protokollet ska sparas som en del av installationsdokumentationen och överlämnas till beställaren vid slutbesiktningen. Vid VVSOutlet i Sundbyberg kan du få hjälp med mallar och råd kring korrekt dokumentation.

Steg 9: Speciella överväganden för olika system

Tappvattensystem kräver extra noggrannhet eftersom de arbetar med dricksvatten. Använd alltid rent vatten vid provtryckning och se till att systemet renspolats ordentligt innan det tas i drift.

Värmesystem kan provtryckas med systemvattnet om detta redan innehåller rätt tillsatser. Tänk på att expansionskärlet måste vara korrekt förladdat och anslutet under provtryckningen.

Spillvattensystem provtrycks vanligen med luft. Här är det viktigt att alla vattenlås är fyllda och att systemet är helt tillslutet. Provtryckningstiden är längre, ofta 3-4 timmar, eftersom luft är kompressibel.

Praktisk tips: För golvvärmesystem ska provtryckningen genomföras innan golvbeläggningen läggs. Håll systemet under tryck under hela gjuttiden för att upptäcka eventuella skador på rören under gjutningsarbetet.

Steg 10: Avsluta provtryckningen

När provtryckningen är godkänd och dokumenterad kan trycket släpps ner kontrollerat. Öppna luftventiler i systemet för att undvika vakuum när vattnet tappas ur eller trycket sänks.

För system som ska fyllas med frostskyddsmedel eller speciella tillsatser är detta rätt tidpunkt att göra det. Fyll systemet till rätt drifttryck och kontrollera att alla komponenter fungerar korrekt.

Informera beställaren om resultatet och överlämna dokumentationen. Ge också instruktioner om hur systemet ska skötas och underhållas för att bibehålla tätheten över tid.

Praktisk tips: Ta fotografier av installationen efter godkänd provtryckning. Dessa kan vara värdefulla som dokumentation och för framtida felsökning eller utbyggnad av systemet.

Vanliga fel vid provtryckning

Även erfarna installatörer kan göra misstag vid provtryckning. Här är de vanligaste felen:

För högt provtryck: Att använda högre tryck än nödvändigt kan skada komponenter och ge felaktiga resultat. Följ alltid tillverkarens anvisningar och gällande regelverk.

För kort provtryckningstid: Att avbryta provtryckningen för tidigt kan innebära att långsamma läckage inte upptäcks. Håll alltid minst den föreskrivna tiden.

Glömda komponenter: Att inte skydda känsliga komponenter som blandare och termostatventiler kan leda till skador vid högt provtryck.

Bristfällig dokumentation: Att inte dokumentera provtryckningen ordentligt kan skapa problem vid besiktning och garantiärenden.

Temperatureffekter: Att inte ta hänsyn till temperaturförändringar kan ge felaktiga slutsatser om tryckfall.

Utrustning från ledande tillverkare

För professionell provtryckning är det viktigt att använda utrustning från välrenommerade tillverkare. REMS är ett av de ledande varumärkena inom VVS-verktyg och erbjuder ett komplett sortiment för provtryckning. Deras pumpar och manometrar är kända för hög precision och lång livslängd, vilket är avgörande för tillförlitliga mätresultat.

En investering i högkvalitativ provtryckningsutrustning betalar sig snabbt genom färre felaktiga mätningar, minskad risk för skador på installationer och ökad effektivitet i arbetet.

Sammanfattning

Provtryckning är en kritisk del av varje VVS-installation. Genom att följa dessa steg och använda rätt utrustning kan du säkerställa att dina installationer är täta och säkra:

1. Förbered systemet noggrant
2. Välj rätt provtryckningsmetod
3. Samla nödvändig utrustning
4. Fyll systemet korrekt
5. Trycksätt enligt gällande normer
6. Genomför provtryckning under rätt tid
7. Åtgärda eventuella läckage
8. Dokumentera resultatet
9. Anpassa metoden efter systemtyp
10. Avsluta professionellt

Med rätt kunskap, utrustning och noggrannhet blir provtryckningen en säker kvalitetskontroll som skyddar både installatör och beställare från framtida problem.

Viktigt att tänka på innan du börjar

VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.

Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.

• Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
• Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
• Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.

Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.

Vanliga frågor om provtryckning

Hur länge ska ett tappvattensystem provtryckas?
Enligt Säker Vatteninstallation ska tappvattensystem provtryckas i minst 30 minuter vid 1,3 gånger drifttrycket, dock minst 10 bar. Under denna tid får tryckfallet inte överstiga 0,2 bar. För större eller mer komplexa system kan längre provtryckningstid vara nödvändig.

Kan man provtrycka med luft istället för vatten?
Lufttryckning kan användas för vissa system, framför allt avloppsledningar och i situationer där frostrisken gör vattentryckning omöjlig. Dock är vattentryckning alltid att föredra för tappvatten- och värmesystem eftersom vatten är inkompressibelt och ger tydligare indikationer på läckage. Lufttryckning kräver längre provtid och noggrannare övervakning.

Vad gör man om systemet inte håller trycket?
Om trycket faller mer än tillåtet under provtryckningen måste läckaget lokaliseras och åtgärdas. Släpp försiktigt ner trycket, hitta och reparera läckaget, och upprepa sedan hela provtryckningen från början. Glöm inte att dokumentera både det misslyckade försöket och det godkända resultatet efter reparation.

Måste alla komponenter vara monterade vid provtryckning?
Alla komponenter som ska ingå i det slutliga systemet måste vara monterade, men känsliga komponenter som blandare, termostatventiler och elektroniska styrenheter bör skyddas eller kopplas bort tillfälligt om de inte tål provtrycket. Kontrollera alltid tillverkarens anvisningar för varje komponent innan provtryckning.
