Vridspjällsventiler — funktion och användningsområden

Vridspjällsventiler, även kallade spjällventiler eller fjärilsventiler, är en av de mest effektiva och kostnadseffektiva lösningarna för avstängning och reglering av flöden i VVS-installationer. Dessa ventiler används i allt från fjärrvärmesystem till processvatten och ventilationssystem, där de erbjuder lågt tryckfall och snabb manövrering. Oventrop GmbH & Co. KG är ett av de ledande varumärkena som tillverkar högkvalitativa vridspjällsventiler för professionella installationer.

I denna guide går vi igenom vridspjällsventilens funktion, användningsområden och ger praktiska tips för installation och underhåll.

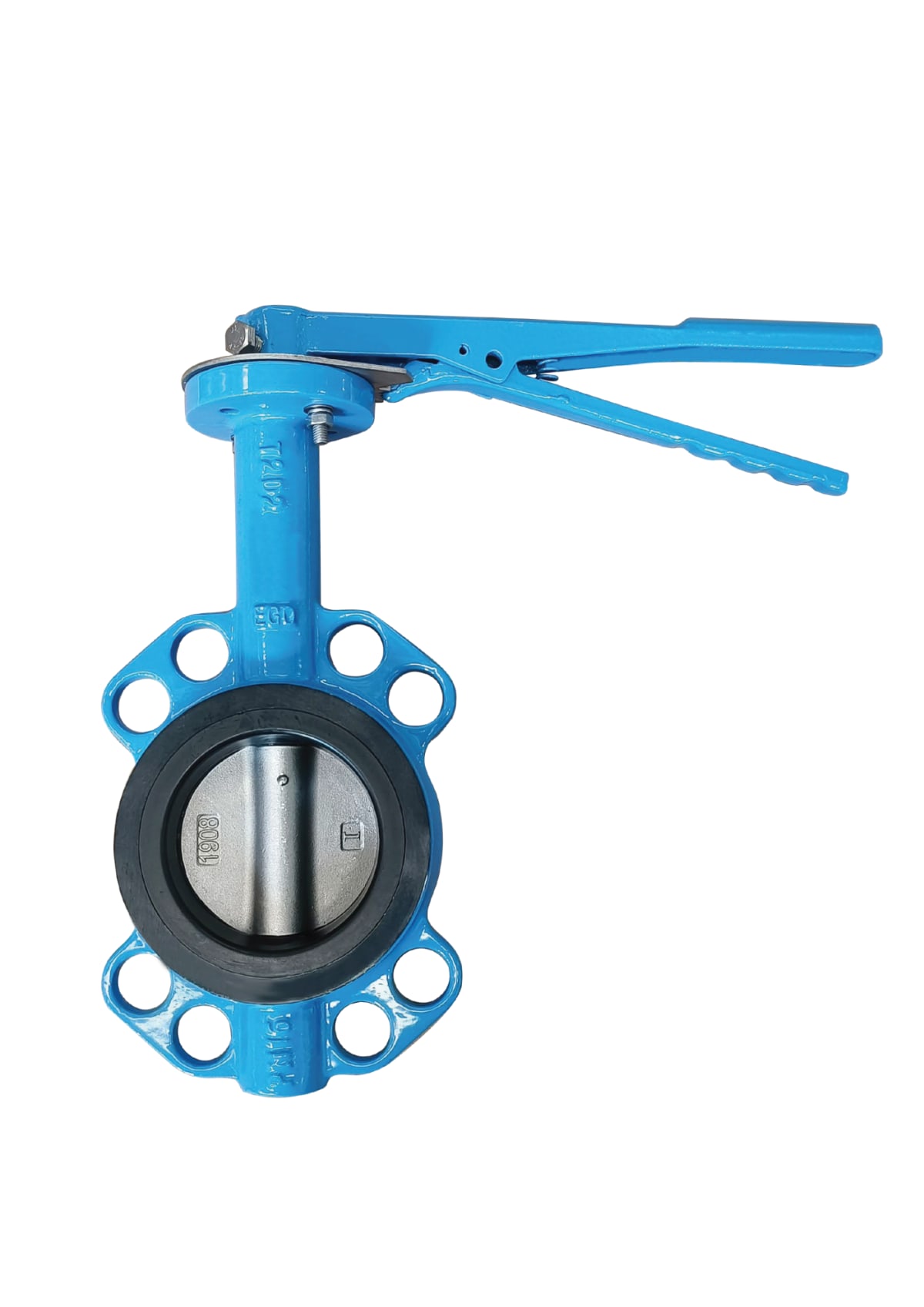

Vad är en vridspjällsventil?

En vridspjällsventil består av en cirkulär skiva (spjället) som är monterad på en axel i ventilens centrum. Genom att vrida axeln 90 grader kan spjället röra sig från helt öppen till helt stängd position. Till skillnad från traditionella skjutventiler eller kulventiler, där vattnet måste passera genom en komplex väg, går flödet rakt genom vridspjällsventilen när den är helt öppen.

Konstruktionen ger flera fördelar:

• Minimalt tryckfall i öppet läge
• Kompakt design som sparar utrymme
• Snabb manövrering mellan öppet och stängt
• Lägre vikt jämfört med andra ventiltyper i samma dimension
• Kostnadseffektiv lösning för större dimensioner

Huvudkomponenter i en vridspjällsventil

För att förstå hur vridspjällsventilen fungerar är det viktigt att känna till dess huvudkomponenter:

Ventilhus – Den cylindriska kroppen där spjället roterar. Tillverkas vanligen i gjutjärn, rostfritt stål eller PVC beroende på applikation.

Spjäll – Den cirkulära skivan som stänger eller öppnar flödet. Kan vara tillverkad av metall, gummibelagd metall eller plast.

Axel – Den centrala axeln som spjället är fäst vid. Axeln går genom ventilhuset och ansluts till manöverdonet.

Tätningar – Sitter mellan spjället och ventilhuset. Vanliga material är EPDM, NBR eller PTFE beroende på medium och temperatur.

Manöverdon – Kan vara manuellt handtag, växel, pneumatisk eller elektrisk ställmotor.

Steg 1: Välj rätt typ av vridspjällsventil

Det första steget är att välja rätt ventiltyp för din specifika applikation. Vridspjällsventiler finns i flera varianter:

Koncentriska vridspjällsventiler – Axeln går genom spjällets centrum. Lämplig för enklare avstängningsuppgifter där viss läckage kan accepteras.

Excentriska vridspjällsventiler – Axeln är förskjuten från spjällets centrum, vilket ger bättre täthet. Finns i enkel-, dubbel- och trippelexcentrisk utförande.

Högpresterande vridspjällsventiler – Dubbel- eller trippelexcentriska ventiler för höga tryck och temperaturer, ofta i fjärrvärmesystem.

Praktiska tips:

• För fjärrvärmesystem: Välj dubbel- eller trippelexcentrisk ventil med metallisk tätning
• För vattenreningsverk: EPDM-tätning ger god kemikaliebeständighet
• För större dimensioner (DN150 och uppåt): Vridspjällsventiler är ofta mest ekonomiska
• Kontrollera alltid tillverkarens specifikationer för tryck- och temperaturklass

Steg 2: Dimensionera ventilen korrekt

Korrekt dimensionering är avgörande för ventilens funktion och livslängd. En för liten ventil ger högt tryckfall och slitage, medan en för stor ventil kan ge dålig reglerbarhet.

Beräkna Kv-värdet:
Kv-värdet anger hur många kubikmeter vatten per timme som passerar ventilen vid 1 bars tryckfall. Formeln är:

Kv = Q / √(Δp)

Där Q = flöde (m³/h) och Δp = tryckfall (bar)

Praktiska tips:

• Välj en ventil där Kv-värdet vid normal drift ligger mellan 50-80% av ventilens maximala Kv
• För reglerventiler: Undvik att arbeta i området 0-20% öppning där reglerbarhet är dålig
• Konsultera tillverkarens Kv-diagram för exakta värden vid olika öppningsgrader
• VVSOutlet i Sundbyberg kan hjälpa till med dimensionering för komplexa installationer

Steg 3: Planera installationen

Noggrann planering innan installation sparar tid och förhindrar problem.

Kontrollera installationsförutsättningar:

• Tillräckligt utrymme för manöverdon och service
• Raka rör före och efter ventilen (minst 5xDN före, 2xDN efter rekommenderas)
• Tillgång för demontering och byte av tätningar
• Korrekt flödesriktning enligt pilmarkering på ventilhuset

Förbered verktyg och material:

• Lämpliga rörtänger eller skiftnycklar
• Tätningsmedel eller packningar för flänsar
• Momentnyckel för flänsskruvar
• Eventuellt lyftutrustning för större ventiler

Praktiska tips:

• Markera flödesriktningen på rören innan installation
• Kontrollera att ventilen är i öppet läge under installation för att undvika skador på spjället
• Spara tillverkarens dokumentation för framtida service

Steg 4: Installera ventilen steg för steg

För flänsad anslutning:

1. Kontrollera att flänsytor är rena och plana
2. Placera packning på första flänsen
3. Lyft ventilen på plats (använd lyftutrustning för stora ventiler)
4. Centrera ventilen mellan flänsarna
5. Sätt i alla bultar och dra åt dem preliminärt med hand
6. Dra åt bultarna korsvis i flera steg enligt tillverkarens momentspecifikation
7. Kontrollera att ventilen fortfarande kan manövreras fritt

För gängad anslutning (mindre dimensioner):

1. Rengör gängorna på rören
2. Applicera lämpligt tätningsmedel eller linda teflonband
3. Skruva fast ventilen för hand
4. Dra åt med rörtång, undvik överdragning
5. Kontrollera att ventilen sitter plant och stabilt

Praktiska tips:

• Använd aldrig ventilen som stöd vid svetsning av närliggande rör
• Skydda manöverdonet under byggtiden
• Markera ventilens funktion tydligt med skylt eller färgkodning
• Dokumentera ventilens position i systemritningar

Steg 5: Anslut manöverdon

Vridspjällsventiler kan manövreras manuellt eller automatiskt beroende på applikation.

Manuellt handtag:

• Enklast och mest driftsäkert
• Lämpligt för ventiler som sällan manövreras
• Kontrollera att handtaget har tydliga positionsmarkeringar

Växelmanövrering:

• Ger mekanisk fördel för större ventiler
• Möjliggör manövrering från svåråtkomliga positioner
• Kräver mer utrymme

Elektrisk ställmotor:

• Möjliggör fjärrstyrning och automatisering
• Kräver korrekt elektrisk installation enligt gällande föreskrifter
• Kontrollera att motorns moment matchar ventilens krav
• Programmera slutlägen korrekt för att undvika överpåkänning

Pneumatisk ställmotor:

• Vanlig i processindustri
• Kräver tryckluftförsörjning (vanligen 6 bar)
• Snabb respons och hög tillförlitlighet

Praktiska tips:

• Testa manöverdonet utan tryck innan idrifttagning
• Kontrollera att indikering stämmer med verklig position
• Installera positionsgivare för kritiska applikationer
• Dokumentera inställningar och parametrar

Steg 6: Provtryckning och täthetskontroll

Innan systemet tas i drift måste ventilen provtryckas enligt gällande normer.

Provtryckningsprocedur:

1. Stäng ventilen helt
2. Fyll systemet långsamt med vatten
3. Lufta ur systemet noggrant
4. Öka trycket gradvis till provtryck (vanligen 1,5 x drifttryck)
5. Håll provtrycket i minst 30 minuter
6. Kontrollera alla anslutningar och packningar för läckage
7. Öppna och stäng ventilen flera gånger under tryck
8. Kontrollera att inget läckage uppstår i olika positioner

Praktiska tips:

• Använd inte luft för provtryckning av vattensystem
• Dokumentera provtryckningsresultat
• Åtgärda eventuella läckage omedelbart
• Kontrollera att manöverdonet fungerar smidigt under tryck

Steg 7: Idrifttagning och injustering

Efter lyckad provtryckning kan systemet tas i drift.

Idrifttagningsprocedur:

1. Öppna ventilen gradvis medan systemet är i drift
2. Kontrollera att inga onormala ljud eller vibrationer uppstår
3. Verifiera att flödet blir som förväntat
4. Kontrollera temperatur och tryck på båda sidor om ventilen
5. Testa full manövrering från öppet till stängt
6. Justera eventuella slutlägesbrytare eller positionsgivare

För reglerventiler:

• Kalibrera reglerområdet enligt systemkrav
• Testa reglerfunktionen vid olika belastningar
• Finjustera PID-parametrar vid behov
• Dokumentera inställningar

Praktiska tips:

• Låt systemet gå i några timmar innan slutlig kontroll
• Kontrollera packningar efter första dygnet i drift
• Justera flänsskruvar vid behov efter temperaturcykling
• Utbilda driftpersonal i korrekt manövrering

Steg 8: Regelbundet underhåll

Vridspjällsventiler är i allmänhet underhållsfria, men regelbunden kontroll förlänger livslängden.

Underhållsschema:

Varje månad:

• Visuell kontroll av läckage
• Kontrollera manöverdonets funktion
• Lyssna efter onormala ljud

Varje kvartal:

• Manövrera ventilen helt öppet och stängt
• Kontrollera packningar och tätningar
• Smörj lager och axeltätningar enligt tillverkarens anvisning

Årligen:

• Grundlig inspektion av alla komponenter
• Kontrollera slitage på spjäll och tätningar
• Testa säkerhetsfunktioner
• Dokumentera ventilens skick

Vart 3-5 år:

• Byt tätningar och packningar
• Kontrollera axel och lager för slitage
• Överväg byte av manöverdon om det visar tecken på slitage

Praktiska tips:

• Använd endast rekommenderade reservdelar från tillverkaren
• Dokumentera allt underhåll i en loggbok
• Planera underhåll under lågsäsong när möjligt
• Ha kritiska reservdelar i lager för snabb åtgärd

Användningsområden för vridspjällsventiler

Vridspjällsventiler används i många olika applikationer inom VVS-branschen:

Fjärrvärmesystem:
Vridspjällsventiler är vanliga som avstängningsventiler i fjärrvärmenät, särskilt i större dimensioner. De tål höga temperaturer och tryck, och ger minimalt tryckfall. Dubbel- eller trippelexcentriska ventiler från Oventrop GmbH & Co. KG erbjuder utmärkt täthet även vid höga drifttryck.

Kylsystem:
I kylanläggningar används vridspjällsventiler för att reglera flödet av kylvatten. Den snabba manövreringen och goda reglerbarhet gör dem lämpliga för automatiserade system.

Vattenreningsverk:
Kemikaliebeständiga vridspjällsventiler används för att hantera olika processvatten. EPDM- eller PTFE-tätningar ger god resistens mot kemikalier.

Ventilationssystem:
Även om detta primärt är ett luftsystem, används liknande spjällventiler för att reglera luftflöden i ventilationskanaler.

Processvatten:
I industrier där stora vattenvolymer hanteras är vridspjällsventiler ett kostnadseffektivt val för avstängning och reglering.

Vanliga problem och felsökning

Problem: Ventilen läcker i stängt läge

• Orsak: Sliten tätning, skräp på tätningsytan, skadat spjäll
• Åtgärd: Rengör tätningsytor, byt tätning, kontrollera spjäll för skador

Problem: Ventilen är svår att manövrera

• Orsak: Korrosion på axel, för högt differenstryck, skevt monterad
• Åtgärd: Smörj axel och lager, reducera differenstryck vid manövrering, kontrollera montering

Problem: Vibrationer eller ljud vid drift

• Orsak: Kavitation, för höga hastigheter, ventilen i mellanläge
• Åtgärd: Kontrollera dimensionering, justera flöde, undvik långvarig drift i mellanlägen

Problem: Ställmotorn fungerar inte

• Orsak: Elektriskt fel, mekaniskt stopp, felaktig programmering
• Åtgärd: Kontrollera elektriska anslutningar, testa manuell manövrering, kontrollera inställningar

Säkerhet vid arbete med vridspjällsventiler

Arbete med VVS-installationer kräver alltid hänsyn till säkerhet:

• Stäng alltid av systemet och tappa ur trycket före arbete på ventiler
• Använd personlig skyddsutrustning: skyddsglasögon, handskar, säkerhetsskor
• Var medveten om risken för heta ytor i fjärrvärmesystem
• Använd korrekt lyftutrustning för tunga ventiler
• Följ gällande arbetsmiljöföreskrifter
• Låt endast behörig personal utföra arbete på tryckbärande system

Framtida utveckling och smarta lösningar

VVS-branschen utvecklas mot mer automatiserade och uppkopplade system. Moderna vridspjällsventiler kan utrustas med:

• IoT-sensorer för kontinuerlig övervakning
• Prediktivt underhåll baserat på driftsdata
• Fjärravläsning och fjärrstyrning via molntjänster
• Integration med byggnadsstyrningssystem (BMS)
• Energioptimering genom intelligent reglering

Oventrop GmbH & Co. KG och andra ledande tillverkare investerar i dessa teknologier för att möta framtidens krav på energieffektivitet och driftsäkerhet.

Sammanfattning

Vridspjällsventiler är en pålitlig och kostnadseffektiv lösning för avstängning och reglering i VVS-system. Genom att följa denna steg-för-steg-guide kan du säkerställa korrekt val, installation och underhåll av vridspjällsventiler. Nyckeln till framgång är noggrann dimensionering, professionell installation och regelbundet underhåll.

För professionell rådgivning och högkvalitativa produkter kan du kontakta VVSOutlet i Sundbyberg, där experter kan hjälpa dig att välja rätt lösning för ditt specifika projekt.

Viktigt att tänka på innan du börjar

VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.

Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.

• Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
• Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
• Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.

Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.

Vanliga frågor om vridspjällsventiler

Vad är skillnaden mellan en vridspjällsventil och en kulventil?
Vridspjällsventiler har en cirkulär skiva som roterar i flödesvägen, medan kulventiler har en genomborrad kula. Vridspjällsventiler ger lägre tryckfall och är mer kostnadseffektiva i större dimensioner, medan kulventiler ofta ger bättre täthet i mindre dimensioner och är mer kompakta.

Kan vridspjällsventiler användas för reglering eller endast avstängning?
Moderna vridspjällsventiler kan användas för både avstängning och reglering, särskilt excentriska typer med god täthet. De har dock inte lika fin reglerbarhet som specialiserade reglerventiler i området 0-20% öppning, så de lämpar sig bäst för grövre reglering eller on/off-applikationer.

Hur ofta behöver tätningarna i en vridspjällsventil bytas?
Livslängden för tätningar beror på driftsförhållanden som temperatur, tryck, medium och manövreringsfrekvens. Under normala förhållanden i ett fjärrvärmesystem kan tätningar hålla 5-10 år, men i tuffa miljöer eller vid frekvent manövrering kan byte behövas vart 3:e år. Regelbunden inspektion ger bäst vägledning.

Vilken typ av vridspjällsventil är bäst för fjärrvärme?
För fjärrvärmesystem rekommenderas dubbel- eller trippelexcentriska vridspjällsventiler med metallisk tätning. Dessa tål de höga temperaturer (upp till 200°C) och tryck som förekommer i fjärrvärmenät, och ger tillförlitlig täthet över tid. Välj ventiler certifierade för fjärrvärmeapplikationer från etablerade tillverkare som Oventrop GmbH & Co. KG.
