Styrventiler för VVS — reglera flöde och temperatur

Styrventiler är hjärtat i moderna VVS-system och möjliggör exakt reglering av både flöde och temperatur i värmeanläggningar. Dessa komponenter spelar en avgörande roll för att uppnå optimal energieffektivitet, komfort och driftsäkerhet i både bostäder och kommersiella fastigheter. I denna guide går vi igenom allt du behöver veta om styrventiler – från grundläggande funktion till avancerad dimensionering och installation.

Vad är en styrventil och hur fungerar den?

En styrventil är en automatisk ventil som reglerar flödet av värmebärare (vanligtvis vatten) genom ett värmesystem baserat på signaler från en reglercentral eller termostat. Till skillnad från manuella ventiler som ställs in en gång, justerar styrventilen kontinuerligt sitt läge för att upprätthålla önskad temperatur eller flöde.

Styrventiler består av tre huvudkomponenter: ventilhuset med ventilkropp, ställdon (aktuator) och reglersystem. Ventilkroppen innehåller en kon eller kula som öppnar och stänger flödesvägen, medan ställdonet förflyttar denna mekanism baserat på elektriska eller pneumatiska signaler. Reglersystemet läser av temperaturer och andra parametrar för att bestämma ventilens optimala position.

Funktionsprincipen bygger på att ventilen modulerar (gradvis öppnar eller stänger) för att matcha systemets behov. När temperaturen i ett rum sjunker under börvärdet, öppnar styrventilen mer för att släppa igenom varmare vatten. När temperaturen når önskat värde, stryper ventilen flödet för att förhindra övertemperatur.

Olika typer av styrventiler

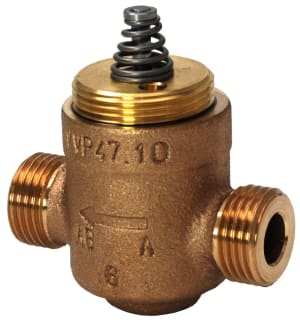

Tvåvägsventiler

Tvåvägsventiler har en ingång och en utgång och reglerar flödet genom att öppna eller stänga. När ventilen stänger minskar flödet genom systemet, vilket påverkar den totala cirkulationen. Dessa ventiler används främst i system där flödesvariationer är acceptabla och där cirkulationspumpen kan arbeta med varierande belastning.

Fördelar med tvåvägsventiler inkluderar enklare installation, lägre initial kostnad och mindre komplexitet. De passar utmärkt för radiatorsystem och mindre värmesystem där exakt flödeskontroll inte är kritisk.

Trevägsventiler

Trevägsventiler har tre anslutningar och kan arbeta antingen som blandningsventil eller shuntventil. En blandningsventil blandar två flöden med olika temperaturer till ett önskat utloppsflöde, medan en shuntventil delar upp ett inflöde till två separata utgångar.

Blandningsventiler används ofta i shuntgrupper där primärt varmvatten från fjärrvärme eller panna blandas med returvatten för att uppnå rätt framledningstemperatur. Detta är särskilt viktigt i system med golvvärme som kräver lägre temperaturer än radiatorsystem.

Shuntventiler används när samma värmekälla ska försörja flera kretsar med olika temperaturbehov, exempelvis när både radiatorer och golvvärme ska matas från samma värmekälla.

Motorventiler och ställdon

Motorventiler kan vara antingen tvåvägs- eller trevägsventiler utrustade med elektriska ställdon. Ställdonet kan vara:

On/off-ställdon som endast öppnar eller stänger ventilen helt, lämpliga för enklare system där gradlös reglering inte krävs.

Modulerande ställdon som kan positionera ventilen i valfritt läge mellan helt öppen och helt stängd, vilket ger exakt temperaturkontroll. Dessa kan vara 0-10V-styrda eller 3-punktsstyrda beroende på reglersystem.

Fjädersäkrade ställdon som automatiskt går till ett förvalt läge (öppet eller stängt) vid strömavbrott, viktigt för säkerhetsfunktioner.

Dimensionering av styrventiler

Korrekt dimensionering av styrventiler är avgörande för systemets funktion. En underdimensionerad ventil kan inte leverera tillräckligt flöde, medan en överdimensionerad ventil ger dålig reglerbarhet och kan orsaka oljud.

Beräkning av Kv-värde

Kv-värdet (flödeskoefficient) anger hur många kubikmeter vatten per timme som passerar genom ventilen vid ett tryckfall på 1 bar. För att välja rätt ventil måste du först beräkna erforderligt Kv-värde baserat på systemets behov.

Formeln för Kv-värde är:

Kv = q / √Δp

Där:

• q = flöde i m³/h
• Δp = tillgängligt tryckfall över ventilen i bar

För värmesystem beräknas flödet enligt:

q = P / (1,16 × ΔT)

Där:

• P = effektbehov i kW
• ΔT = temperaturdifferens mellan fram- och returledning (vanligtvis 10-20°C)
• 1,16 = omräkningsfaktor för vatten

Praktiskt exempel på dimensionering

Antag att du ska dimensionera en styrventil för en shuntgrupp med följande data:

• Effektbehov: 50 kW
• Systemtemperatur: 80/60°C (ΔT = 20°C)
• Tillgängligt tryckfall över ventilen: 0,3 bar

Steg 1: Beräkna erforderligt flöde
q = 50 / (1,16 × 20) = 2,16 m³/h

Steg 2: Beräkna Kv-värde
Kv = 2,16 / √0,3 = 2,16 / 0,55 = 3,93

Steg 3: Välj ventil med Kv-värde närmast över beräknat värde, exempelvis Kv 4,0.

Det är viktigt att inte välja en alltför stor ventil. En tumregel är att ventilens Kv-värde ska vara 10-30% högre än det beräknade värdet för att ge god reglerbarhet utan att bli överdimensionerad.

Auktoritet och reglerbarhet

Ventilauktoritet är förhållandet mellan tryckfallet över ventilen och det totala tryckfallet i kretsen. För god reglerbarhet bör auktoriteten vara minst 0,3-0,5.

Auktoritet = Δpventil / Δptotalt

Låg auktoritet (under 0,3) ger dålig reglerbarhet, särskilt i det nedre flödesområdet. Ventilen blir då "känslig" och små rörelser ger stora flödesförändringar. Hög auktoritet (över 0,7) innebär att mycket tryck "slösas" över ventilen, vilket kan kräva större pump.

Installation och inkoppling av styrventiler

Placering i systemet

Styrventiler ska placeras så att de är lättåtkomliga för service och underhåll. I shuntgrupper placeras blandningsventilen vanligtvis på primärsidan där den blandar varmvatten från värmekällan med returvatten från sekundärkretsen.

Viktiga installationsregler:

• Installera alltid ventilen med flödesriktningen enligt pilen på ventilhuset
• Se till att det finns avstängningsventiler före och efter styrventilen för servicemöjlighet
• Montera filter före ventilen för att förhindra smuts från att skada ventilmekanismen
• Lämna tillräckligt utrymme för demontering av ställdon
• Undvik placering där ventilen utsätts för vibrationer eller mekanisk påverkan

Elektrisk inkoppling

Elektrisk inkoppling av ställdon måste utföras enligt tillverkarens anvisningar och gällande elinstallationsregler. Vanliga anslutningstyper inkluderar:

230V on/off-styrning: Enklast för system med termostat som slår på/av värmen. Ställdonet får spänning när värme efterfrågas.

0-10V modulerande styrning: Reglercentralen skickar en variabel spänningssignal (0-10V) som positionerar ventilen proportionellt. 0V = stängt, 10V = öppet (eller omvänt beroende på konfiguration).

3-punktsstyrning: Reglercentralen skickar separata signaler för "öppna" och "stäng". Ställdonet rör sig så länge det får signal och stannar när signalen upphör.

Säkerställ att jordning är korrekt utförd och att kabeldragning sker enligt AMA VVS och gällande elföreskrifter. Vid osäkerhet ska behörig elektriker konsulteras.

Injustering och optimering

Efter installation måste styrventilen justeras in för optimal funktion. Detta inkluderar både mekanisk och elektronisk injustering.

Mekanisk injustering

Många styrventiler har en mekanisk begränsning som kan ställas in för att definiera ventilens max- och minläge. Detta är användbart för att:

• Begränsa maxflödet och förhindra överbelastning
• Förhindra att ventilen stänger helt om viss grundcirkulation krävs
• Anpassa ventilens arbetsområde till systemets behov

Injusteringen utförs vanligtvis med en insexnyckel på ställdonet eller ventilhuset enligt tillverkarens anvisningar.

Elektronisk kalibrering

Moderna modulerande ställdon kräver ofta kalibrering där ställdonet "lär sig" ventilens öppna och stängda lägen. Detta görs antingen automatiskt vid första drifttagningen eller manuellt via knappar på ställdonet.

Kalibreringsproceduren säkerställer att reglersystemets 0-100% signal motsvarar ventilens faktiska 0-100% öppning, vilket är kritiskt för exakt reglering.

Funktionskontroll

Efter installation och injustering ska följande kontrolleras:

• Ventilen öppnar och stänger som den ska vid temperaturförändringar
• Inga läckage förekommer vid packningar eller anslutningar
• Ställdonet är korrekt monterat och rör sig fritt
• Reglerkurvan ger önskad temperatur vid olika utetemperaturer
• Inga oljud uppstår vid ventilrörelse

Vanliga problem och felsökning

Ventilen reglerar inte korrekt

Om temperaturen inte håller börvärdet kan orsaken vara:

• Felaktig dimensionering (för stor eller liten ventil)
• Dålig ventilauktoritet på grund av för lågt tryckfall
• Fel flödesriktning genom ventilen
• Smuts i ventilen som hindrar konen från att stänga tätt
• Felaktig signal från reglercentral eller givare
• Ställdonet har tappat kalibrering

Åtgärd: Kontrollera installation enligt ritningar, rengör filter, verifiera signaler med multimeter, omkalibrrera ställdon.

Oljud från ventilen

Vissling eller brummande ljud kan bero på:

• För högt tryckfall över ventilen (kavitation)
• För hög hastighet genom ventilen
• Ventilen arbetar i instabilt område (dålig auktoritet)
• Lösa delar i ventilmekanismen

Åtgärd: Kontrollera dimensionering, sänk tryckfall med differenstrycksventil, byt till större ventil om nödvändigt.

Läckage

Läckage kan uppstå vid:

• Packningar mellan ventilhus och ställdon
• Genomföringen där spindeln går genom huset
• Anslutningsflänsarna

Åtgärd: Dra åt skruvar enligt specifikation, byt packningar, kontrollera att tätningsytor är rena och oskadade.

Underhåll och service

Regelbundet underhåll förlänger styrventilens livslängd och säkerställer optimal funktion.

Årlig kontroll

Minst en gång per år bör följande kontrolleras:

• Visuell inspektion för läckage och korrosion
• Kontroll av ställdonets funktion genom att köra ventilen mellan ändlägena
• Rengöring eller byte av filter före ventilen
• Verifiering av temperaturreglering mot börvärden
• Kontroll av elektriska anslutningar

Långtidsunderhåll

Vart 5-10 år, beroende på driftsförhållanden:

• Demontering och rengöring av ventilkropp
• Byte av packningar och tätningar
• Kontroll av ventilkon och säte för slitage
• Byte av ställdon om det visar tecken på slitage

IMI TA är en ledande tillverkare av högkvalitativa styrventiler och erbjuder produkter med lång livslängd och minimal underhållsbehov. Deras ventiler är kända för precision och tillförlitlighet i krävande installationer.

Energieffektivisering med styrventiler

Moderna styrventiler bidrar väsentligt till energieffektivisering i VVS-system genom exakt temperaturkontroll och flödesoptimering.

Väderkompenserande reglering

Genom att koppla styrventilen till en väderkompenserande reglercentral kan framledningstemperaturen anpassas kontinuerligt efter utetemperaturen. När det är mildare ute sänks framledningstemperaturen, vilket minskar värmeförlusterna i distributionssystemet och förbättrar verkningsgraden.

En väl injusterad väderkompenserande kurva kan minska energiförbrukningen med 10-20% jämfört med konstant framledningstemperatur.

Nattsänkning och närvarodetektering

Styrventiler möjliggör automatisk temperatursänkning nattetid eller när lokaler inte används. Modern byggnadsautomation kan integrera närvarodetektorer som signalerar till styrventilerna att sänka temperaturen i outnyttjade zoner.

Optimering av delta-T

Genom att använda styrventiler med god reglerbarhet kan systemets delta-T (temperaturdifferens mellan fram- och retur) optimeras. Ett högre delta-T innebär att samma värmeeffekt kan överföras med lägre flöde, vilket minskar pumpenergin.

Moderna system med variabla pumpar och styrventiler kan uppnå delta-T på 15-20°C istället för traditionella 10°C, vilket halverar erforderligt flöde och därmed pumpenergin.

Styrventiler i olika VVS-system

Radiatorsystem

I radiatorsystem används styrventiler främst i shuntgrupper för att anpassa fjärrvärmens eller pannans höga temperatur till systemets behov. Trevägs blandningsventiler är vanligast, där primärt varmvatten blandas med returvatten för att uppnå önskad framledningstemperatur, typiskt 60-80°C beroende på utetemperatur.

Moderna radiatorsystem använder ofta individuella termostatventiler på varje radiator, men dessa kompletteras med en central styrventil som säkerställer rätt grundtemperatur i systemet.

Golvvärmesystem

Golvvärmesystem kräver lägre temperaturer, vanligtvis 30-45°C i framledningen. Här är styrventiler absolut nödvändiga för att sänka temperaturen från värmekällan. En trevägs blandningsventil i shuntgruppen blandar kontinuerligt varmvatten med returvatten för att uppnå exakt rätt temperatur.

Eftersom golvvärmesystem har stor tröghet (betongen lagrar värme) krävs styrventiler med långsam respons och stabil reglering för att undvika översvängningar.

Fjärrvärmecentraler

I fjärrvärmecentraler används styrventiler på både primär- och sekundärsidan. Primärsidans styrventil reglerar flödet av fjärrvärmevatten baserat på sekundärsidans värmebehov, medan sekundärsidans styrventiler anpassar temperaturen till olika distributionskretsar.

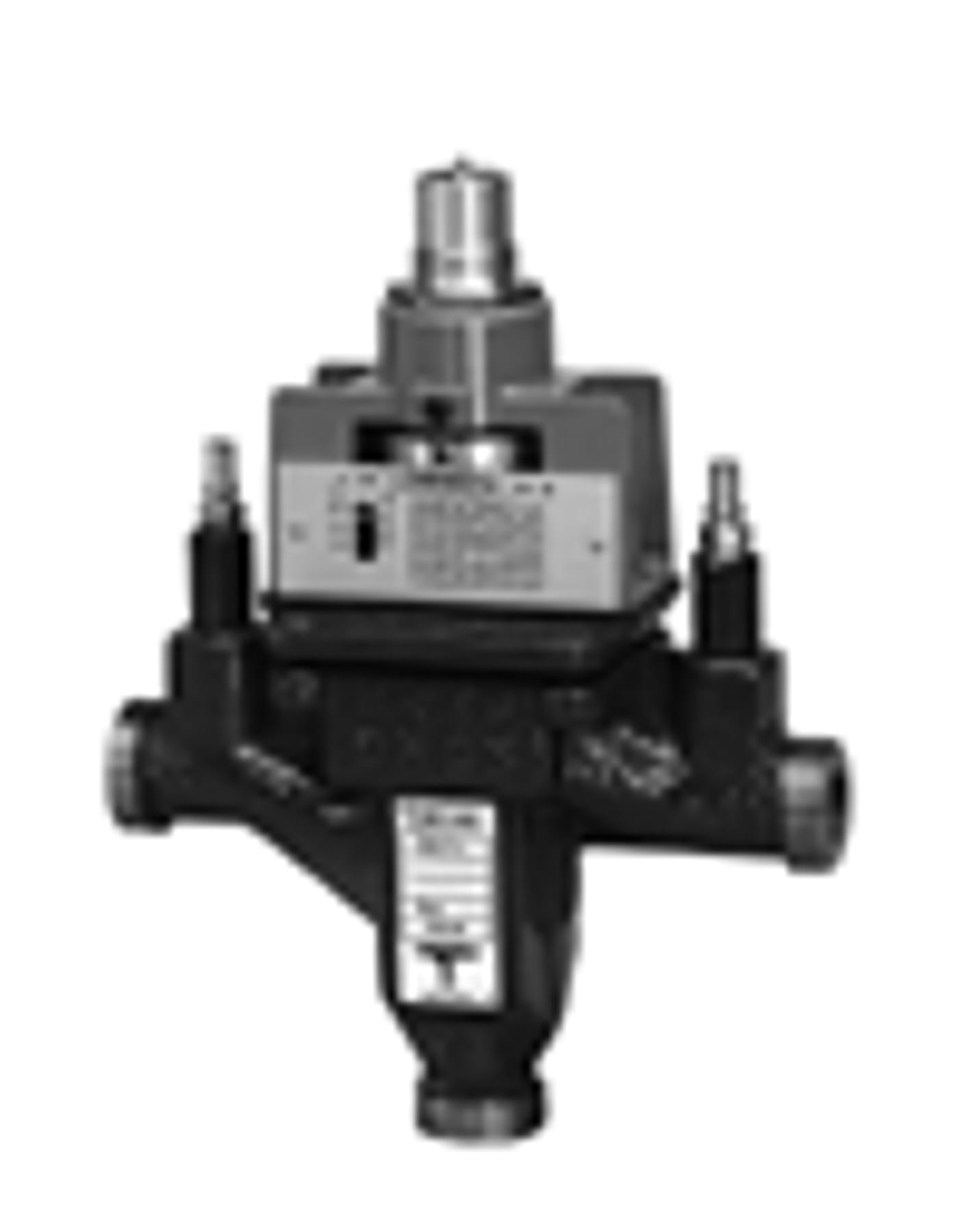

Moderna fjärrvärmecentraler använder ofta tryckoberoende styrventiler som ger stabilt flöde oavsett tryckförändringar i fjärrvärmenätet.

Tappvarmvattensystem

För tappvarmvattenproduktion används styrventiler i ackumulatortankar och genomströmningsvärmare. En termostatisk styrventil säkerställer att varmvattnet håller minst 60°C för att förhindra legionellatillväxt, samtidigt som övertemperatur undviks för att spara energi.

Regelverk och standarder

Installation av styrventiler måste följa gällande regelverk:

Boverkets Byggregler (BBR) ställer krav på energieffektivitet och funktionalitet i VVS-system. Styrventiler måste dimensioneras och installeras så att byggnaden uppfyller energikraven.

AMA VVS (Allmän Material- och Arbetsbeskrivning) specificerar hur styrventiler ska installeras, märkas och dokumenteras. Detta inkluderar krav på placering, inkoppling och provning.

Säker Vatteninstallation innehåller regler för att förhindra kontaminering av dricksvatten, vilket påverkar hur styrventiler i tappvattensystem får installeras.

Alla installationer måste dokumenteras med ritningar som visar styrventilernas placering, typ och inställningar. Detta underlättar framtida service och felsökning.

Köpråd och val av styrventil

När du ska välja styrventil är det viktigt att beakta flera faktorer:

Kvalitet och tillförlitlighet: Välj ventiler från etablerade tillverkare med dokumenterad kvalitet. IMI TA, Danfoss och Honeywell är exempel på varumärken som erbjuder högkvalitativa produkter med lång livslängd.

Rätt typ för applikationen: Tvåvägsventiler för enkla system, trevägsventiler för shuntgrupper och blandningsapplikationer. Välj motortyp (on/off eller modulerande) baserat på reglersystemets krav.

Korrekt dimensionering: Följ dimensioneringsmetodiken noggrant. En korrekt dimensionerad ventil ger bättre reglering, lägre energiförbrukning och längre livslängd.

Servicevänlighet: Välj ventiler som är lätta att serva med tillgängliga reservdelar. Kontrollera att ställdon kan bytas utan att tömma systemet.

Kompabilitet: Säkerställ att ventilen är kompatibel med ditt reglersystem avseende styrspänning och signaltyp.

På VVSOutlet i Sundbyberg hittar du ett brett sortiment av styrventiler för alla typer av installationer, med experthjälp för att välja rätt produkt för ditt projekt.

Framtidens styrventiler

Utvecklingen går mot allt smartare och mer energieffektiva lösningar:

IoT-anslutna ventiler som kan fjärrövervakas och fjärrstyras via internet, vilket möjliggör prediktivt underhåll och optimal drift.

Självlärande reglering där ventilerna använder AI-algoritmer för att optimera reglerkurvorna baserat på faktiskt beteende och väderhistorik.

Trådlös kommunikation som förenklar installation genom att eliminera behovet av signalkablar mellan ventiler och reglercentraler.

Integrerad mätning där ventiler har inbyggda flödes- och temperaturmätare som ger realtidsdata för energiuppföljning och optimering.

Dessa teknologier kommer att göra VVS-system ännu mer energieffektiva och driftsäkra, samtidigt som installations- och underhållskostnaderna minskar.

Viktigt att tänka på innan du börjar

VVSOutlet hjälper dig att hitta rätt produkter för ditt projekt — kontakta oss i Sundbyberg för personlig rådgivning och experthjälp.

Anlita alltid behörig installatör för arbete du inte känner dig helt säker att utföra själv. Felaktiga VVS-installationer kan leda till vattenskador och försäkringsproblem.

• Hyresrätt: VVS-arbeten kräver alltid godkännande från din hyresvärd. Du får inte utföra VVS-arbeten på egen hand.
• Bostadsrätt: All renovering som berör vatten och avlopp måste godkännas av bostadsrättsföreningens styrelse.
• Villa/Radhus: Du ansvarar själv, men arbetet ska ändå följa gällande branschregler.

Allt VVS-arbete ska utföras enligt Branschregler Säker Vatten av en behörig installatör. Vid osäkerhet — kontakta ditt försäkringsbolag, branschorganisationen eller en behörig VVS-installatör.

Vanliga frågor om styrventiler

Vad är skillnaden mellan en styrventil och en termostatventil?

En styrventil är en automatisk ventil som styrs av en extern reglercentral och kan reglera hela systemets eller en krets temperatur baserat på olika parametrar som utetemperatur, tid och rum temperatur. En termostatventil är en lokal, självverkande ventil som reglerar flödet till en enskild radiator baserat endast på rumstemperaturen där den sitter. Styrventiler används för central reglering medan termostatventiler ger lokal finreglering.

Hur ofta behöver en styrventil servas?

Under normala förhållanden bör en styrventil kontrolleras årligen avseende funktion och läckage. Filter före ventilen bör rengöras eller bytas minst en gång per år. Mer omfattande service med demontering och byte av packningar behövs vanligtvis vart 5-10 år beroende på driftsförhållanden, vattenkvalitet och ventiltyp. Ventiler i system med dålig vattenkvalitet eller höga temperaturer kan kräva tätare serviceintervaller.

Kan jag byta ställdon på en befintlig styrventil?

Ja, de flesta styrventiler är konstruerade så att ställdonet kan bytas utan att tömma systemet. Ställdonet skruvas eller klickas fast på ventilhuset och kan demonteras när ventilen är i stängt läge. Det är dock viktigt att det nya ställdonet är kompatibelt med ventilkroppen avseende anslutning och styrsignal. Kontrollera alltid tillverkarens dokumentation innan byte. Detta gör det möjligt att uppgradera från on/off till modulerande styrning eller byta ett defekt ställdon utan större ingrepp.

Varför är Kv-värdet så viktigt vid val av styrventil?

Kv-värdet bestämmer ventilens kapacitet att släppa igenom flöde vid ett givet tryckfall. En ventil med för lågt Kv-värde kan inte leverera tillräckligt flöde även vid full öppning, vilket leder till undermålig värmeavgivning. En ventil med för högt Kv-värde arbetar i ett litet öppningsområde (kanske bara 0-30% öppen) vilket ger mycket dålig reglerbarhet – små rörelser ger stora flödesförändringar. Korrekt Kv-värde ger ventilen ett arbetsområde mellan cirka 20-80% öppning där regleringen är stabil och exakt, vilket är avgörande för komfort och energieffektivitet.
